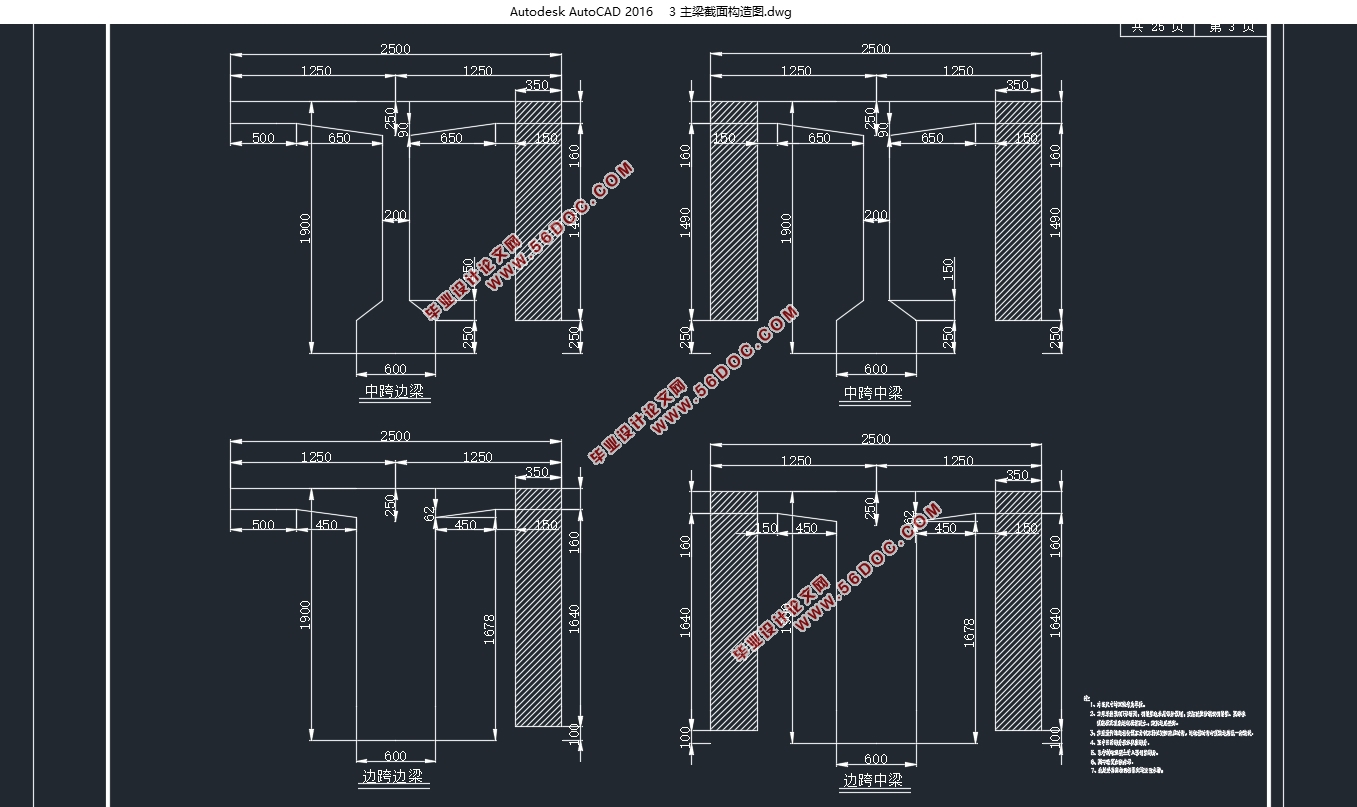

G4高速公路某31.5mT梁桥结构设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书10000字,CAD图纸25张)
摘  要
本次毕业设计参考了一些桥梁工程例子和桥梁规范进行设计,设计题目为G4高速公路某31.5mT梁桥结构设计,该桥梁的跨径为31.5m,采用两跨简支设计,属于预应力钢筋混凝土T梁桥。此次设计包括上部与下部结构手动设计计算,并且采用迈达斯建模做上部结构部分计算对比。这对于实际工程具有一定出参考价值。
本次设计首先根据规范和经验选择T梁截面特性,再进行桥形设计、荷载组合、配筋计算,最后进行验算。然后迈达斯建模计算和下部结构计算。
关键词:T梁桥;简支转桥面连续体系;MIDAS

Abstract
Some of the bridge engineering example and bridge design is referenced by this graduate design.The design topic is a G4 highway 31.5 m T girder bridge structure design, which girder bridge span is 31.5 m with two simply supported bridge and is belong to the prestressed concrete T beam bridge. This design includes manual design calculation of upper and lower structures, and Midas is used to build model to compare with the manual upper structures. This has certain reference value for practical engineering.
In this design, the section characteristics of T beam are firstly selected according to the specifications and experience, then the bridge design , load combination and reinforcement calculation are carried out, and finally the checking calculation is carried out.Then Midas modeling calculation and lower structure calculation is carried out.
Key words:T girder bridge; continuous system of simply supported bridge deck; MIDAS
