5×20m预应力混凝土箱梁桥施工图设计(含CAD图)

来源:wenku7.com  资料编号:WK719306 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719306
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

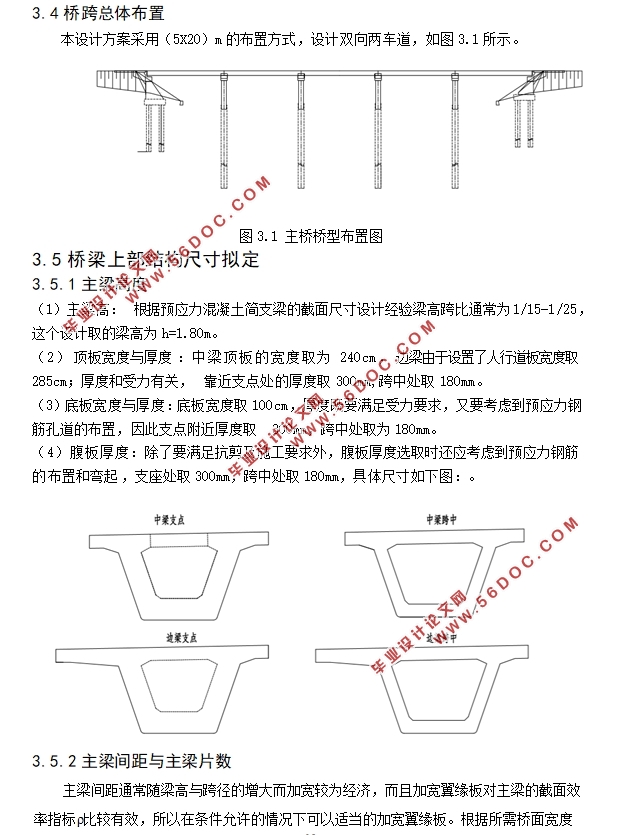

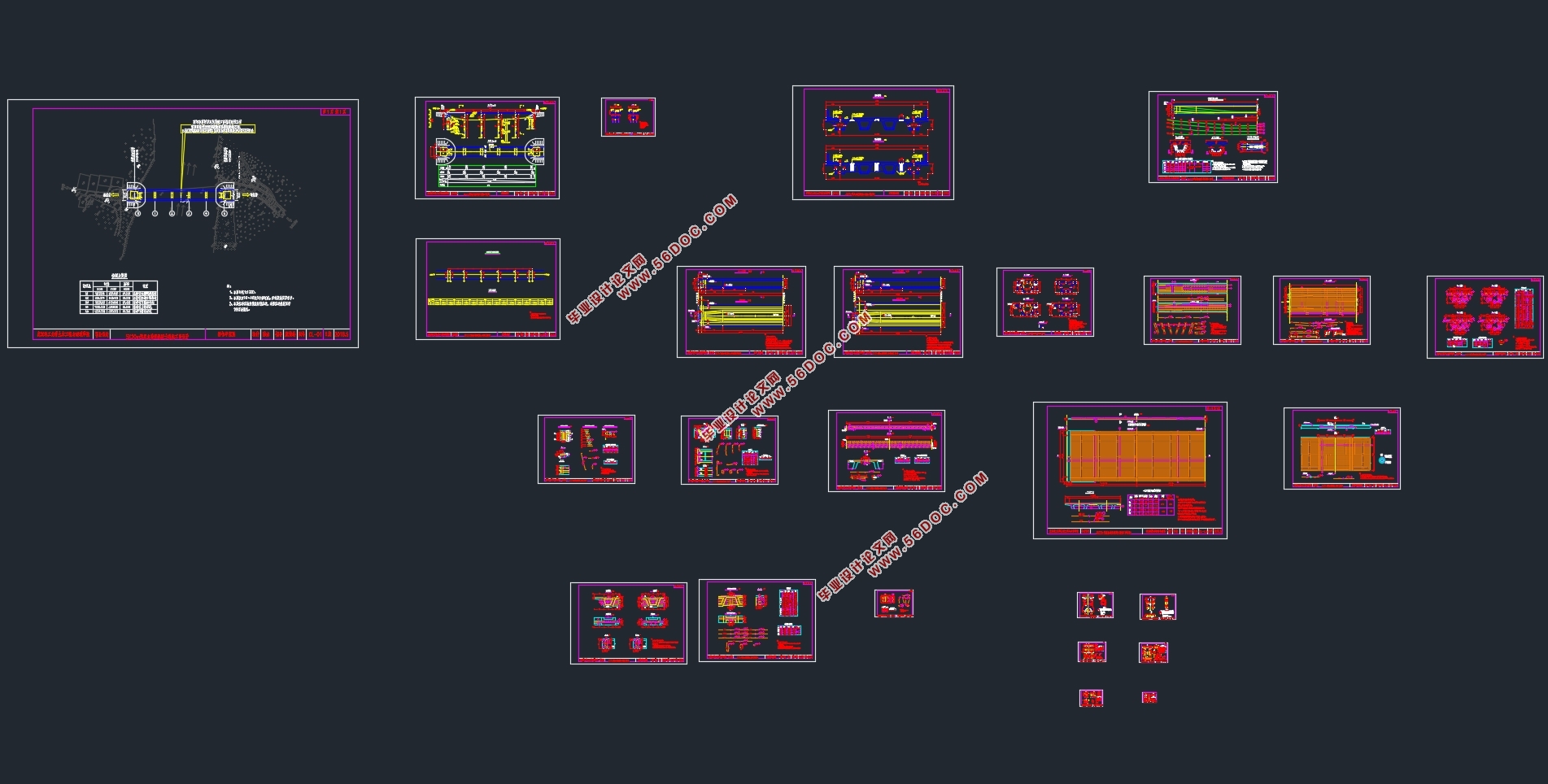

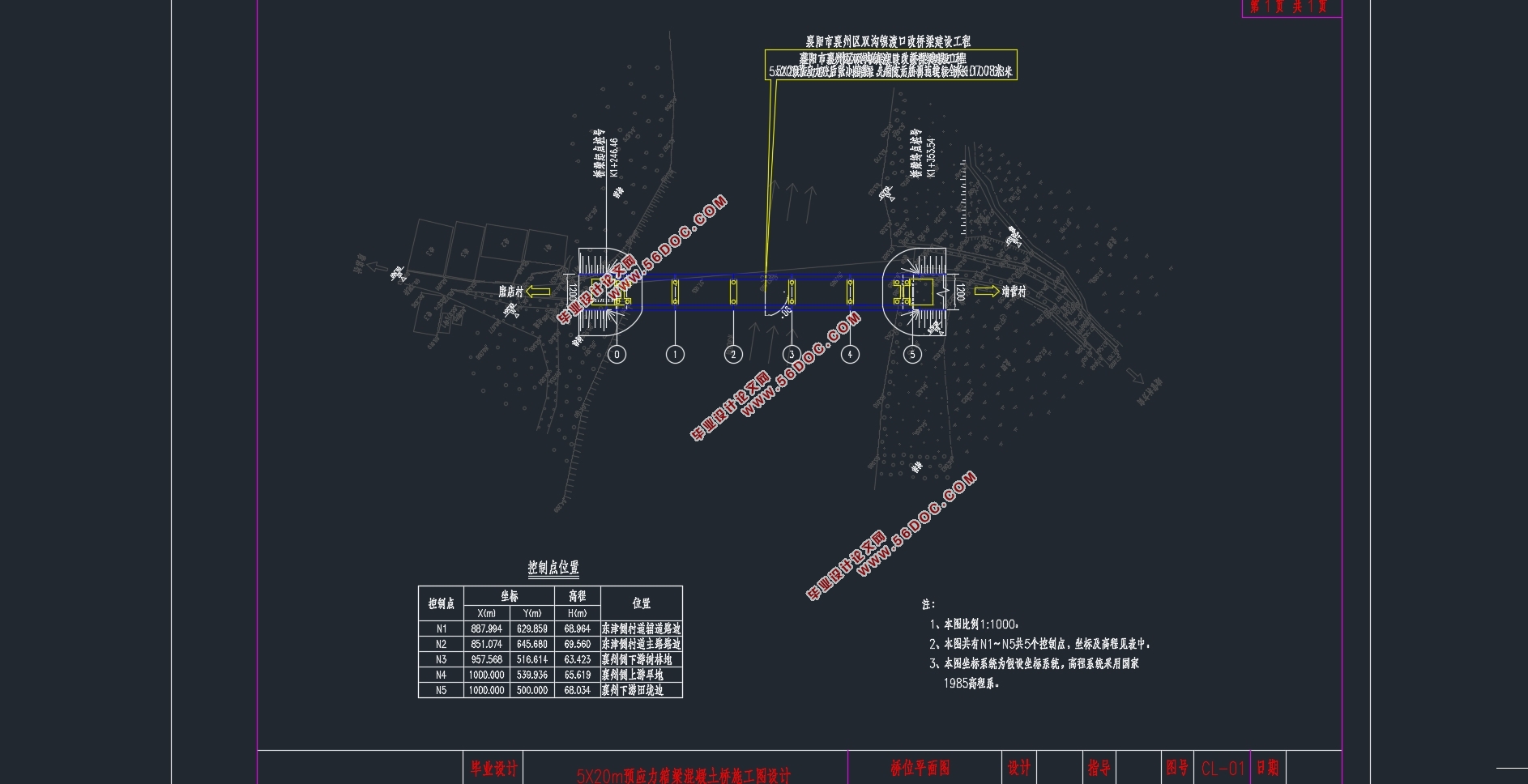

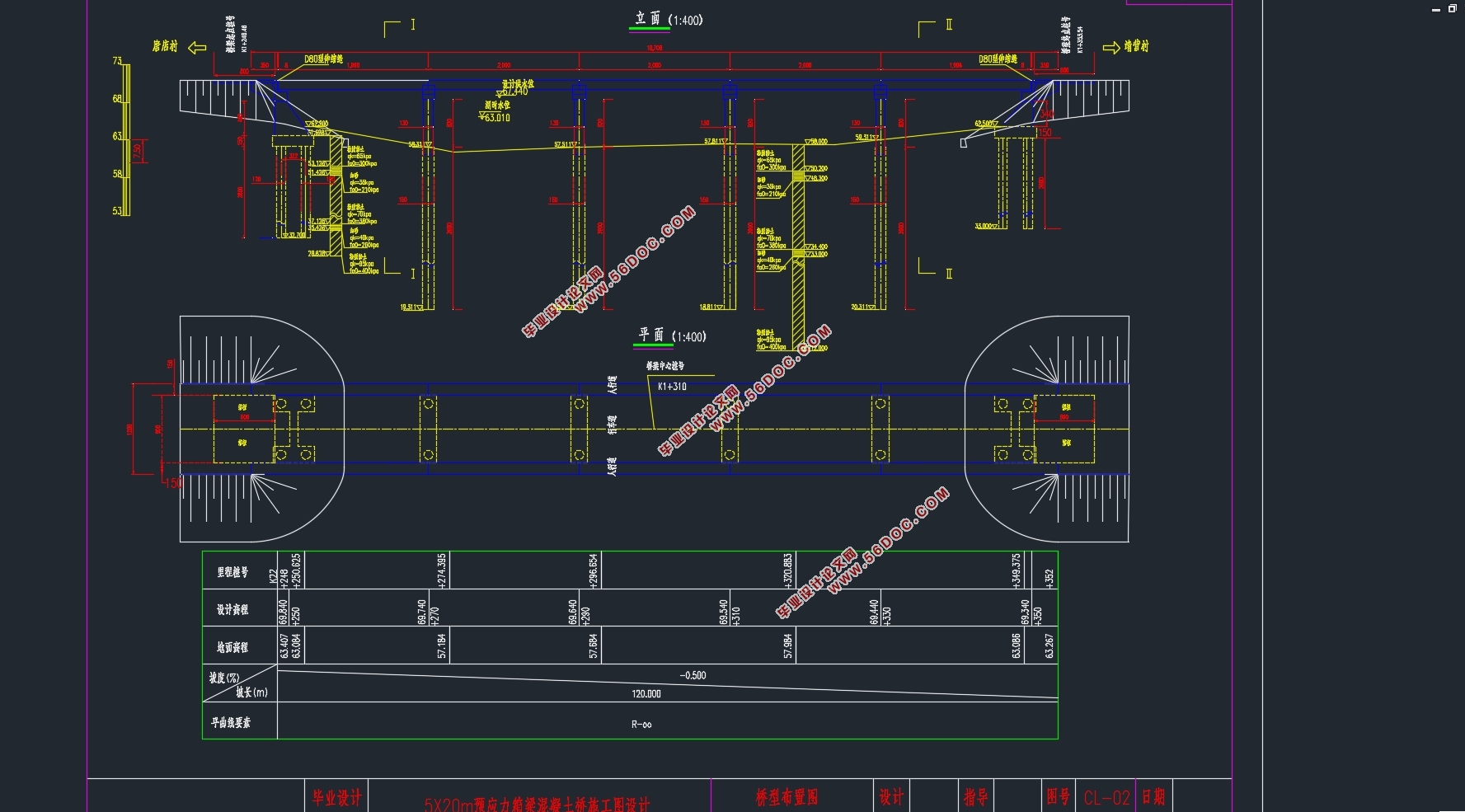

5×20m预应力混凝土箱梁桥施工图设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书12000字,CAD图26张)
摘  要
 梁,不同跨的主梁横向连接较弱。简支梁是静定结构,相邻各跨单独受力,受力图示明确,比较容易建立计算模型,而且结构受力比较单纯,不受支座变位等影响,在温度左右下,  用得比较广泛。
本次毕业设计就选用了预应力混凝土装配式小箱梁。桥梁全长100m,桥跨布置为5×20m的五跨预应力箱梁桥。设计荷载为公路-I级荷载。
本次毕业设计以襄阳市襄州去双沟镇渡口改桥梁建设工程为背景,对其进行设计总体说明、上部结构计算、下部结构计算及主要的施工图设计。本桥梁是跨径布置为5×20m的预应力混凝箱梁桥,桥宽12m。本次设计过程主要为:总体布置、尺寸拟定、利用 进 算、 、挠度验算。而桥墩桥台和桥面板的内力计算则采用手算。
关键词:预应力混凝土简支梁桥;箱梁桥;MIDAS建模;上部结构;下部结构

Abstract
The superstructure of the simply-supported girder bridge consists of a main bearing beam that is simply supported on the abutment at both ends. The simply-supported beam is a statically determinate structure. The adjacent spans are subjected to individual forces, and the structural forces are relatively simple. They are not affected by bearing displacement, etc., and are applicable to various geological conditions. The structure is also relatively simple, and it is easily standardized and assembled. Components, manufacturing and installation are more convenient, and they are the most widely used beam bridges.
For this graduation project, prestressed concrete assembled box beams were selected. The bridge has a total length of 100m and the bridge span is arranged as a 5x20m five-span prestressed box girder bridge. The design load is a road-I load.
The graduation design of this graduation project is based on the construction of the bridge construction project at the Dukou Township in Suizhou, Fuyang City. The overall description of the design, the calculation of the superstructure, the calculation of the substructure and the design of the main construction drawings are carried out. The bridge is a prestressed concrete box girder bridge with a span of 5 × 20m and a bridge width of 12m. The design process mainly includes: overall layout, dimensioning, MIDAS modeling, superstructure calculation, substructure calculation, and construction drawing. The design uses MIDAS bridge modeling software to estimate the superstructure prestressed steel bundles, and to perform layout and load limit state checking, check the limit state of normal use, check the component stress under permanent state and transient conditions, and check the deflection. . The calculation of the internal force of the lower structure and the traffic lane uses hand calculations.
After review, the bridge structure designed for graduation this time is safe and reasonable, and meets the requirements of the current regulations.

Key Words:Prestressed concrete box girder bridge;MIDAS modeling ;superstructure substructure

本次毕业设计(论文)以襄阳市襄州去双沟镇渡口改桥梁建设工程为背景,对其进行设计总体说明、上部结构计算、下部结构计算及主要的施工图设计。本桥梁是跨径布置为5×20m的预应力混凝箱梁桥,桥宽12m,双向二车道。采用MIDAS CIVIL8.35进行桥梁建模,这样不仅提高了效率,而且准确性也得到了保证。做好本次毕业设计(论文)可以使学生所学的基础理论知识与专业知识更加系统、巩固、延伸和拓展,提高学生调查研究、 分析、解决工程实际问题的能力。
技术标准
1、公路等级:二级;
2、汽车荷载等级:公路-Ⅰ级;
3、横向布置:1.5m(人行道)+9.0m(行车道)+1.5m(人行道)1;
4、桥面横坡1:双向2%;
5、设计洪水频率:1/100;
6、设计速度:60km/h。
