公路65m+100m+65m预应力混凝土连续梁桥设计(含CAD图,Midas模型)

来源:wenku7.com  资料编号:WK719292 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719292
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

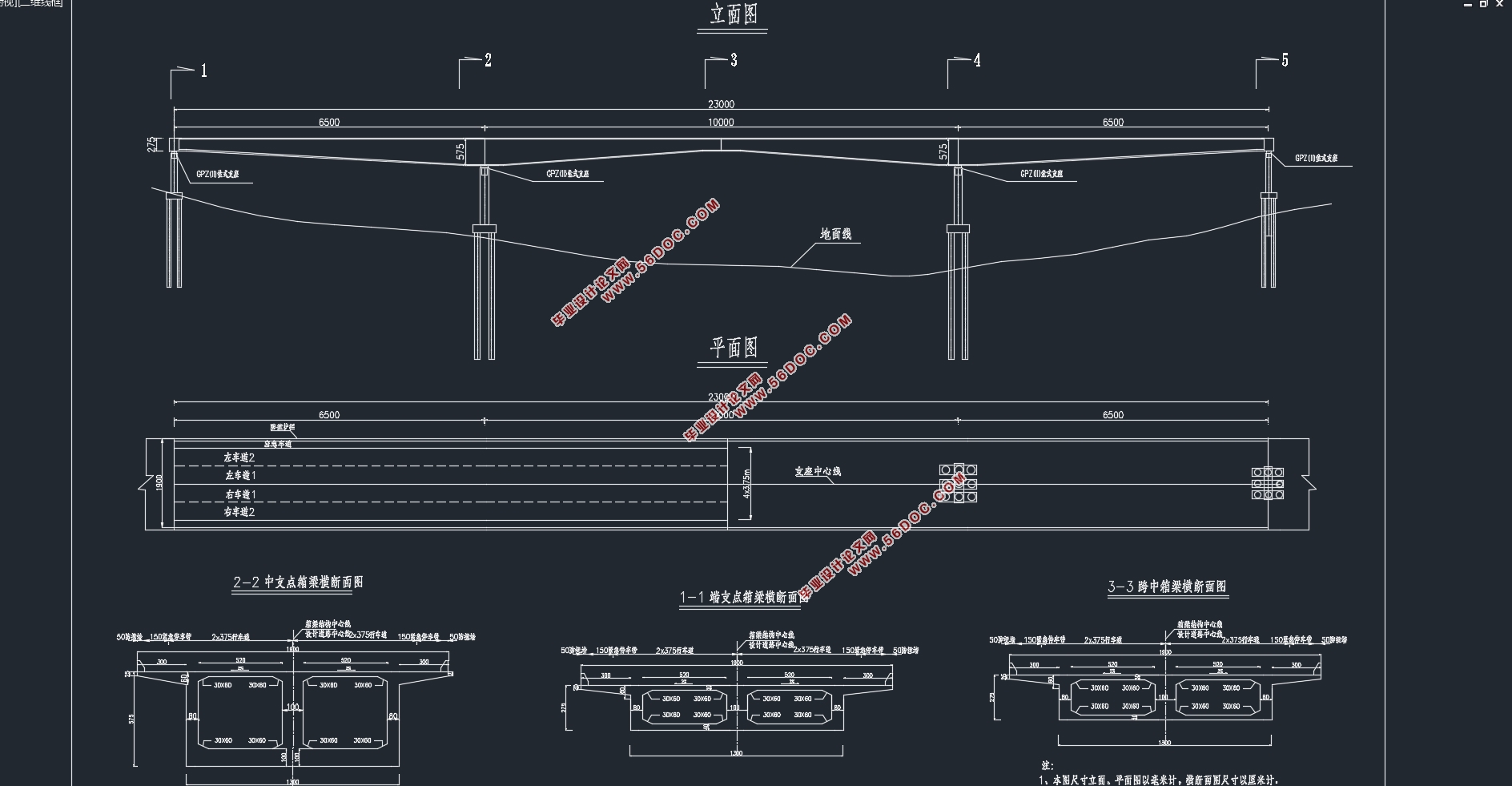

公路65m+100m+65m预应力混凝土连续梁桥设计(含CAD图,Midas模型)(选题审题表,任务书,开题报告,外文翻译,中期检查表,论文说明书21000字,CAD图7张,Midas模型,辩PPT)
摘  要
本设计是依据设计任务书的要求和《公路桥规》的规定,根据工程概况和规范要求对该桥进行方案设计,选定的方案为三跨预应力混凝土连续梁桥,采用单箱双室变高度箱型截面,腹板形式为直腹板,施工方式为挂篮悬臂浇筑施工。根据公路桥规和设计手册初步拟定桥跨布置和截面尺寸后,利用Midas软件建立桥梁模型,以更好地展示桥梁的构造,并计算结构的恒载、活载及次内力等荷载;接着进行荷载组合并绘制内力包络图;然后进行预应力钢筋和普通钢筋的估算与布置、预应力损失计算等;最后通过PSC设计对上部结构进行验算,结果均满足设计要求。此外,本设计也进行了文献翻译、施工图绘制等工作。
关键词:建模  连续梁桥  预应力  悬臂施工
Highway 65 m + 100 m + 65 m continuous girder bridge design
Abstract
The design is based on the requirements of the design specification and "highway bridge code", according to the project profile and specification requirements of the bridge scheme design, the selected program for the variable span three span prestressed concrete continuous beam bridge.Adopt single box double chamber variable height box section, web form for straight web, construction method for hanging basket cantilever casting construction. According to road rules and design manual to arrangement of bridge spans and section size, bridge model is established by using Midas software, in order to better display the structure of the bridge, and calculate the dead load of the structure of internal forces, such as load, live load and time. Then load combination and draw the envelope.Then the estimate of prestressed steel and ordinary steel and arrangement, loss of prestress, etc; And then through the PSC design was carried out on the upper structure calculation, the results meet the design requirements. In addition, this design also has carried on the literature translation, construction drawings, etc.
Key Words: Modeling; Continuous girder bridge; Prestress; Cantilever constructions
1.1 设计题目
设计题目:公路65 m+100 m+65 m连续梁桥设计
1.2 设计主要技术指标
1、线路条件:公路4车道。
2、桥梁结构形式:预应力混凝土连续梁桥。
3、桥面布置:满足公路建筑限界要求,纵坡:<3%;横坡:2%;
4、施工方法:主梁除0#段、边跨过渡墩附近部分梁段采用支架施工外,其余梁段采用挂篮悬臂浇筑施工。
5、设计荷载:公路─I;设计车速:100公里/小时;道路标准轴载:Bzz=100;
6、桥梁结构设计基准期:100年;
7、抗震设防标准:按基本烈度7度设防,重要性修正系数1.1;
8、平、竖曲线半径:
平曲线极限最小半径     650m; 平曲线一般最小半径      1000m
不设超高平曲线最小半径 5500m;凸形竖曲线一般最小半径  17000m
凸形竖曲线极限最小半径11000m;凹形竖曲线一般最小半径  6000m
凹形竖曲线极限最小半径4000m;
9、防撞栏杆设计标准
本桥采用墙式防撞护栏,防撞等级为PL2,车辆碰撞角度15°,碰撞力P=200kN;
