数控机床主传动系统设计

来源:wenku7.com  资料编号:WK74963 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK74963
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍


摘要:数控车床又称数字控制(Numerical control,简称NC)机床。它是基于数字控制的,采用了数控技术,是一个装有程序控制系统的机床。它是由主机,CNC,驱动装置,数控机床的辅助装置,编程机及其他一些附属设备所组成。
此次设计包括机床的主运动设计,纵向进给运动设计,其中还包括齿轮模数计算及校核,主轴刚度的校核等。
关键词:数控机床 开放式数控系统 电动机

Abstract:The numerical control lathe called the numerical control (Numerical control, is called NC) the engine bed. It is based on the numerical control, has used the numerical control technology, is loaded with the procedure control system the engine bed. It is by the main engine, CNC, the drive, the numerical control engine bed auxiliary unit, the programming machine and other some appurtenances is composed.
This design including the main movement of engine bed design, longitudinal enters for the design, also includes the gear modulus computation and the examination, the main axle rigidity examination and so on.
Key word:numerical control tool Open-architecture motor

当前的世界已进入信息时代,科技进步日新月异。生产领域和高科技领域中的竞争日益加剧,产品技术进步、更新换代的步伐不断加快。现在单件小批量生产的零件已占到机械加工总量的80%以上,而且要求零件的质量更高、精度更高,形状也日趋复杂化,这是摆在机床工业面前的一个突出问题。为了解决复杂、精密、单件小批量以及形状多变的零件加工问题,一种新型的机床——数字控制(Numerical control)机床的产生也就是必然的了。
此次设计是数控机床主传动系统的设计,其中包括机床的主运动设计,纵向进给运动设计,还包括齿轮模数计算及校核,主轴刚度的校核等。

数控车床是基于数字控制的,它与普通车床不同,因此数控车床机械结构上应具有以下特点:
1.由于大多数数控车床采用了高性能的主轴,因此,数控机床的机械传动结构得到了简化。
2.为了适应数控车床连续地自动化加工,数控车床机械结构,具有较高的动态刚度,阻尼精度及耐磨性,热变形较小。
3.更多地采用高效传动部件,如滚动丝杆副等。CNC装置是数控车床的核心,用于实现输入数字化的零件程序,并完成输入信息的存储,数据的变换,插补运算以及实现各种控制功能。

2.2 总体方案的拟定
1.根据设计所给出的条件,主运动部分z=18级,即传动方案的选择采用有级变速最高转速是2000r/min,最低转速是40r/min, 。
2.纵向进给是一套独立的传动链,它们由步进电机,齿轮副,丝杆螺母副组成,它的传动比应满足机床所要求的。
3.为了保证进给传动精度和平稳性,选用摩擦小、传动效率高的滚珠丝杆螺母副,并应有预紧机构,以提高传动刚度和消除间隙。齿轮副也应有消除齿侧间隙的机构。
4.采用滚珠丝杆螺母副可以减少导轨间的摩擦阻力,便于工作台实现精确和微量移动,且润滑方法简单。

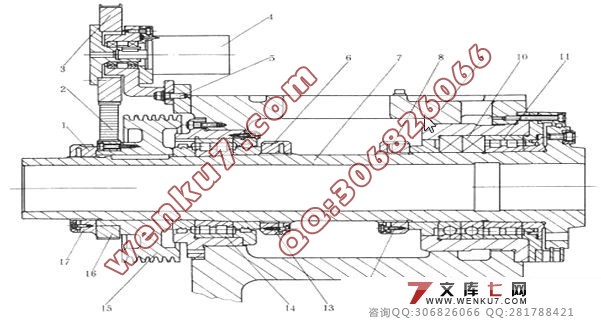

主运动设计
参数的确定
一. 了解车床的基本情况和特点---车床的规格系列和类型
1. 通用机床的规格和类型有系列型谱作为设计时应该遵照的基础。因此,对这些基本知识和资料作些简要介绍。本次设计中的车床是普通型车床,其品种,用途,性能和结构都是普通型车床所共有的,在此就不作出详细的解释和说明了。
2.车床的主参数(规格尺寸)和基本参数(GB1582-79,JB/Z143-79):
最大的工件回转直径D(mm)是400;刀架上最大工件回转直径D1大于或等于200;主轴通孔直径d要大于或等于36;主轴头号(JB2521-79)是6;最大工件长度L是750~2000;主轴转速范围是:32~1600;级数范围是:18;纵向进给量mm/r0.03~2.5;主电机功率(kw)是5.5~10。

传动件的设计
传动方案确定后,要进行方案的结构化,确定个零件的实际尺寸和有关布置。为此,常对传动件的尺寸先进行估算,如传动轴的直径、齿轮模数、离合器、制动器、带轮的根数和型号等。在这些尺寸的基础上,画出草图,得出初步结构化的有关布置与尺寸;然后按结构尺寸进行主要零件的验算,如轴的刚度、齿轮的疲劳强度等,必要时作结构和方案上的修改,重新验算,直到满足要求。
对于本次设计,由于是毕业设计,所以先用手工画出草图,经自己和指导老师的多次修改后,再用计算机绘出。

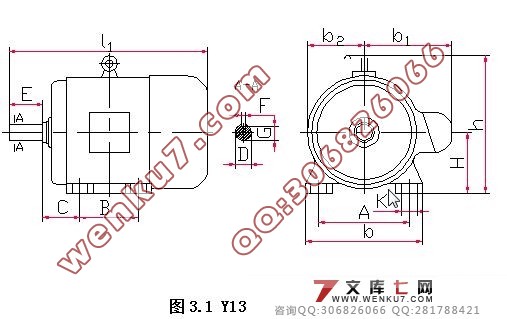

一. 三角带传动的计算
三角带传动中,轴间距A可以较大。由于是摩擦传递,带与轮槽间会有打滑,亦可因而缓和冲击及隔离震动,使传动平稳。带传动结构简单,但尺寸,机床中多用于电机输出轴的定比传动。
