简易轴套的数控加工工艺设计
来源：wenku7.com 资料编号：WK74929 资料等级：★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK74929
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密 保 惠 帮助
资料介绍
简易轴套的数控加工工艺设计(CAD图1张,设计说明书4700字)
零件图的分析
首先从零件图的分析中,了解工件的外形、结构,工件上须加工的部位,及其形状、尺寸精度、和表面粗糙度；了解各加工部位之间的相对位置和尺寸精度；了解工件材料及其它技术要求。从中找出工件经加工后，必须达到的主要加工尺寸和重要位置尺寸精度。
题中两零件主要由圆柱面、槽、螺纹、端面及圆弧组成。几何要素的条件完整，准确定位基准可靠，结构形状复杂，加工部位多，根据该零件存在这些特点，应该采用数控车床进行加工。
目 录
前言 2
一 零件的工艺分析 3

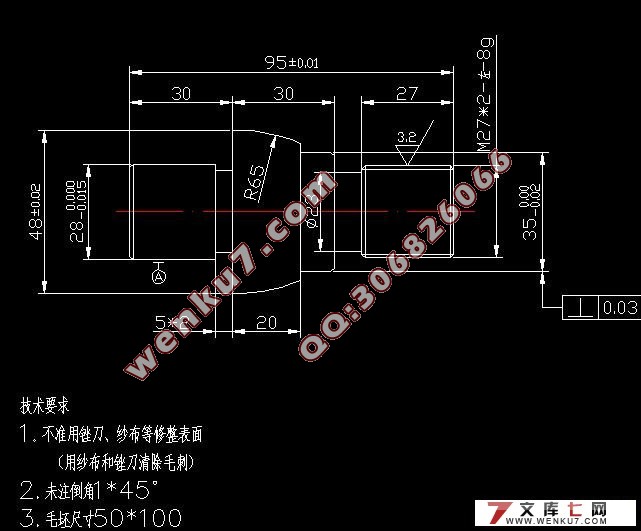

1、零件图 3
2、零件图的分析 6
二 工件的装夹方案 6
1、夹具的分类 6
2、车床常用的夹具 7
3、该组合件的装夹方案 7
三 零件的工艺分析 8
1、加工顺序的安排 8
2、刀具选择 9
3、切削用量选择 9
四 零件的工艺规程 10
1、零件一的工艺规程 10
2、零件二的工艺规程 11
五 零件的加工程序 12
1、零件一的加工程序 12
2、零件二的加工程序 14
致 谢 16
参考文献 17
|
