轴的车削加工工艺分析与编程设计(简易)(UG三维,CAD)
来源：wenku7.com 资料编号：WK74921 资料等级：★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK74921
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密 保 惠 帮助
资料介绍
轴的车削加工工艺分析与编程设计(简易)(UG三维,CAD)(UG三维图1张,CAD图1张,设计说明书4500字)
内容摘要：
本论文主要阐述了典型配合零件的车削加工，包括零件的工艺分析，刀具选择，毛坯确定、装夹方式、夹具选择、加工步骤，程序编制。
关键词：工艺、编程、加工路线
现就轴的零件数控车削加工工艺分析举例。

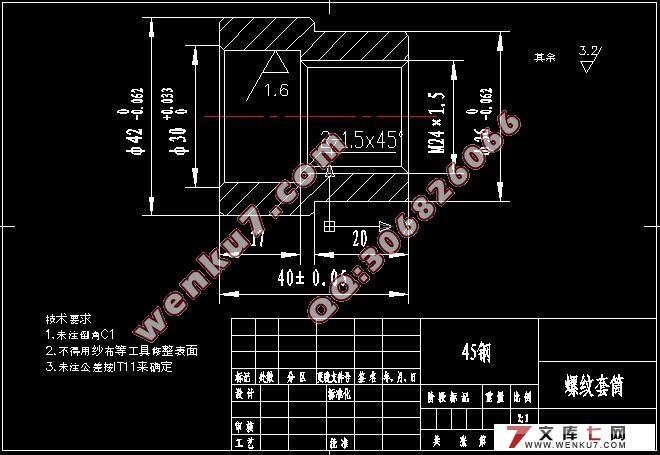

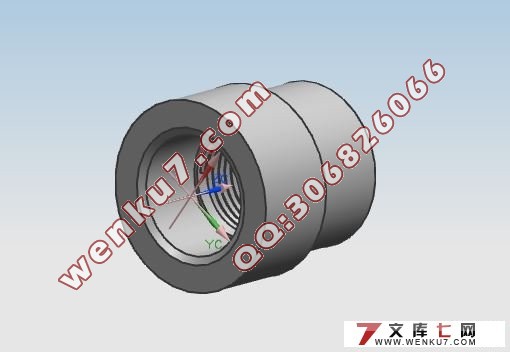

轴零件是数控车削加工中常见的零件之一.其轮廓曲线由直线-圆弧、圆弧-圆弧、圆弧-非圆曲线以及非圆曲线等组成.加工中多采用两轴以上联动的数控车床,加工工艺过程也大同小异.下面以下图所示的图形为例,分析其数控车削加工工艺。
2.1加工方案
（1） 在普车上预钻Ф22通孔。
（2） 在数控车床上，采用三爪定心卡盘装卡，夹零件毛坯，伸出卡盘30 mm ，车端面，加工零件左端轮廓至Ф42×23mm 、 Ф30×17 mm、 Ф22.05×21 mm,倒角，切断至41。设置编程原点在零件左端面的轴线上，加工程序名为O0001。
（3） 零件调头，包铜皮夹Ф42 mm外圆，找正，车端面至总长要求。加工零件右端外轮廓至Ф36×20 mm，倒角，车螺纹。设置编程原点在零件右端面的轴线上，加工程序名为O0002。
目 录
1. 前言 3
2．工艺分析 4
2.1加工方案 4
2.2毛坯的选择 4
2.3刀具的选择 … 5
2.4切削参数 5
2.5工艺路线 6
2.6进给路线的确定 6
2.7加工顺序的确定 6
2.8切削用量的确定 8
3、加工过程中的对刀的问题 9
4、编程 10
4.1工件坐标系的确定 10
4.2程序的编制 10
致谢………13
参考文献 14
|
