配合件的数控加工工艺分析与仿真(任务书,设计说明书13000字,CAD图纸2张,答辩PPT)
摘 要
数控技术,是采用数字控制的方法对某一工作过程实现自动控制的技术。它所控制的通常是位置、角度、速度等机械量和与机械能量流向有关的开关量。数控的产生依赖于数据载体和二进制形式数据运算的出现。而数控铣床是在普通铣床上集成了数字控制系统,可以在程序代码的控制下较精确地进行铣削加工的机床。
本文为配合零件的编程与加工,通过数控铣床的加工,针对具体的零件,进行了工艺方案的分析,加工方案的确定,刀具和切削用量的选择,确定加工顺序和加工路线,数控加工程序编制。本文主要从三维模型的建造、加工工艺分析和机床编程的一般步骤着手,提高我对CAD/CAM软件的使用与认识、提高我的读图绘图能力。最后通过自动编程与加工,希望能在过程中发现更好的编程方法和加工方法,提高效率,而且运用于实际工作中能够更深入的了解数控机床的加工特点。

关键词:数控铣床,配合零件,三维模型,加工工艺,自动编程

ABSTRACT
Numerical control technology, is the method that USES digital control of one of the working process of automatic control technology. It is usually controlled by the position, Angle, speed and other mechanical quantity and amount related to the mechanical energy flow switch. Numerical control depends on the data carrier and the binary form data operation. And CNC milling machine is in the common milling machine used digital control system, can be under the control of the program code accurately for milling machine.
This article for programming and machining of the parts, through the processing of CNC milling machine, for specific parts of the process of analysis, the scheme of machining tool and cutting parameter selection, determine the processing order and processing route, the nc machining programming. This article mainly from the construction of the 3 d model, processing technology analysis and the general steps of machine tool programming, improve my understanding of the use of CAD/CAM software and figure drawing, improve my reading ability. Finally, automatic programming and processing, the hope can find better ways of programming and processing in the process method, improve efficiency, and applied to real work can further understand the machining characteristic of nc machine tools.

KEY WORDS: CNC milling machine, cooperate with parts, 3 d model, processing technology, automatic programming

课题的主要内容
分析课题——配合件,编制出简单合理的加工程序以及制定出合理有效的工艺规程,充分利用数控加工的优势。
在编程、加工仿真过程中主要有一下问题:
1)    分析图样容易出现编程繁琐的问题;
2)    对于薄壁零件的加工处理;
3)    进行仿真时,加工执行时间长。
设计的主要内容:
1)    对零件图进行工艺分析;
2)    分析工艺规程;
3)    制定出工艺规程;
4)    造出三维模型;
5)    UG编程出G代码;
6)    制作出工艺表、程序单。


       零件的尺寸公差在0.02—0.1mm之间,表面粗糙度Ra6.3um,其余达到Ra3.2um。而且01工件有厚度为2mm薄壁,区域面积较大相对难加工,加工时容易产生变形处理不好可能会导致其壁厚难以保证。

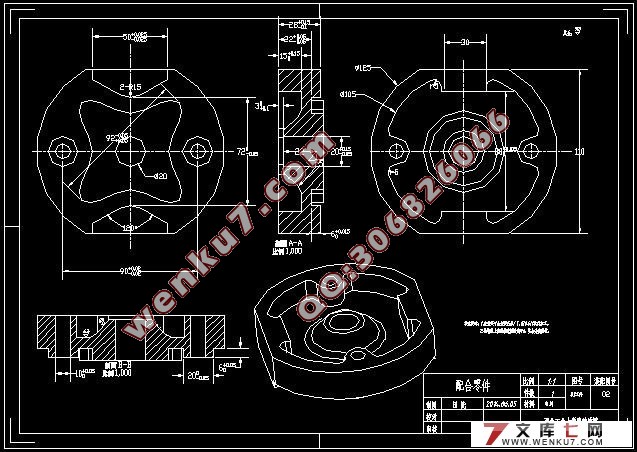

    零件形状如图2-1、2-2工件图所示,有轮廓加工、凸面、凸曲面、凹面、凹曲面加工及打孔等。由于典型零件需要配合零件且有薄壁,形状虽然不是很复杂,但是工序复杂,表面质量和精度要求高,所以从精度要求上考虑,定位和工序安排比较关键。
2.1.2 零件毛坯选择
两配合件01、02从图上可以看出大轮廓为Φ125mm大圆,切掉两端两平端距离为110mm。01工件厚24,02工件厚30。考虑到现有机床工作台面是一个平面所以装夹方式是用压板压,所以先下料219*114*26mm和219*114*34mm各留2mm余量。下料长219mm是留有两端压压板45mm余量。
材料:铝料。
