数控卧式镗铣床主轴箱变速操纵机构设计(精品)★

来源:wenku7.com  资料编号:WK710942 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK710942
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

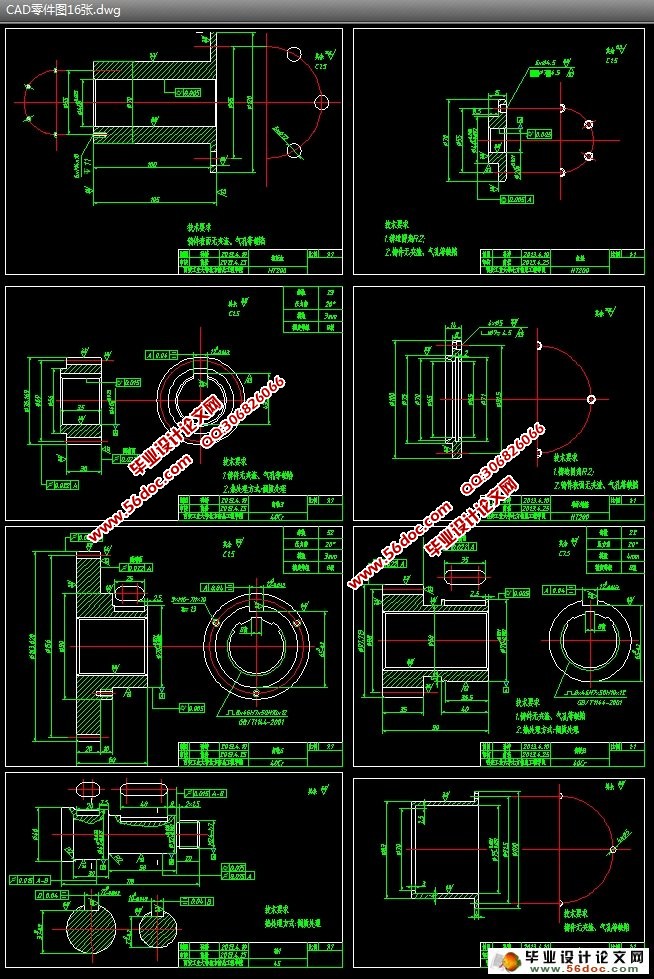

数控卧式镗铣床主轴箱变速操纵机构设计(精品)★(开题报告,中期报告,外文翻译,论文说明书10500字,CAD图23张)
摘  要
机械行业是运用数控机床最多的,很多企业为了提高自己的生产效率,常常会对机床内部结构进行多方面的改造。社会主义市场经济的发展为我国工业生产创造了条件,在现代一体化生产模式中运用了很多先进的设备。对于数控机床而言,主轴箱是其最为核心的组织结构,整个主轴箱影响着数控机床的变速情况。大部分制造企业在实行技术改造时把重点放在了主轴箱变速器上,这是调整机床运行速度的重点。在设计过程中必须要对主轴箱的每个部件加以控制,这样才能确保数控机床主轴变速性能的良好。
本文对主轴箱变速操纵机构的工作原理进行结构设计和计算分析,利用两个液压油缸,经拨叉带动双联滑移齿轮移动到需要的多个位置。

关键字:数控机床; 主轴箱; 结构; 设计

Mechanism design of CNC horizontal boring and milling machine spindle box transmission control
Abstract
Machinery industry is the use of CNC machine tools the most, a lot of enterprises to improve their production efficiency, often transform many aspects of the internal structure of machine tool. The society pays attention to the development of the market economy to create the conditions for the industrial production of our country, a lot of advanced equipment for use in the integration of modern production mode. For NC machine tool, the spindle box is the most core structure, the spindle box of CNC machine tool gear case. Most of the manufacturing enterprises in the implementation of technical transformation to focus on the main spindle box transmission, which is the key to adjust the machine running speed. In the design process must each component of the headstock to control, so as to ensure the good performance of NC machine tool spindle speed.
In this pear, the working principle of the headstock gear control mechanism on the analysis of the structure design and calculation, using two hydraulic oil cylinders, the shifting fork drives a sliding duplex gear moving to a plurality of positions need.

Key Words: CNC machine; machine head; structure; design

主轴箱变速操纵机构工作原理
主轴箱中有主轴、变速机构,操纵系统和润滑系统等。如果主轴箱与变速机构分离,则除主轴箱外还有变速箱。主轴箱除应保证运动参数外,还应具有较高的传动效率,传动件具有足够的强度或刚度,噪声要低,振动要小,操纵方便,具有良好的工艺性,便于检修,成本低,防尘,防漏,外型美观等。
如图2.1和图2.2所示,主轴箱中采用两个液压缸,经拨叉带动两个双联滑移齿轮移动而实现主轴变速。上油缸使拨叉拨动轴右边双联滑移齿轮变速:油缸和组成的差动油缸,可以使轴左边的双联滑移齿轮获得二个位置。即当油缸2进压力油油缸4回压力油时,活塞杆被推向右边,活塞杆用拨叉拨动轴上的双联滑移齿轮到左边位置;当油缸4进压力油2油缸回压力油时,拨叉拨动双联滑移齿轮移动到左边位置。图2.1和图2.2[9,10]两个图合起来反映了变速操纵机构中几个液压缸的位置及其双联滑移齿轮变速的关系。
