塑料盒盖模具设计与制造(含CAD零件图装配图)

来源:wenku7.com  资料编号:WK718302 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK718302
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

塑料盒盖模具设计与制造(含CAD零件图装配图)(论文说明书14600字,CAD图22张)
摘要
本次设计的是“塑料盒盖模具设计与制造” 。主要介绍了塑料盒盖的设计思路与加工过程,和塑料盒盖的注塑模设计。塑料盒盖具有重量轻、耐腐蚀老化、强度高、寿命长、制作方便、价格低廉等优点。对技术要求低,易组织大批量生产,。是值得人们信赖、喜欢的产品。它具有非常大的发展前途。
在设计过程中,先对塑料盒盖就行工艺分析,了解此类型塑料的特性、用途等;再对模具的结构就行分析,根据模具的基本构造来对模架的进行选取,然后对各种相关的工艺参数就行校核,再根据公式和参数等对型腔和型芯进行计算,最后进行模具的加热、试模等主要内容。
此次设计不仅让我对书本有了进一步的了解,而且还让我了解到许多书本上没有的东西,更把我所学到的理论与实际结合了起来,为我以后的工作奠定了重要基础。
关键词:塑料盒盖模具    工艺分析  设计与制造

Plastic lid mold design and manufacturing
Abstract
The design is "plastic lid mold design and manufacture", It mainly introduces the plastic cover design and machining process, plastic injection mold design. Plastic cover has the advantages of light weight, corrosion resistance aging, high intensity, long service life, convenient production and low price, etc. Technical requirements is low, easy to mass production. It is worth people's trust and love. It has the very big development prospects.
In the design process, first on the plastic cover just manufacturability analysis, understand the characteristic of this type of plastic, usage, etc.; Again to the mold structure of the analysis, according to the basic structure of the mould to selection of the die set, then the relevant process parameters of the check, then according to the formula and parameters on cavity and core to calculate, finally the mold heating, test, etc. The main content.
This design not only let me have a further knowledge of books, but also let I learned many books there is no thing, the more I learned there is a combination of theory with practice, which lays an important foundation for later work for me.
Key Words: The  plastic lid mould; Design and manufacture ;Technology analysis

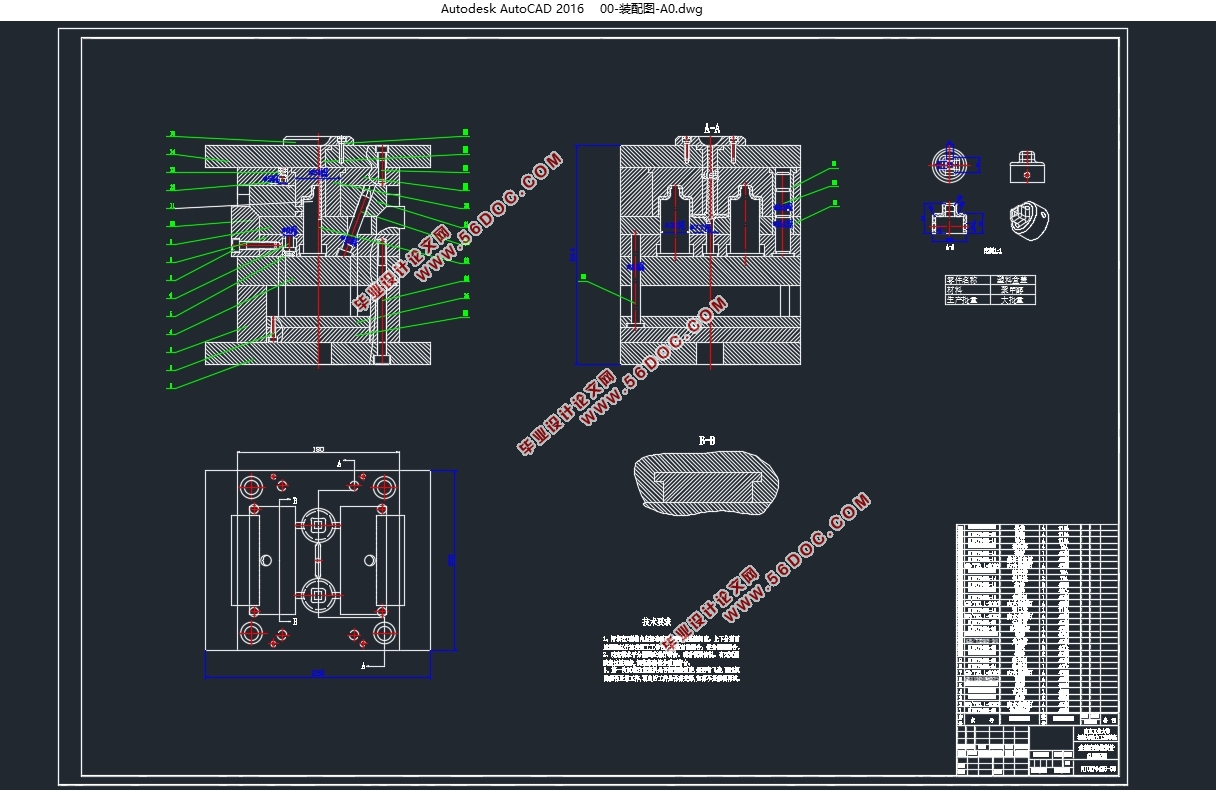

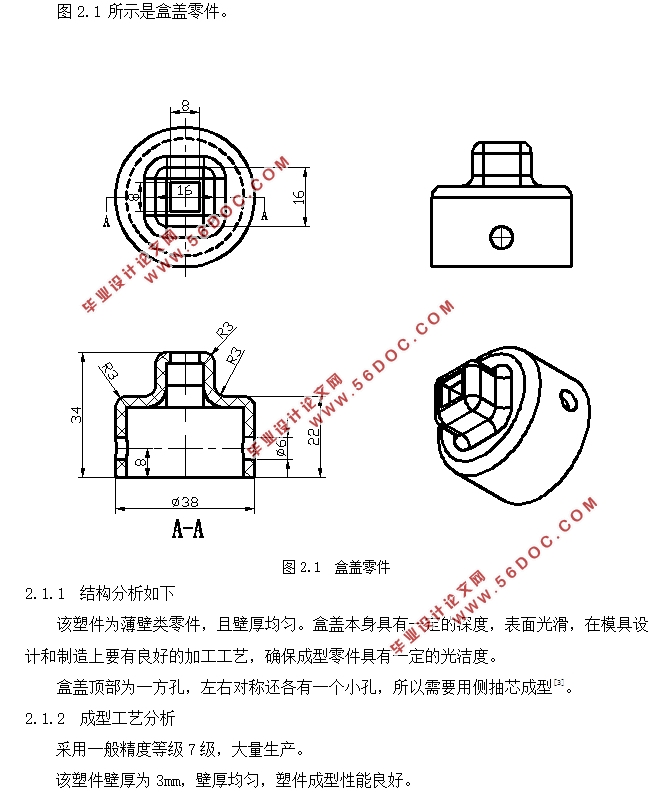

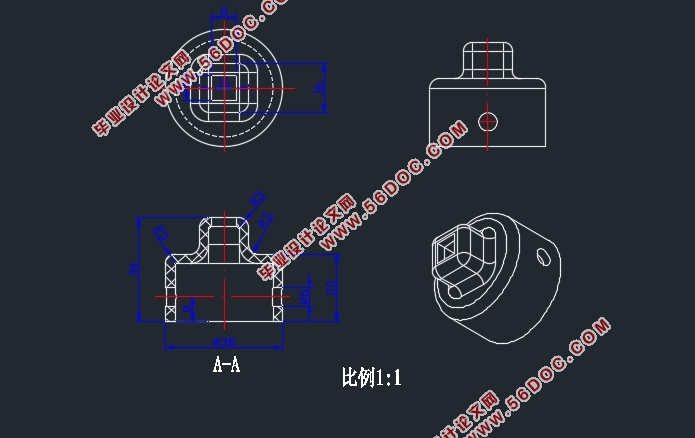

2.1.1  结构分析如下
该塑件为薄壁类零件,且壁厚均匀。盒盖本身具有一定的深度,表面光滑,在模具设计和制造上要有良好的加工工艺,确保成型零件具有一定的光洁度。
盒盖顶部为一方孔,左右对称还各有一个小孔,所以需要用侧抽芯成型[3]。
2.1.2  成型工艺分析
采用一般精度等级7级,大量生产。
该塑件壁厚为3mm,壁厚均匀,塑件成型性能良好。
