矿用液压支架的设计
来源：wenku7.com 资料编号：WK74495 资料等级：★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK74495
资料介绍

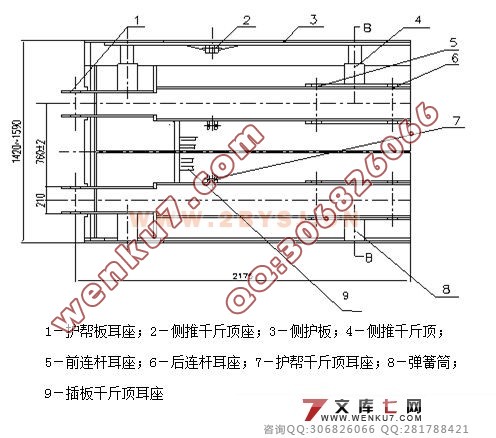

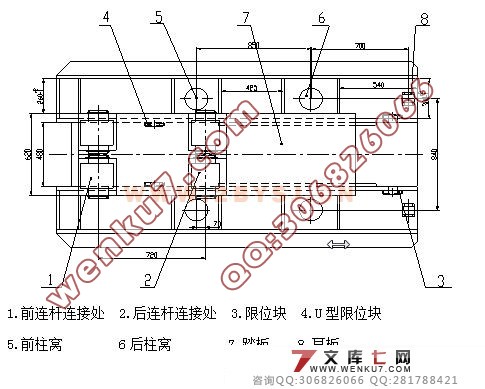

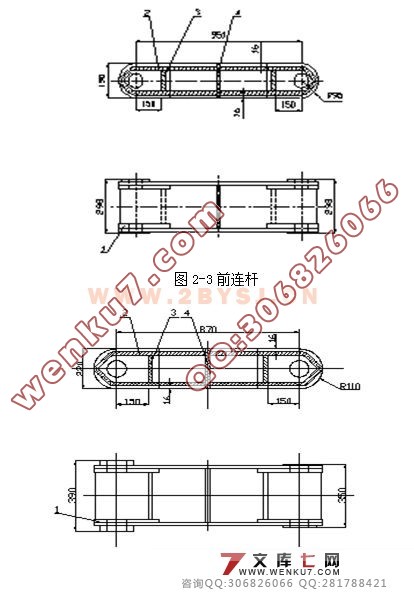

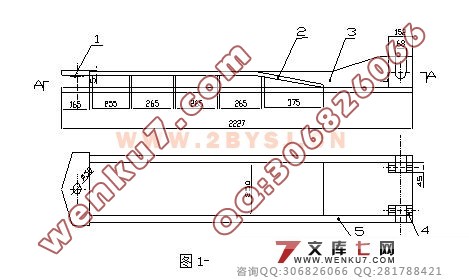

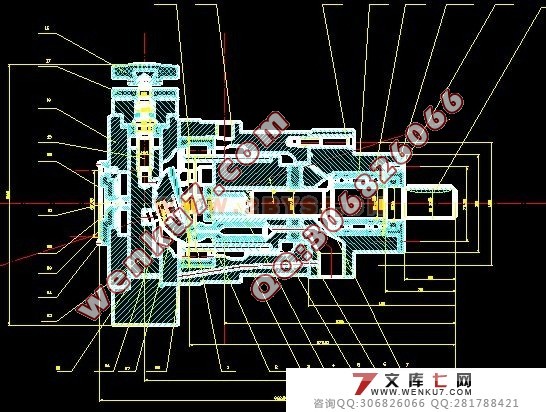

| 液压支架的工作原理 液压支架是由乳化液泵站提供高压乳化液(这里采用水包油型乳化液)作为动力由液压操作系统，控制系统，液压油缸和金属构件组成。来自泵站的高压乳化液，经主进液管送到工作面，并与每架支架的进液截止阀相连导入支架，再经过组合操纵阀配液到各液压缸，以完成支架所需的各项动作。从支架回流的低压乳化液通过组合操纵阀与回液截止阀由主回液管路流回泵站乳化液箱，供循环使用。 支架的承载原理是：液压支架支撑在综采工作面的顶底板之间支撑顶板。顶板压力作用在顶梁上，并通过顶梁和底座间立柱将压力传递底板。为保证支架结构件的强度及撑在支架顶安全，在立柱的下腔装有安全阀。当顶板压力超过立柱安全阀限定压力时，安全阀开启释放出立柱中的液体进行让压，当顶板压力下降到立柱工作阻力时，安全阀关闭进行保压承载。 支架的组成 液压支架主要由金属结构件、油缸和液压控制元件三大部分组成。 （1） 金属结构件主要有顶梁、掩护梁、前梁、上连杆、前连杆、后连杆、底座、侧护板、护帮板等。 （2） 缸主要有双作用双伸缩立柱、推移千斤顶、侧护千斤顶、前梁千斤顶等。 （3） 液压控制元件主要有液压控制阀、操纵阀、双向锁、安全阀、截止阀等及液压辅助元件等。 顶梁 顶梁采用整体顶梁直接与顶板接触，支撑顶板负荷，是支架的主要承载部件之一，由钢板焊接而成的箱形结构，以满足强度和刚度要求。 其主要作用是： （1） 接顶板岩石及煤的载荷； （2） 反复支撑顶煤，可对比较坚硬的顶煤起破碎作用； （3） 隔离顶板，为回采工作面提供足够的安全空间。 本支架采用分段组合式顶梁结构（刚性顶梁＋伸缩前梁），强度高，对顶板维护较好；另外，在顶梁前部还布置有起吊耳，可方便吊挂较小的机件。      目 录 1. 综述 1 1.1国外主要产煤国家综采技术的发展趋势 1 1.2我国综采技术的发展现状几存在的问题 3 1.3综采矿井生产环节的合理配套 6 1.4液压支架的应用和意义 6 1.5液压支架的发展状况及存在问题 7 1.6液压支架的研究动态 8 1.7液压支架的发展动向 10 2.液压支架设计介绍 11 2.1 液压支架的工作原理 11 2.2 支架的组成 11 2.3 液压支架主要结构件及其作用 11 (毕业设计) 2.3.1 顶梁 11 2.3.2 掩护梁 12 2.3.3 底座 12 2.3.4 四连杆机构 13 2.3.5 推移机构 15 2.4 液压支架的架型 16 3.液压支架的结构设计 17 3.1 液压支架的选型 17 3.1.1 液压支架结构类型的优选 17 3.1.2 液压支架的架型选择原则 17 3.1.3 影响架型选择的因素 18 3.2 液压支架的结构设计 19 3.2.1 确定液压支架结构参数的原则与内容 19 3.2.2 液压支架主要结构参数的确定 19 3.3液压支架的支部件设计 25 4.支架的受力分析与计算 32 4.1 支架的工作状态 32 4.2 支架载荷的确定 33 4.3 支架受力分析 33 4.4支架的受力计算 31 5.底座的强度计算与校核 41 6.推移千斤顶的设计计算 45 6.1 缸筒内径和缸壁厚度的计算 45 6.1.1千斤顶杆径的确定 45 6.1.2千斤顶缸体壁厚的计算 46 6.2推移千斤顶的强度验算 46 6.2.1推移千斤顶稳定性验算 46 6.2.2活塞杆强度验算 47 6.2.3缸体强度计算 48 6.2.4缸体与缸底焊缝强度计算 49 7.液压支架的使用和维护 53 7.1 液压支架操作 53 7.1.1 操作前的准备 49 7.1.2 操作方式与顺序 49 7.1.3支架使用中的注意事项 51 7.2 液压支架操作维护要求 55 总 结 致 谢 参考书目 附录 设计中用到的数据 |
