摘 要
通过强度计算分析，认为现有GW-40弯曲机的大部分零件有较大的设计裕
量，需要改变个别零部件及电动机功率即可大幅度提高加工能力，满足ф40钢筋的
弯曲加工。还可以升级为GW-50
钢筋弯曲机。(毕业设计网 )

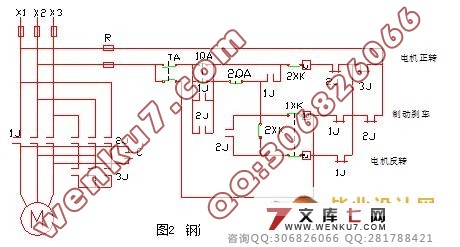

GW40型半自动钢筋弯曲机适用于弯曲Φ6-Φ40毫米钢筋之用，本机的传动机构采用全封闭式，变速杆换挡，可使工作盘得到两种转速，钢筋的弯曲角度由工作盘侧面的挡块调节，机械部分通过电器控制实现半自动。
关键词 钢筋弯曲机 始弯矩 终弯矩 主轴扭矩 控制设备
系统性能与参数
GW40型钢筋弯曲机适用于建筑行业弯曲Φ6—Φ40钢筋之用。
本机工作程序简单，弯曲形状一致，调整简单，操作方便，性能稳定，它能将Q235Φ40圆钢或Φ8—Φ32螺纹钢筋弯曲成工程中所需要的各种形状。
弯曲钢筋直径 Φ6-Φ40mm
工作盘直径 Φ350mm
工作盘转数 7转/分
电动机 Y100L-4-3KW
外型尺寸 760×760×685
整机重量 4000kg
工作原理

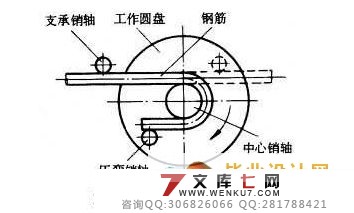

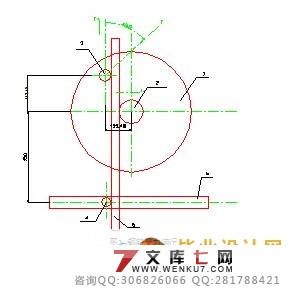

GW-40弯曲机的工作机构是一个在垂直轴上旋转的水平工作圆盘，如图所示，把钢筋置于图中虚线位置，支承销轴固定在机床上，中心销轴和压弯销轴装在工作圆盘上，圆盘回转时便将钢筋弯曲。为了弯曲各种直径的钢筋， 在工作盘上有几个孔，用以插压弯销轴，也可相应地更换不同直径的中心销轴。
目录
第一章 引言………………………………………………………………… 1
第二章 系统性能与参数…………………………………………………… 2
第三章 工作原理及框图 ……………………………………………… 3
第四章 弯矩计算与电动机选择 ……………………………………………4
4.1 工作状态 ……………………………………………………………… 4
4.2 材料达到屈服极限时的始弯矩 ………………………………………4
第五章 v带传动设计 ……………………………………………………… 6
5.1 V带轮的设计计算 ………………………………………………………6
第六章 第一级圆柱齿轮设计 ……………………………………………… 9
6.1 选择材料 ……………………………………………………………… 9
6.2 接触强度进行初步设计 ……………………………………………… 9
6.3 齿轮校核 ……………………………………………………………… 10
6.4 齿轮及齿轮副精度的检验项目计算 ………………………………… 13
(毕业设计网 )
第七章 第三级圆柱齿轮设计 ………………………………………………15
7.1 选择材料 ……………………………………………………………… 15
7.2 接触强度进行初步设计 ……………………………………………… 15
7.3 齿轮校核 ……………………………………………………………… 16
7.4 齿轮及齿轮副精度的检验项目计算 ………………………………… 19
第八章 中间轴设计 …………………………………………………………21
8.1 计算作用在轴上的力 ……………………………………………………21
8.2 计算支力和弯矩 …………………………………………………………22
8.3 截面校核 …………………………………………………………………23
第九章 主轴设计 ……………………………………………………………26
9.1 计算作用在轴上的力 ……………………………………………………26
9.2 计算支力和弯矩 …………………………………………………………26
9.3 截面校核 …………………………………………………………………28
第十章 轴承的选择 ……………………………………………………… 30
10.1滚动轴承选择 ………………………………………………………… 30
第十一章 控制设备的选择………………………………………………….31
11.1 变频器的概述……………………………………………………………31
11.2 变频器的选工作原理……………………………………………………31
11.3 变频器的参数………………………………………………………… 33
第十二章 电机的选择……………………………………………………… 37
9.1 电机的介绍……………………………………………………………… 37
9.2 电机的选择原则………………………………………………………… 37
小结…………………………………………………………………………… 40
总结 ………………………………………………………………………… 41
参考文献 …………………………………………………………………… 42 |
