摘 要
斗式提升机是一种利用均匀固接于无端牵引构件上的一系列料斗，竖向提升物料的连续输送机械。斗式提升机根据牵引形式主要分为环链式、板链式和皮带式三种，因经济条件、技术水平及使用习惯等原因，国内用户对环链式和皮带式斗式提升机的需求量比较大。斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点，其主要性能及参数符合JB3926--85《垂直斗式提升机》（该标准等效参照了国际标准和国外先进标准），牵引圆环链符合MT36-80《矿用高强度圆环链》,本提升机适于输送粉状，粒状及小块状的无磨琢性及磨琢性小的物料，如：煤、水泥、石块、砂、粘土、矿石等，由于提升机的牵引机构是环行链条，因此允许输送温度较高的材料(物料温度不超过250 ℃)。一般输送高度最高可达40米.TG型最高可达80米。
关键词：斗式提升机、链轮、减速器、联轴器、防爆
Abstract
Bucket is a solid after using uniform in a series of annoyance-that traction components, vertical lifting materials hopper continuous conveying machinery.Bucket form according to the drawing board, mainly divided into the ring chain chain and belt, due to the economic conditions, technical level and habits etc. Reason, domestic users to link chain and the belt bucket elevator demand is bigger.The machine has the advantages of big conveying capacity, high hoisting height, stable and reliable running and long working life. Its performance and parameter accord with JB3926—85 ‘Vertical Bucket Elevator’, which consults the international standard and advanced foreign standard and the towing circle chain accords with MT36—80 ‘High-Strength Circle Chain for Mine’. The machine is applicable for conveying the power, grain and block materials, such as coal, cement, block, sand, clay and ore. The bucket elevator is allowed to convey materials with high temperature with the special circle chain structure.
Keywords: Bucket elevator; Chain wheel ; Gear reducer; Coupling; Explosion-proof
斗式提升机广泛用于垂直输送各种散状物料，国内斗提机的设计制造技术是50年代由前苏联引进的,直到80年代几乎没有大的发展。自80年代以后,随着国家改革开放和经济发展的需要,一些大型及重点工程项目从国外引进了一定数量的斗提机,从而促进了国内斗提机技术的发展。有关斗提机的部颁标准JB3926—85及按此标准设计的TD、TH及NE系列斗提机的相继问世,使我国斗提机技术水平向前迈了一大步, 但由于产品设计、原材料、加工工艺和制造水平等方面的原因,使产品在实际使用中技术性能、传递扭矩、寿命、可靠性和噪声等与国际先进水平相比仍存在相当大的差距。
本次设计的任务是研究TH315型斗式提升机的工作原理、性能、和特点，采用理论联系实际的方法，研究影响斗式提升机效率的影响因素，进行必要的结构改进，提出结构的方案并实施设计。同时，进行相关结构参数和工艺参数的设计与计算、总体方案设计，总体装配以及传动、机体等部件和相关零部件设计及绘图。
主要设计方案如下：
1.对斗式提升机的工作原理进行深入研究，根据TH315型斗式提升机的工作能力和使用要求，设计出总体方案。
2.设计出合理的提升机结构和零件的强度，保证运行的稳定性。
3.设计出合理的驱动装置，保证运行的高效性。
TH型斗式提升机是基于HL型斗式提升机改进的产品，与其相比，具有输送量大，提升高度高，运行平稳可靠，寿命长等显著优点。其主要技术性能及参数符合JB3926-85<<垂直斗式提升机>>(该标准等效，参照了国际标准和国外先进标准）；牵引用园环链符合TM36-8<<矿用高强度园环链>>。
目 录 27000字
第1章 绪论..................................1
第1.1节 斗式提升机的发展历史...........................1
第1.2节 斗式提升机分类.................................1
第1.3节 斗式提升机的用途及特点.........................2
第1.4节 课题的总体构思和主要工作任务...................3
第2章 斗式提升机的总体设计方案......................4
第2.1节 概述..........................................4
第2.2节 斗式提升机的工作原理..........................4
第2.3节 斗式提升机的主要部件...........................6

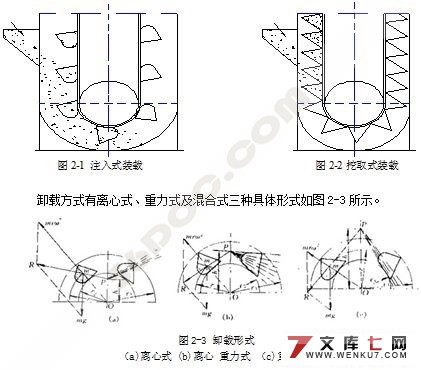

第2.4节 斗式提升机的装载和卸载.........................7
第2.5节 常用斗式提机选用及相关计算.....................8
第3章 斗式提升机主要结构的设计.....................11
第3.1节 提升机提升功率的确定..........................11
第3.2节 电动机的选型及安装............................14
第3.3节 减速器的选型及安装...........................15
第3.4节 联轴器的选型及安装............................16
3.4.1 联轴器的分类..................................16
3.4.2 联轴器应考虑的因素............................16
3.4.3 联轴器的选择..................................19
3.4.4 联轴器的安装..................................19
第3.5节 驱动轴设计及附件的选择........................20
3.5.1 轴的材料选择及处理............................20
3.5.2 轴的结构设计..................................21
3.5.3 轴的强度校核计算..............................24
3.5.4 轴承类型的选用及校核..........................26
第3.6节 带轮与V带的选择..............................28
第3.7节 驱动链轮的结构设计............................28
第3.8节 提升机主要参数的确定..........................29

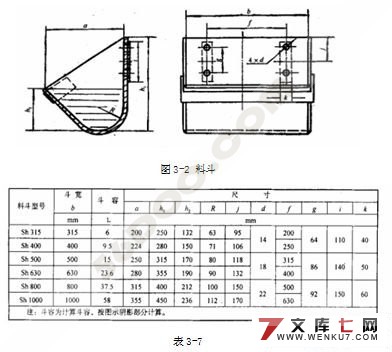

第3.9节 料斗与环链的设计..............................31
第3.10节 拉紧装置的选型............................33
3.10.1 拉紧装置的作用...............................33
3.10.2 拉紧装置的确定...............................33
第4 章 斗式提升机的关键技术分析及改进.......... 34
第4.1节 斗式提升机的防爆分析及改进....................34
第4.2节 斗式提升机链轮的技术改造......................34
第4.3节 斗式提升机提升效率的改进......................34
4.3.1 头部结构的改进................................34
4.3.2 进料口的改进..................................36
4.3.3 尾轮的改进....................................36
4.3.4 尾部机座的改进................................36
第5章 提升机的运行控制............................. 36
第5.1节 电动机的过载保护..............................37
5.1.1 热继电器的工作原理............................37
5.1.2 热继电器的保护特性............................38
第5.2节 电动机的断相保护..............................39
5.2.1 电动机的断相故障..............................39
5.2.2 断相保护措施..................................39
第5.3节 电动机的短路保护..............................39
5.3.1 电动机的短路故障..............................39
5.3.2 短路保护措施..................................40
第5.4节 电动机的运行控制..............................41
5.4.1 手动按钮控制电机..............................41

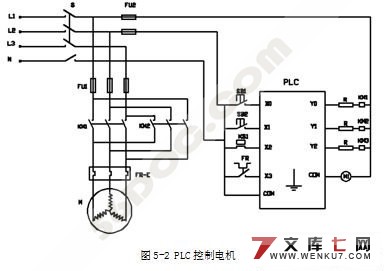

5.4.2 PLC控制电机................................. 42
第6章 斗式提升机的安装与使用维修.................. 46
第6.1节 斗式提升机的安装..............................46
6.1.1 安装顺序及要求................................46
6.1.2 空运转........................................48
第6.2节 斗式提升机的安全使用与维修....................48
结论................................................... 51
参考文献.................................................52
附录.....................................................53
翻译部分.................................................59
英文原文..............................................59
中文译文..............................................67
致谢.....................................................76
|
