铁水浇包倾转机构的总体设计

来源：wenku7.com 资料编号：WK74362 资料等级：★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK74362

以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密保惠帮助

资料介绍

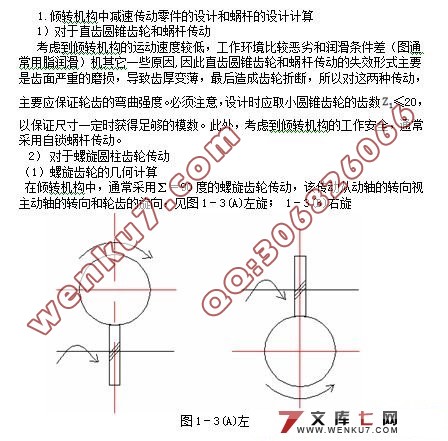

摘要：设计铁水浇包倾转机构，首先根据设计要求明确倾转机构重要部件的尺寸。倾转机构速度较低，无论是手动还是机动，通常采用两级减速，第一级传动可用螺旋传动或蜗杆传动，也可采用直齿轮传动。第二级则均采用蜗杆传动，从不同角度考虑几种方案，经过认真比较后，选择了其中的一种方案。即采用手动传动，第一级传动采用圆锥齿轮传动，第二级采用蜗杆传动。根据设计要求计算出倾转机构重要部件的尺寸，而后根据这些基本的尺寸在进行具体的设计，倾转机构实际是一种减速装置，而且能用较小的操作力获的较大的倾转力矩，性能良好的浇包倾转机构必须满足许多的要求。这与浇包倾转机构的设计合理与否有着极大的关系。第一级采用的圆锥齿轮传动，其锥齿轮锝锥距和锥角是保证啮合的重要尺寸，其锥距应精确到0.01mm；分锥角应精确到秒，顶锥角和背锥角应精确到分，为控制锥顶的位置，还应注出基准面到锥顶的距离，这一尺寸在轮齿加工调整和装配时都要用到，它影响到啮合的精度。蜗杆、蜗轮的精度等级应根据传动用途，使用条件、传动功率、圆周速度以及其它技术条件要求决定。

关键字：圆锥直齿轮蜗轮蜗杆

目录   8000字
摘要…………………………………………………………………2
第1章铁水浇包倾转机构的总体设计
   1.1 概述…………………………………………………………………………3
1.2 倾转机构的结构……………………………………………………………4
1.3 倾转机构的设计计算………………………………………………………6
第2章倾转机构的具体设计
   2.1 题目分析……………………………………………………………………15
2.2 确定传动比…………………………………………………………………16

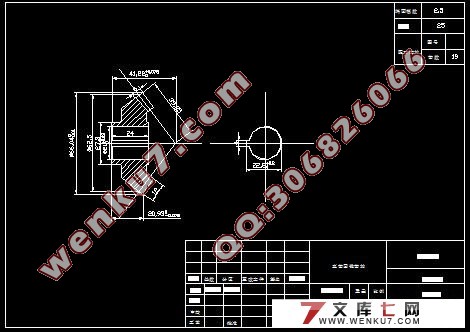

   2.3 齿轮传动的具体设计………………………………………………………17

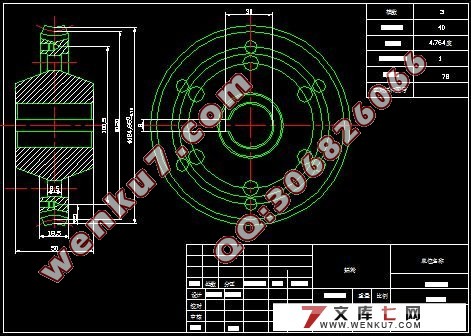

   2.4 蜗杆传动的具体设计………………………………………………………21
总结 ……………………………………………………………………………… 23
致谢…………………………………………………………………………………24
参考文献………………………………………………………………………… 25
