揉搓式全自动洗衣机机械系统的设计(包含任务书,开题报告,中期检查报告,毕业论文说明书10000字,11张cad图)
摘 要：现在，洗衣机已普遍进入我国人民的生活中，给千家万户带来了方便，减轻了家务劳动的负担。人们又觉得现在通行的波轮式洗衣机还存在着不少的缺点，其中最主要的是洗净度不太高，运动方式单一，其次是衣物容易缠绕在一起、摩损大等等。而在此设计中，通过结合波轮式洗衣机和滚筒式洗衣机的运动方式，并增加了衣物在竖直方向上的运动，解决了这个问题，使衣物既能像在波轮式洗衣机中那样由波轮带动衣物进行洗涤，又能像滚筒式洗衣机那样依靠水流的力量洗涤衣物，并且还可以像手洗那样对衣物进行揉搓，集各种洗涤方式于一身，对衣物进行更为彻底的洗涤。由于洗衣机的基本功能是对衣物的洗涤，关键在于进行洗涤功能的设计。所以,本文就洗衣机的机械设计进行了探讨,实现全自动揉搓式洗衣机的设计。
关键词：波轮；滚筒；揉搓；全自动
Design of Mechanical System In Rub-type Full-automatic
Abstract: Nowadays, washing machine has been playing an important role in people’s daily life. It not only brings convenience to every household, but also shares the burden of housework in every family. However, people think the impeller type washer has many demerits. Firstly and mostly, it can’t wash cloth clear enough with single moving mode; secondly but not lastly, cloth always kneads together in this wearing washer. While in this design, by combining the impeller type washer and roller washer together, unifying two modes of motion and increasing clothing's in vertical direction movement enables the clothing both to look like in the impeller type washer such drives the clothing by the impeller to carry on the wash and to be able to look like the roller washer such dependence current of water the strength wash clothing, and may also look like the hand to wash such carries on to the clothing rubs, the collection each wash way in a body, carries on a thorougher wash to the clothing. Because washer's basic function is to clothing's wash, therefore, the key lies in carries on washes clothes the procedure control. Therefore, this article has carried on the discussion on washer's machine design, realizes the completely automatic to rub type washer's design.
Key words: Impeller;Drum;Rubbing;Completely automatic

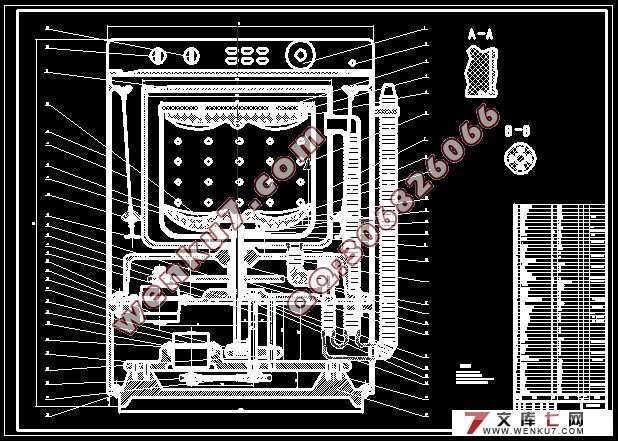

洗涤原理

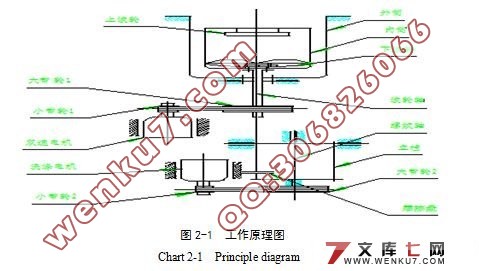

其洗涤原理为：电机1带动带轮1，带轮与内筒为紧固连接，内筒做旋转运动，上波盘与内筒盖为紧固连接，所以上盘也做旋转运动。同时，电机带动带轮使螺纹轴转动，是螺纹盘向上运动，并带动波轮轴向上运动，使下波盘推动衣物与旋转的上波盘进行对衣物进行揉搓，从而达到洗净衣物的目的。

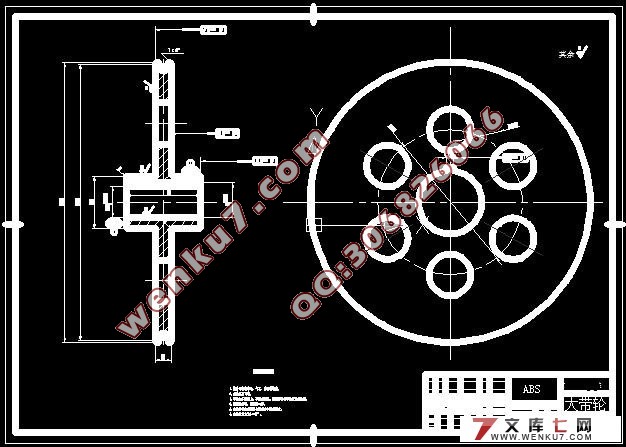

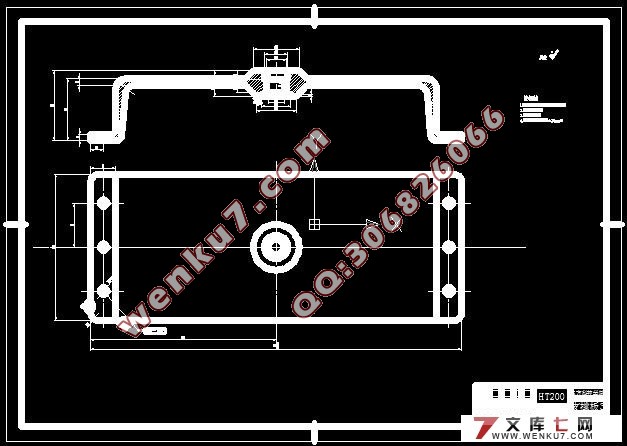

上波盘与内筒盖紧固连接，内筒与套通过螺栓紧固连接，大带轮1通过键与套筒连接。主轴通过弹簧和连接件与下波盘连接，连接件上装有周向和径向传感器。螺纹盘与主轴通过键和螺母紧固连接，螺纹轴通过销钉与大带轮2连接，螺纹盘装在螺纹轴上，螺纹盘可沿导轴进行上下移动。
主轴和螺纹盘上下运动的范围可由行程开关决定，行程开关决定了大皮带轮2的转动量，当主轴和下波盘托着衣物顶向上波盘的力大于弹簧的力时，下波盘将向下移动，当该力达到设定的大小时，限位开关（径向传感器）工作，皮带轮2停止转动，螺纹盘停止向上运动，调整限位开关的位置即可改变作用于衣物上挤压力的大小。
上下波盘对衣物有一定的挤压力时，上波盘是正反转动，就是对衣物的揉搓。当揉搓力（周向力）过大而使弹簧周向移动一定量时，拨动开关（周向传感器）工作使内筒（上波盘）转动反向。调整拨动开关的长度可改变揉搓力的大小。
要求：
1、实现洗涤、揉搓、漂洗、脱水功能。
2、内筒直径400mm、高500mm。
3、要求机构设计方案合理、结构紧凑，体积质量适中，噪音小、使用方便。
4、完成3张A0图纸（折合），并要求CAD绘制。
5、撰写设计说明书，文字在1.0～1.5万字间，条理清楚，计算有据，格式按湖南农业大学全日制普通本科生毕业论文（设计）规范化要求。
翻译一定数量的英文（摘要）。
6、设计说明书的内容包括：课题的目的、意义、国内外动态；研究的主要内容；总体方案的拟定和主要参数的设计计算；传动方案的确定
及设计计算，主要工作部件的设计；主要零件分析计算和校核；参考文献，鸣谢。
|
