红薯切片机的设计(农业机械)(含cad零件图和装配图)

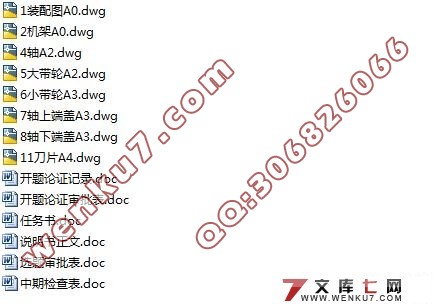

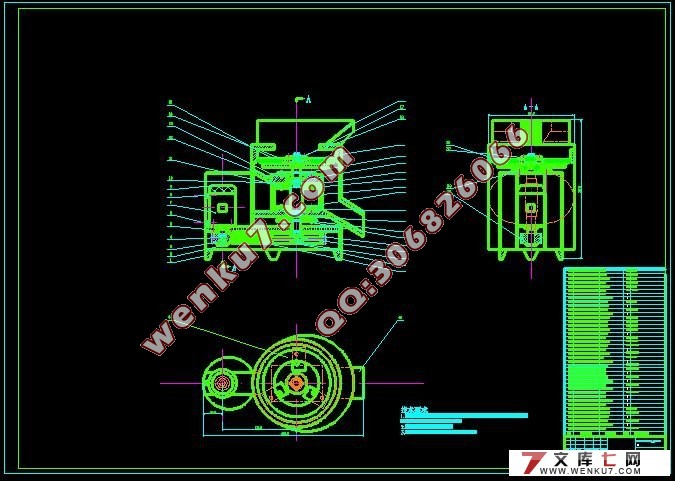

红薯切片机的设计(农业机械)(含cad零件图和装配图)(含选题审批表,任务书,开题报告,中期检查表,论文说明书11000字,CAD图纸8张)
摘 要：红薯具有很高的营养价值和很好的味道，很多人们喜欢吃。随着人们的生活水平越来越高，对红薯的食用要求也越来越高。例如在食用红薯的时候要将其切成丝或片，因而切片机应运而生。本文设计的切片机主要针对中小型场合，例如加工作坊、食堂、家庭等。本设计针对红薯茎块的形状而设计的。本文分别对带、轴、刀片、刀盘等进行设计计算，对轴承、键等元件进行了选择。本设计的切片机有较高的效率，能对红薯茎块等进行工作。
关键词：红薯；切片；切片机；刀片

The Design of The Sweet Potato Slice Machine
Abstract: The sweet potato has a high nutritional value and taste good ,a lot of people like to eat. With the development of economy, the standard of sweet potato for people is getting higher and higher. For example，people cut the sweet potatoes into pieces when they want to eat it. so the slicing machine born. the slicing machine designed in this paper uses at some small and medium-sized places, such as the workshop、canteen and household. The slicing machine is designed based on the tuber crops of sweet potatoes . In this paper，the tape、axis、blade and cutter disk are designed and calculated and the components of axle bearing and bond are selected. The design of the slice machine has a high efficiency  when it works on the sweet potato tubers.
Key words: Sweet potato; Slice; Cut machine; Razor blade

结构特点

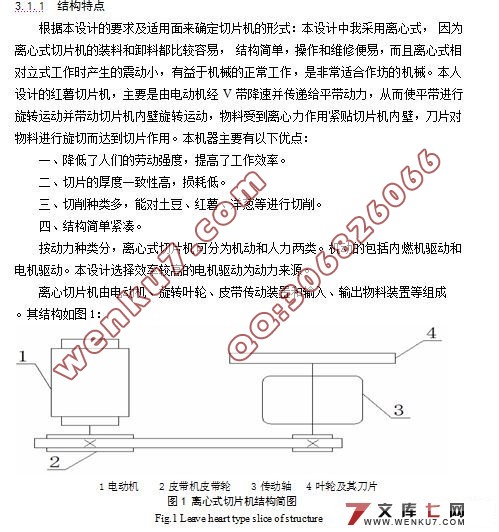

根据本设计的要求及适用面来确定切片机的形式：本设计中我采用离心式， 因为离心式切片机的装料和卸料都比较容易， 结构简单，操作和维修便易，而且离心式相对立式工作时产生的震动小，有益于机械的正常工作，是非常适合作坊的机械。本人设计的红薯切片机，主要是由电动机经V带降速并传递给平带动力，从而使平带进行旋转运动并带动切片机内壁旋转运动，物料受到离心力作用紧贴切片机内壁，刀片对物料进行旋切而达到切片作用。本机器主要有以下优点：
一、降低了人们的劳动强度，提高了工作效率。
二、切片的厚度一致性高，损耗低。
三、切削种类多，能对土豆、红薯、洋葱等进行切削。
四、结构简单紧凑。
按动力种类分，离心式切片机可分为机动和人力两类。机动的包括内燃机驱动和电机驱动。本设计选择效率较高的电机驱动为动力来源。
离心切片机由电动机、旋转叶轮、皮带传动装置和输入、输出物料装置等组成

研究方案
研究目的：通过设计红薯切片机提高自己对所学知识的融会贯通，提高自己的动手查阅能力和自己的综合分析能力，增强自身的设计分析能力
研究内容：1.进行原理的分析及方案的比较   2.进行总体结构设计   3.进行传动部分设计   4.进行执行部分设计   5.进行必要的设计计算（含动力参数、运动学分析、刚度计算、强度计算等）
研究方法：通过网上的资料和图书馆的资料去了解现在红薯切片机的发展现状、现在的技术水平和现在的一些设计数据，然后针对指导老师所给的课题通过前面的参考、各种渠道查到的数据资料、自己的数据计算和指导老师的帮助，完成好这份红薯切片机的设计任务。
预期效果：1.完成至少3张Ａ０图纸    2.完成约１.５万字的设计说明书   3.查阅参考文献２０篇以上         4.图纸及说明书符合规范要求并提交电子档
设计总结：是对整个毕业设计主要成果的总结。在总结中应明确指出本毕业设计的优点和缺点（或没有考虑周全的地方)，对其应用前景和社会、经济价值等加以预测和评价，并指出今后进一步改进设计的方向与设想。
