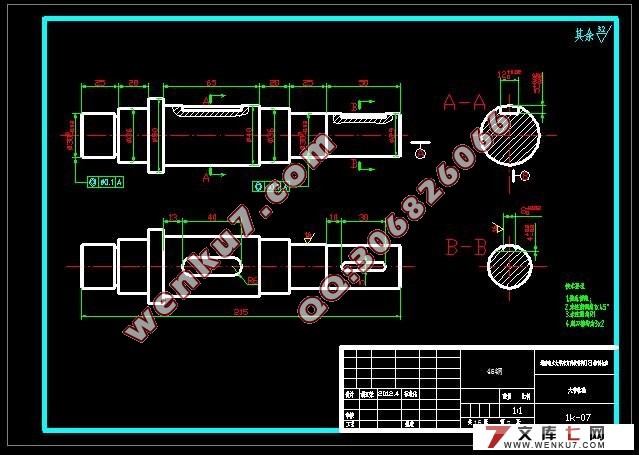

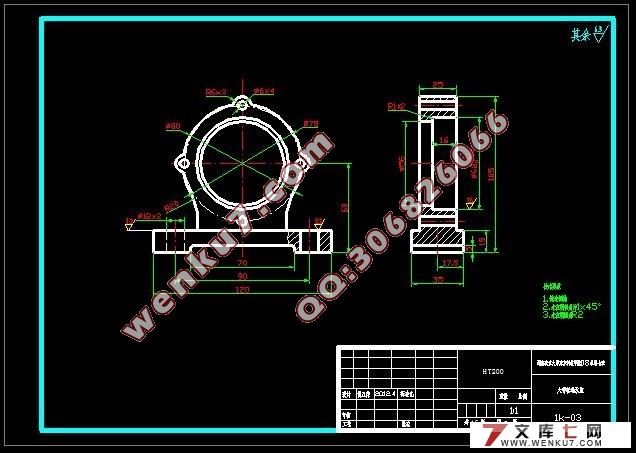

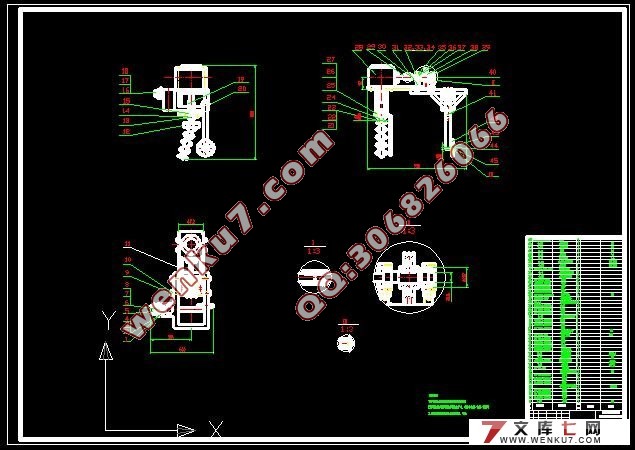

桔园开沟机的设计(含cad零件图和装配图)(含选题审批表,任务书,开题报告,中期检查表,论文说明书13000字,CAD图纸16张)
摘 要：桔子是我国重要的水果，改革开放和农村产业的调整促进桔子产业的发展，桔子产业的快速发展，也带动了桔子生产作业机具的研究和发展，我国桔子生产机具 的开发虽具有一定的基础，但与桔子产业化发展需求还有很大的距离，进口专业开沟机价格昂贵，因此研制出满足农户需求，价格低廉的桔园专业开沟机设备是非常 必要的。
桔园开沟机的开沟部件采用螺旋开沟刀具，其特点是，结构简单、部件紧凑、动力消耗少、行走速度快、能很好地适应桔园作业环境，提高劳动效率。
关键词：开沟机；螺旋；桔园；开沟；手扶拖拉机
THE DESIGN OF DITCHER IN ORANGELY
Abstract:Orange is an important fruit, The development of the orange industry have promoted by reforming and opening and the regulation of rural industrial structure. It also drove orange production equipment research and development, Orange production equipment development has certain foundation in China,but it also has long distance from the development need of industrialization and imports professional ditching machine is expensive, therefore ,develop to meet the farmers' demand, manufacture low price and professional citrus orchard ditching machine equipment is very necessary.
Orchard ditching machine ditching components adopting helix ditching cutter, which is characterized by simple structure, compact, less power consumption, high running speed, and can be well adapted to the orchard operating environment, improve labor efficiency.
Key words: ditching machine/spiral/citrus orchard /ditching/walking tractor
研究方案（研究目的、内容、方法、预期成果、条件保障等）（宋体五号，行间距单倍行距）
目 的：开沟机是岩土定性结构施工的专业工程设备，广泛用于通讯电缆、石油管线、农田水利以及军事等工程建设的连续开沟作业。随着社会经济的飞速发展和生产机 械化程度的提高，市场也迫切需要一种取代人力和通用挖掘机的专业开沟机械。多年来，我国对专业开沟设备的研发投入不足，专业开沟设备品种单一，应用范围狭 窄，大部分开沟施工仍停留在人工开挖或使用通用液压挖掘机挖掘层面。人工或通用挖掘机开沟，不仅施工速度慢、效率低、劳动强度大、管理困难、费用高，且沟 型成型差。因此研制出满足农户需求，价格低廉的桔园专业开沟机设备是非常必要的。内容：通过查阅，学习相关资料,了解开沟机的发展概况、开沟技术的组成、 分析开沟机各型号对开沟效果的影响,利用本科所学知识设计开沟机的结构、通过参数选择刀具和传动类型、对机身各构件的参数进行校核，最后作出实体模型开沟 机的，通过一系列实验校核开沟机的可行性,进而调整、优化。预期成果：本次研究主要采用行动研究、实践调查研究、评价研究，并采用归纳与演绎的数据处理方 法等。预期成果：通过查阅，学习相关资料，计算设计编写开沟机设计说明书；通过三维建模软件做出实体模型并仿真或做出实体模型;充分熟悉开沟机设计文件， 了解开沟机技术应用于农业生产的主要内容条件保障：利用大学里所学到的专业知识结合农学方面知识，在老师的指导下完成实验、采集数据，查阅相关文献完成论 文。
主要内容和要求
桔子是我国水果生产的重要品种，改革开放和农村产业的调整促进桔子产业的发展，桔子产业的快速发展，也带动了桔子生产作业机具的研究和发展，我国桔子生产 机具的开发虽具有一定的基础，但与桔子产业化发展需求还有很大的距离，在桔园的浇灌和施肥的开沟过程中，绝大部分桔园的施工仍停留在人工开挖的层面上，不 仅施工速度面慢、效率低、劳动强度大，管理困难，费用高，且沟型成型差，尤其对较硬的土壤很难挖掘。而进口专业开沟机价格昂贵，因此研制出满足农户需求， 价格低廉的桔园专业开沟机设备是非常必要的。桔园开沟机的开沟部件采用螺旋开沟刀具，其特点是，结构简单、部件紧凑、动力消耗少、行走速度快、能很好地适 应桔园作业环境，提高劳动效率。
内容要求：
要求开沟机宽为50～100mm；
沟深100～200mm；
考虑到作业空间的限制，机子总宽应为1000mm以内。
