多功能排种器试验台的设计(含论文说明书10000字,cad图纸7张,答辩ppt)
摘  要
文章开头介绍了先进排种器试验台对于了解和掌握现有精播排种器的技术性能，研究和研制新一代高性能播种机的重要性，本设计介绍了一种新型排种器试验台机械结构与电气部分的参数设计计算方法，以及电气设备的选用依据：并给出了总体结构配置图。排种器试验台的结构可在试验中模拟各种精密排种器高速作业状态，并达到精确测量种子粒距的目的。本设计系统地介绍了该排种器试验台的设计过程和方法，并在计算过程中插入了一些简图，更有利于理解。在设计的每一过程中采取严谨的态度，以保证各数据的精确性。
关键字：农业工程；排种器试验台；设计

Multi-purpose seeding mechanism test platform design
Abstract:
The article opening introduced the advanced seeding mechanism test platform existing fine broadcasts the seeding mechanism regarding the understanding and grasping the technical performance, studies and develops the new generation of high performance seeder the importance, this design introduced one kind of new seeding mechanism test platform mechanism and the electrical part parameter design calculation method, as well as the electrical equipment selects the basis: And has given the overall structure disposition chart.The seeding mechanism test platform structure may in the experiment simulate each kind of precision seeding mechanism high speed work condition, and achieved the precision measuring plants the goal which the seed is apart from.This design introduced systematically this seeding mechanism test platform design process and the method, and have inserted some diagrams in the computation process, is more advantageous to the understanding.Has the rigorous manner in design each process, guarantees various data the accuracy.
Key words:Agricultural engineering; Seeding mechanism test platform; Design

工作原理
在田间测试播种机性能时，排种器随拖拉机向前进方向移动。排种器试验台正好相反，它是用输送带做种床，并模拟播种机的田间作业速度进行运动，排种器在实验时固定不动，输送带（种床）相对于排种器运动。这样，就使播种机相对地面的运动转变为地面相对于播种机的运动。从相对运动的概念来说，是一个参考坐标系转换问题，其效果是一样的。排种器在固定位置把种子排在喷上油层的输送带上，种子被油层黏住，然后对种床带上的排种情况进行实时摄录和处理，从而测得种子粒距，达到检测排种均匀性等各项指标的目的。

总体结构

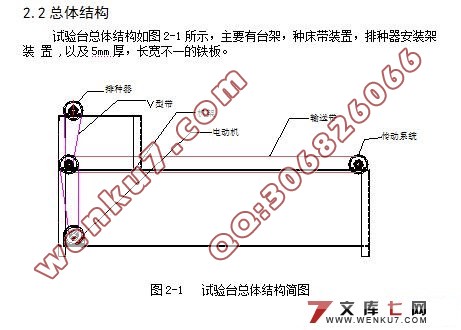

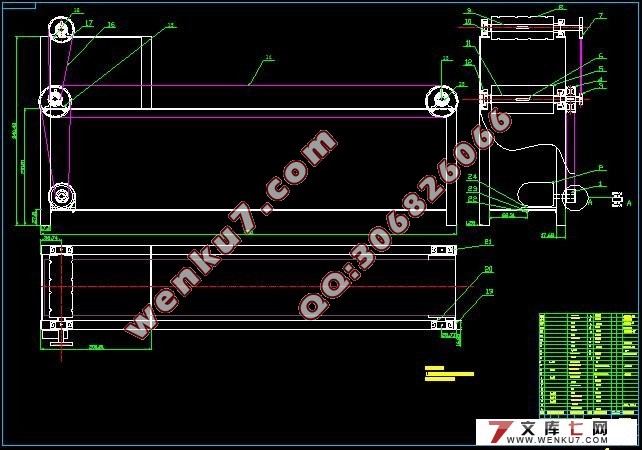

试验台总体结构，主要有台架，种床带装置，排种器安装架装 置 ,以及5mm厚，长宽不一的铁板


多功能排种器试验台的设计
多功能排种器试验台的设计
多功能排种器试验台的设计


目  录
1 绪论    1
2 工作原理及总体结构    2
2.1工作原理    2
2.2总体结构    2
3 主要工作部件参数的设计    3
3.1种床长度的确定    3
3.2种床带前进速度的确定    3
3.3排种盘转速的调整范围    3
3.4种床带传送装置驱动电机功率的确定    3
4 设计传动系统    5
4.1一级皮带传动的设计    5
4.2二级皮带传动的设计    9
5.各轴的设计    12
5.1 轴的材料    12
5.2轴的结构设计    13

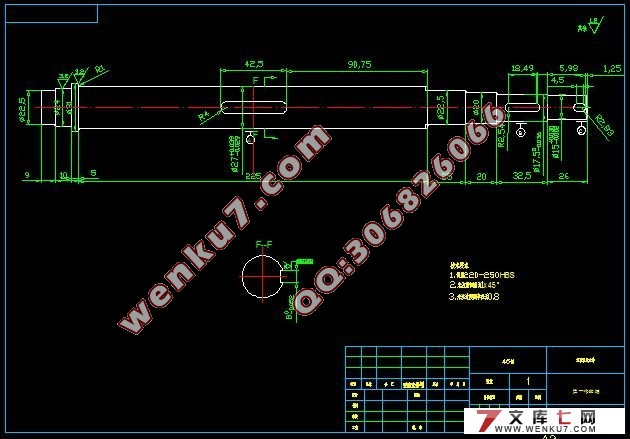

5.3第一传动轴（电动机与输送装置相连的轴）的设计    13
5.4第二传动轴的设计    17
5.5第三传动轴的设计    18
6.毕业设计总结    22
参考文献    23
致  谢    24
