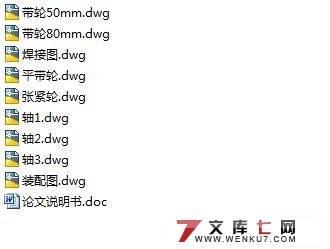

环卫保洁自行车设计(含cad零件图和装配图)(论文说明书10600字,cad图纸10张)
摘要 环卫保洁自行车由车架、车轮、自行车传动装置组成。该设备结构简单，集清扫、拣、收集转运为一体，1次自动完成，价格便宜，体积小重量轻，工作可靠，操作简单，效果好。整车造型简单美观，结构合理，使用方便灵活，适用性强，清扫中无二次污染，完成垃圾清扫和收集，减少道路清扫工人的劳动强度，提高了工作效率，同时可方便地利用现有自行车改造，便于推广使用。
关键词 保洁；清扫；自行车
Design of bicycle for Sanitation cleaning
Abstract ：Sanitation cleaning bike from the frame, wheels, bicycle transmission components. The device structure is simple, set of cleaning, sorting, collection transport as a whole, 1 auto-complete, cheap, small size, light weight, reliable, simple and effective. Vehicle model is simple in appearance, reasonable structure, easy to use and flexible, application, and cleaning is no secondary pollution, complete cleaning and garbage collection, road sweeping to reduce labor intensity and improve working efficiency and easy use of existing Bicycle transformation, promoting convenient to use.
Keywords： cleaning；sweeping；bicycle
1.2 研究的意义
在公路、街道以及广场等地，一旦经过清扫车或人工清扫之后，主要环卫任务就是保洁工作，而保洁工作主要是指对那些缺乏公共卫生意识的个别人，随手乱扔杂物的清理。由于这种杂物的品种繁多，随机性大，不联系，因此增大了环卫工人的劳动强度。针对这种环卫保洁问题，研制了环卫保洁清扫自行车。该车主要用于捡拾城市街道常见垃圾（纸屑、果皮、香蕉皮、烟头、树叶、纸质饮料杯等杂物）。本实用新型自行车能够完成垃圾清扫和收集，减少道路清扫工人的劳动强度，提高了工作效率，同时可方便地利用现有自行车改造，便于推广使用。
环卫保洁自行车有教广阔的市场前景。我国是国际公认的自行车王国，无论其生产能力、产量、出口量，还是拥有量，都堪称世界之最。自行车是中国“老百姓第l代步工具”，它本身拥有的结构简单、操作方便、价格低廉、市场巨大等优点。环卫保洁自行车值得推广，前景广阔。
1.3 研究内容和方法
（1）研究内容：
本课题的主要任务是完成环卫保洁自行车设计。对提高我国各城市的环卫工人环卫保洁的工作效率具有现实意义。
（2）研究方法：
①通过查阅相关文件，对环卫保洁自行车有初步的认识。
②根据自己设计的题目，有重点有步骤的研读文件，结合到工厂去实地考察现有环卫保洁自行车的一些图纸等设计资料，做到心中有数。
③结合机械设计手册等相关资料，着手主要零部件参数的设计计算。
④使用AutoCAD，Proe等软件完成零件图和装配图的绘制。
目 录
摘 要…………………………………………………………………………………1
关键词…………………………………………………………………………………1
1前言…………………………………………………………………………………2
1.1国内外现状……………………………………………………………………2
1.2研究的意义……………………………………………………………………3
1.3研究内容和方法………………………………………………………………3
2 方案的确定…………………………………………………………………………4
2.1设计方案的选择………………………………………………………………4
2.2工作原理介绍…………………………………………………………………4
3 传动机构设计………………………………………………………………………6
3.1 v带传动的选型………………………………………………………………6
3.2 v带轮的设计…………………………………………………………………8
3.3 传动轴设计……………………………………………………………………9
3.4 传动轴的强度校核……………………………………………………………10
4 垃圾清扫滚筒设计…………………………………………………………………12
4.1清扫滚筒的结构设计…………………………………………………………12
4.2 滚筒轴的强度校核……………………………………………………………14
5 垃圾收集转运机构设计……………………………………………………………17
5.1主胶带的传动设计……………………………………………………………18
5.2主胶带轮的设计………………………………………………………………19
5.3压紧胶带的传动设计…………………………………………………………20
5.4压紧胶带轮的设计……………………………………………………………21
6 结论…………………………………………………………………………………22
参考文献………………………………………………………………………………23
致 谢…………………………………………………………………………………24
|
