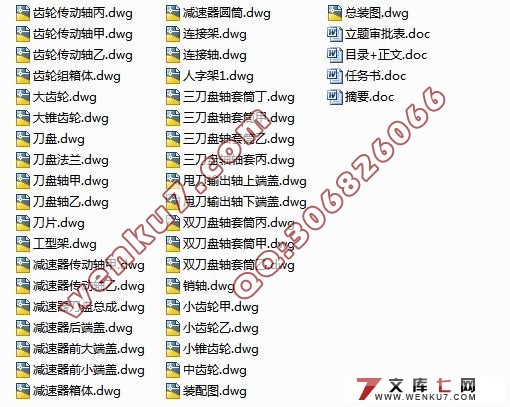

2BFH-4型玉米灭茬种肥联合播种机灭茬机构结构设计(任务书,选题审批表,设计说明书12000字,cad图纸39张)
摘 要
本文对玉米种植意义、玉米耕作方式的现状及未来发展趋势、玉米播种机械发展历程与特点进行分析和介绍，同时对玉米联合播种机的市场需求及现有产品进行调查分析，分析2BFH-4型玉米灭茬种肥联合播种机的市场前景。2BFH-4型玉米灭茬种肥联合播种机在秸秆灭茬还田的同时施肥播种，实现了免耕播种，不仅提高工作效率，而且节省了成本。该机型设计新颖，结构紧凑，操作简单，符合环保要求，工作效率高，灭茬率高等优点，是一种国内比较先进的玉米联合播种机机型。本文为2BFH-4型玉米灭茬种肥联合播种机灭茬机构结构设计，灭茬机构作为联合播种机的重要组成部分，是实现免耕播种的前提条件，动力由配套拖拉机提供，采用三点悬挂方式与配套拖拉机连接，考虑到灭茬作业需要较大的功率输入，且作业环境较差，采用具有传动可靠且效率较高的齿轮传动装置，灭茬方式采用刀具于刀盘之上共同旋转灭茬。根据整机的参数确定灭茬结构的外形尺寸。根据设计的原始参数，设计校核传动装置、作业装置及其他辅助装置，最后根据设计尺寸进行灭茬机构的二维工程图绘制。
关键词：玉米；播种机；灭茬；免耕播种
The Stubble body structure design of 2BFH-4 species of corn stubble United seeder fertilizer
Abstract
Significance of this paper, corn, corn tillage situation and future development trends, development process of corn planting and mechanical characteristics of the analysis and presentation, while the market demand for corn combine seeder investigation and analysis of existing products, analysis 2BFH-4 type United corn stubble seed fertilizer seeder market prospects. 2BFH-4 types of fat corn stubble straw stubble in the joint drills to field planting, while fertilization to achieve the no-tillage sowing, not only to improve efficiency and cost savings. The model design, compact structure, easy operation, environmental compliance, high efficiency, high stubble, etc., is a joint domestic corn planter more advanced models. This article The Stubble body structure design of 2BFH-4 species of corn stubble United seeder fertilizer, planter stubble institutions as an important part of the joint is a prerequisite for achieving no-till seeding, power provided by the supporting tractor, using three methods and the suspension supporting the tractor connection, taking into account the need for larger power tiller operation input, and the poor working environment, using a reliable and efficient transmission gearing, means using the tool in the stubble on the common rotary cutter stubble. According to the parameters of machine dimensions to determine the structure of stubble. According to the original design parameters, design checking gear, working equipment and other assistive devices, according to the design size of the final stubble institutions drawing two-dimensional works.
Keywords: 2BFH-4 Corn joint planter; stubble institutions; gear drive; two-dimensional engineering drawings
整机机构与工作原理
该机为四行玉米联合播种机。灭茬机构工作动力及行走动力由配套拖拉机提供，且统一控制。

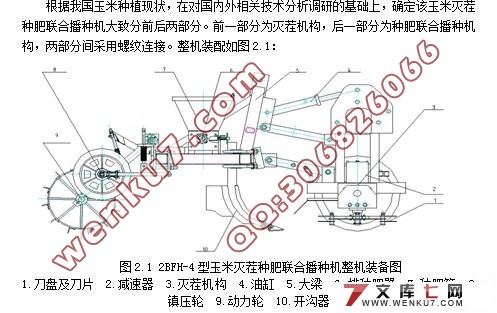

根据我国玉米种植现状，在对国内外相关技术分析调研的基础上，确定该玉米灭茬种肥联合播种机大致分前后两部分。前一部分为灭茬机构，后一部分为种肥联合播种机构，两部分间采用螺纹连接。整机装配如图2.1：
设计的原始参数
配套动力：36.8kw（拖拉机50马力）
发动机输出转速：632r/min
灭茬速度： =5.5m/s（满足灭茬率≥90%的要求）
刀齿进给量：S=50mm （满足灭茬后碎茬长度≤80mm的农业生产要求）
灭茬深度：h=50mm
灭茬刀轴转速：V=1250r/min
外形尺寸（长mm×宽mm×高mm）： 2330×600×1100
作业行数：5行
机架的设计
根据机具的配置和外形尺寸的需要，并考虑机架能有足够的强度和刚度，且又形状简单，便于制造，能与配套拖拉机更好的连接，本机采用框架结构。机架上部为两根主梁，成人字形焊接，主要与配套拖拉机连接；下部为工字型框架，其两端安装有两个地轮，用于承载支撑传动总成与灭茬工作部分。机架材料拟采用45钢或Q235。

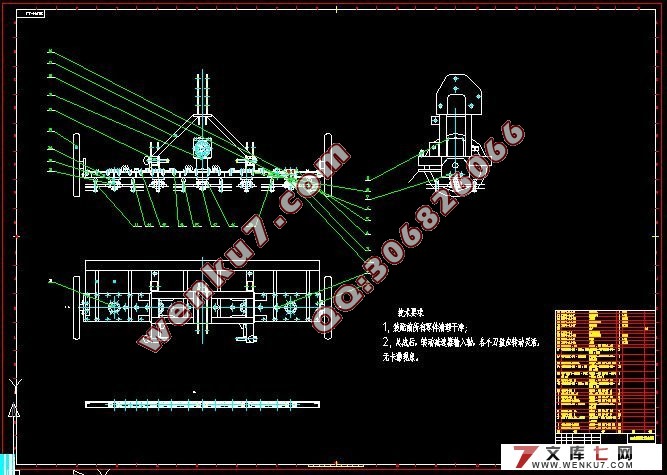

具体结构设计图见附图。

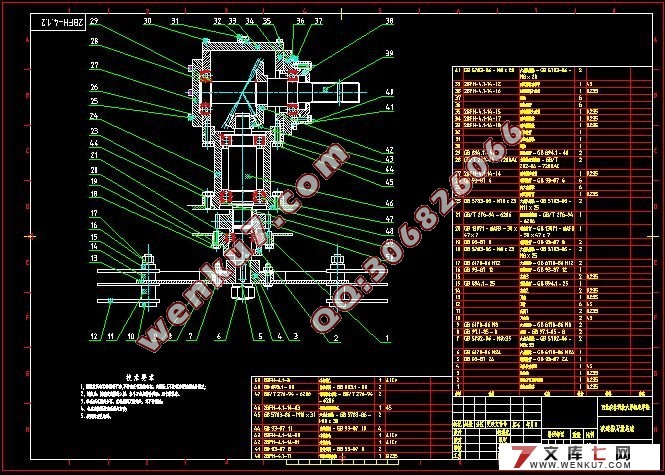

减速器的设计
（1）减速器类型的选择
为了满足工作机工作需求和动力机方便放置，减速器输入轴和输出轴位置需布置成垂直相交。故，本设计选用一级圆锥直齿轮减速器。
（2）确定传动比i
已知配套拖拉机动力输出轴转速为632r/min，灭茬刀轴转速为1250r/min。故，计算出传动比为：
i=632/1250=0.506
目 录
摘 要 I
Abstract II
第一章 综述 1
1.1玉米及玉米种植对我国国民经济发展的重要意义 1
1.2玉米耕作方式的现状及未来发展趋势 1
1.2.1现阶段玉米主要耕作方式 1
1.2.2未来发展趋势 1
1.3玉米播种机械发展历程与特点 2
1.3.1谷物条播机 3
1.3.2点播机 3
1.3.3联合播种机 4
1.3.4免耕播种机 6
1.4玉米联合播种机的市场前景分析 6
1.5.本次毕业设计的意义和目的 7
第二章 玉米灭茬机构工作原理及方案设计 8
2.1整机结构与工作原理 8
2.2灭茬机构工作原理 8
2.3灭茬机构方案设计 8
2.3.1整体框架结构 8
2.3.2传动及灭茬作业机械部分 9
第三章 2BFH—4型玉米灭茬种肥联合播种机灭茬机构结构设计计算 10
3.1设计的原始参数 10
3.2设计计算书 10
3.2.1机架的设计 10
3.2.2减速器的设计 10
3.2.3齿轮传动组总成的设计 25
3.2.4刀盘总成的设计 34
第四章 总结 35
参考文献 36
致谢 37
|
