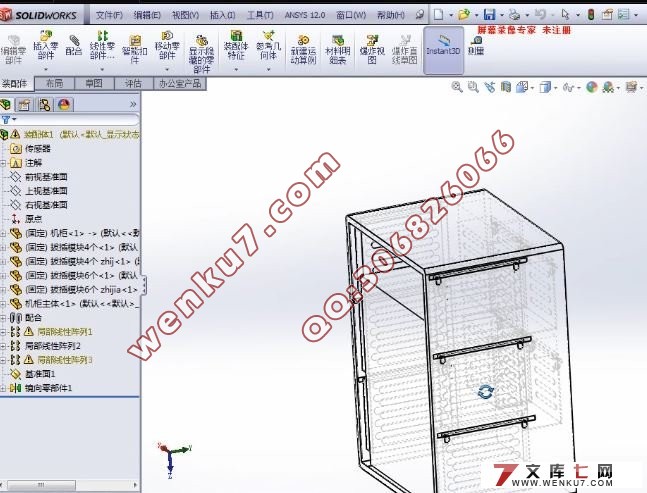

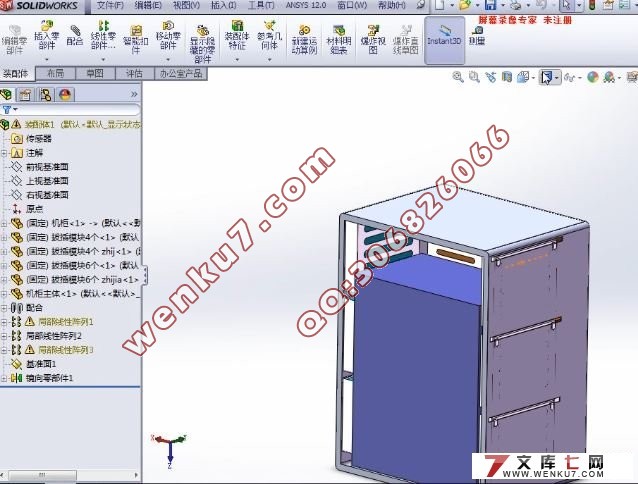

舰载电子机箱结构设计(CAD,SolidWorks三维)(任务书,说明书16000字,cad图纸4张,SolidWorks三维)
【摘要】随着计算机和微电子技术的日益成熟，推动了我国数控技术的发展，国产数控系统相继开发成功，使我国数控机床在性能上、品质上得到了保障。由于数控机床有着对工件改型的适应性强、提高生产率、加工精度高等特点，因此数控技术在钣金机床上得到了广泛应用，它解决了钣金加工中存在的批量大、形状复杂、零件精度高等问题。数控钣金机床在生产中的应用大大提高了钣金加工能力、使钣金件在质量上、产量上得到保证，同时也大大的降低了工人的劳动强度。
Abstract:
With the development of computer and microelectronics technology becomes more mature, promoted the development of CNC technology in China, domestic CNC systems have been developed, the NC machine tool in our country are in the performance, quality guarantee. The NC machine tool has a workpiece modified adaptable, high productivity, improve processing accuracy, so the numerical control technology has been widely applied in sheet metal machine, which solves the problems of sheet metal processing in large volume, complex shape, high precision parts. Application of CNC sheet metal machine tool in the production of sheet metal processing capacity is greatly improved, so that the sheet metal is guaranteed in quality, yield, but also greatly reduces the labor intensity of workers.
【关键词】数控冲床 钣金加工 冲压
舰载电源变换器是为舰船提供多路直流电源的关键设备，由机柜（框架）及内置拔插式变电盒（计两种规格）装配而成，设计总自重载荷2000N。电子设备总体尺寸要求为：长600（机柜主体部分长度500）、宽450（主体部分宽度300）、高度800（主体高600），超出主体部分的尺寸为安装支架等结构。机柜内置长275*宽220*高105拔插模块4只，及长275*宽220*高45拔插模块6只，前者需强化散热，后者散热量较小，直接通风散热。工作温度低于50摄氏度，强盐雾腐蚀环境。
要求设计该电子设备柜体外结构及电源盒支持内件，包括电源盒的定位与锁紧装置。
电子机箱的特点编辑
1.型材焊接框架，结构稳固
2.内部托盘空间可根据客户要求自由调整
3.高密度网孔前门及高密度网孔后门，同时解决设备保护、通风散热等方面的要求
4.四风扇顶部设计，上下走线通道均可关闭
5.钣金机箱机柜配有万向高承重脚轮，高承重加强型地脚螺丝 6.连接板、安装条经镀、锌处理，具有良好的接地性能 [1]7.齐全的可选配件
8.钣金机箱机柜采用快开侧门，方便安装和维修
电子机柜的特点编辑
1、具有良好的技术性能
2、具有良好的使用性和安全防护设施，便于操作、安装和维修，并能保证操作者安全。
3、便于生产、组装、调试和包装运输。
4、合乎标准化、规格化、系列化的要求。
5、造型美观、适用、色彩协调。
机箱机柜设计的基本步骤编辑
详细研究产品的技术指标
产品的技术指标是设计、制造与使用的唯一依据，亦是检验产品质量的客观标准，为了正确的进行机箱结构设计，应深入实际，详细研究产品的各项技术指标，了解国内外同类产品或相近类型产品的结构与使用情况，然后再确定结构的形式。
确定机箱的类型和外形尺寸
1、 机箱类型是在总体布局过程中，根据不同的产品应用需求，制定各种不同方案，经过讨论分析和比较而确定是挂墙式、桌面式、还是上架式的。
2、机箱尺寸是按机箱内元器件的大小确定初步尺寸，然后根据这个尺寸选用标准尺寸；也可先选定标准的外形尺寸，再进行箱内的元器件布局分配。
面板设计、机箱内元器件的排列布局
1、 面板的尺寸是在机箱类型、尺寸确定后定下的，而面板上各种操纵和显示装置的选择和布局，应该根据电原理图的要求、人机工程、造型、通风等因素综合考虑。 2、 机箱内部元器件的排列是根据电原理图，主要元、器件的外形尺寸及相互关系，并考虑通风、减振、屏蔽及走线的方便美观程度等来确定的。
|
