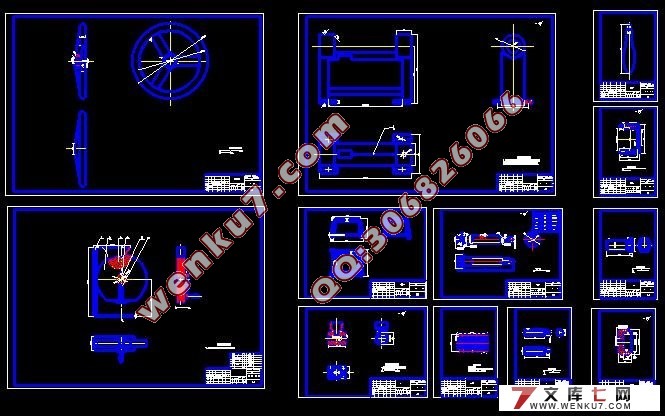

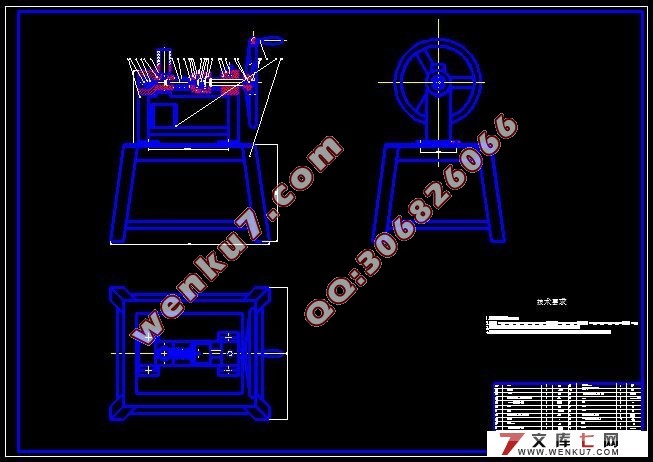

螺杆式紧压茶叶机的设计(含选题审批表,任务书,开题报告,中期检查表,论文说明书12800字,CAD图纸13张)
摘 要：本文分析我国茶叶加工现状，设计出一种紧压茶块加工机械。紧压茶大多为发酵砖茶,饮用前必须先将其掏碎后在锅中烹煮出茶叶汁味才可饮用。将绿茶通过专用机具加工成小块的紧压茶，不需复水蒸压，保持绿茶原有的形态和品质，并可将绿茶加工成各种形状、大小不一的紧压茶，以及加工表面带字的紧压茶。这种茶耐储藏，饮用既方便又卫生，还能保持和提高了绿茶的原有形态和品质。所具有的优点使其带来很高的附加值, 本次毕业设计对这种机械进行初步的设计和研究。并在样机的基础上，进行了部分的改进。
关键词：紧压茶；改进；螺杆；模具
Design of a Screw Type Compressing Machine for Tea
Abstract: The article analyses the status quo of the tea manufacture in our country, that design a new clamping device for tea .This grows tea bears the preserve, drinks with both facilitates and the health, but also could maintain and enhance green tea's original shape and the quality.It make the green tea through the special machine processed into small pieces of tightly compressed tea, don’t need after water autoclaved, keep the original shape and quality green tea, and can be processed into various shapes, green tea tightly compressed size differ with words, and the machined surface tightly compressed tea. Has the merit causes it to bring the very high attachment value, this topic design specially carries on the preliminary design and the research to this kind of machinery. And in the prototypical foundation, we have made the partial improvements.
Keywords: Clamp Tea；Improve；Screw rod；Mold
2 设计原理与设计方案
2.1 设计原理
基本结构，为了可靠方便的进料，螺杆式紧压茶叶机采用垂直进料，水平挤压的方式。
螺杆式紧压茶叶机由动力部分，传动部分，连接部分，执行部分，辅助部分组成。
动力部分，动力部分由人工手动来提供动力，通过人的右手转动手轮，手轮将转矩传递至螺杆。
传动部分，传动部分由螺杆和推力球轴承组成，螺母固定，螺杆旋转，螺杆接受手轮传递过来的力矩，将旋转运动转化为直线运动，推动推力球轴承前进，推力球轴承与执行部分—模柱，通过连接件发生运动关系。
连接部分，连接部分比较关键，是该机械系统中比较复杂的部分，主要由内螺纹套（连接套），和外螺纹套（外连套）通过螺纹连接来实现传动部分和执行部分之间的动作。
执行部分，执行部分主要由模柱来实现，弹簧也起辅助执行的作用，在螺杆传动的同时，压缩弹簧，弹簧压缩模套，使传动紧凑。
辅助部分，辅助部分主要使指对该装置起补充和完善的部分，主要指支撑架部分，茶块接收部分。
其中模柱，模套的结构形状大小由加工成型的产品来决定，改变料斗出口大小及施加茶叶推力可控制进料多少，因而也就决定了紧压茶的厚度和重量。
