小型玉米脱粒机的设计(含cad零件图和装配图)

来源:wenku7.com  资料编号:WK73944 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK73944
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

小型玉米脱粒机的设计(含cad零件图和装配图)(选题审批表,任务书,开题报告,中期检查表,毕业论文说明书10900字,CAD图纸15张)
摘  要 为了减轻农民的劳动强度,提高农业作业的机械化程度,针对玉米穗本身特征进行玉米脱粒机的设计,该机主要由入料口、传动装置、脱粒装置、出料斗、机架等部件组成。脱粒装置主要由腰轮和鼓轮组成,在脱粒时鼓轮和腰轮同时反向旋转,对玉米盘进行挤搓,使玉米籽之间的间隙有所增大,又由于鼓轮与腰轮存在转速差,使得玉米籽与玉米穗之间发生相互撮动,以实现籽穗分离。该机具有作业顺畅、运行可靠、脱净率高、损失率等特点。
关键词:玉米脱粒机;腰轮;鼓轮

Design on Colored Thresher
Abstract:In order to reduce the labor intensity of farmers, and increase the level of mechanization,I designed the corn sheller based on concob’s own characteristics.The machine is mainly consists of the drive component ,the feeder hopper,the shellerunit ,the outlet hopper,and the brackets.The shellerunit is consists of back wheel and drun wheel,The back wheel and the drun wheel would tern in opposite direction at the same time when the threshing machine is working.It will squeeze the concob,and increase the gap of every corn.And because of the disparity of the back wheel and drun wheels’retate speed,make the corn and the corncob conflict each other,and separate the corn and corncob.This machine can work fuluently,and have good operational reliablity and low loss ratio.
Key words:corn sheller; back wheel ;drum wheel

研究的目标和内容
根据农艺技术要求,设计一种新型简单的玉米脱粒装置。为简化结构,降低成本,使农民买得起、用得起,在方案策划时,充分考虑在不同经济状况下的承受能力,设计成简易性,将充分考虑脱粒机的广泛适应性,采用简单易行的方法,保证不过多增加造价.使农民享受价廉物美的玉米脱粒机。
本机型设计主要包括玉米脱粒机构、装置及其工作原理,在此基础之上完成零部件的设计计算,完成装配图、主要零部件图样的绘制。初步确定结构形式由机架、鼓轮、腰轮、带轮、传动装置、电机、轴承及轴承座等组成。
2    玉米脱粒机的设计原理
2.1  设计的依据
脱粒适应的玉米棒的直径为20~60mm;玉米棒长度≥30mm;生产效率达到50kg/h;
切净率≥97﹪;配套动力≤1.5kw;主机重量260kg。
2.2  玉米脱粒机结构及工作原理
本机主要由入料口、腰轮、鼓轮、传动装置、动力装置、支撑零件和机架组成。
入料部分:入料口与玉米脱粒机的上盖部分相连,它是利用一厘米厚的铁板制成
将已拨皮的玉米从入料口进入,下滑到脱粒部位,即腰轮和鼓轮之间,进行脱力
脱粒装置:脱粒装置包括腰轮和鼓轮。脱粒时鼓轮和腰轮同时反向转动做啮合状,玉米盘进行挤压,使玉米籽之间的间隙有所增大,又由于鼓轮与腰轮的转速不同,腰轮是鼓轮的1倍,使得玉米籽与玉米盘之间发生相互撮动,以达到籽盘分离。该设计巧妙的利用腰轮与鼓轮相互转动、撮动,使玉米盘在挤压、撮动力的作用下,瓜籽之间间隙变大的瞬间,进行撮动脱粒,然后净粒,完成脱粒。
传动装置:本脱粒机主要选用的是带传动和链传动,通过2个带轮和4个链轮之间的相互配合来完成传动。


小型玉米脱粒机的设计(含cad零件图和装配图)
小型玉米脱粒机的设计(含cad零件图和装配图)
小型玉米脱粒机的设计(含cad零件图和装配图)
小型玉米脱粒机的设计(含cad零件图和装配图)
小型玉米脱粒机的设计(含cad零件图和装配图)
小型玉米脱粒机的设计(含cad零件图和装配图)


目  录
摘要…………………………………………………………………………………1
关键词…………………………………………………………………………………1
1 前言…………………………………………………………………………………1
1.1 研究的目的和意义…………………………………………………………1
1.2 国内外研究现状…………………………………………………………2
1.3研究的目标和内容…………………………………………………………2
2 玉米脱粒机的设计原理…………………………………………………………2
2.1 设计的依据…………………………………………………………………3
2.2 总体设计简介………………………………………………………………3
2.3 玉米脱粒机的总体设计……………………………………………………3

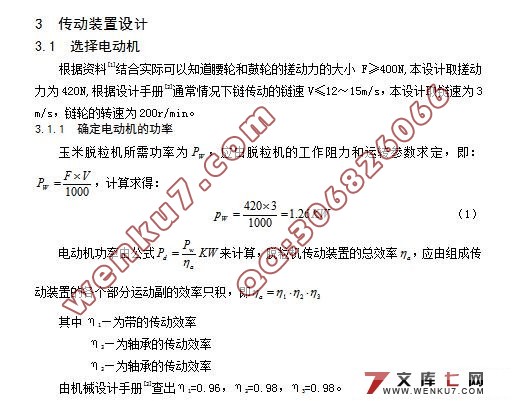

3 传动装置的设计………………………………………………………………3
3.1 选择电动机…………………………………………………………………4
3.1.1 确定电机功率………………………………………………………4
        3.1.2 确定电机转速和机型……………………………………………………5
3.2 V带及带轮的传动设计…………………………………………………………………5
3.2.1 带轮材料的选择……………………………………………………5
3.2.2 V带的设计和计算…………………………………………………7
3.2.3 主动带轮的结构设计………………………………………………8
3.2.4从动带轮的结构设计………………………………………………8
3.3 链传动设计…………………………………………………………8
3.3.1 链轮材料的选择……………………………………………………8
3.3.2 链轮的基本传动方案………………………………………………8
3.3.3滚子链的设计……………………………………………………11
3.3.4链轮1的设计………………………………………………………12
3.3.5 链轮2,链轮3,链轮4的设计…………………………………13
3.4 轴的设计……………………………………………………………13
3.4.1轴1的设计与效核…………………………………………17
3.4.2轴2的设计与效核…………………………………………17
4玉米脱粒装置的设计……………………………………………………………18
4.1 腰轮的设计………………………………………………………………18
4.1.1腰轮滚齿的设计…………………………………………………19
4.1.2腰轮轴的设计效核…………………………………………20
4.1.3轴对腰轮的设计………………………………………20
4.2鼓轮的设计……………………………………………………………21
4.2.1 鼓轮轴的设计与效核……………………………………………21
5机架的设计…………………………………………………………………23
6结论…………………………………………………………………23
参考文献……………………………………………………………………………23
致谢………………………………………………………………………………24
