一种回转机械手结构机械设计(含CAD图,PROE三维图)

来源:wenku7.com  资料编号:WK717996 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK717996
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

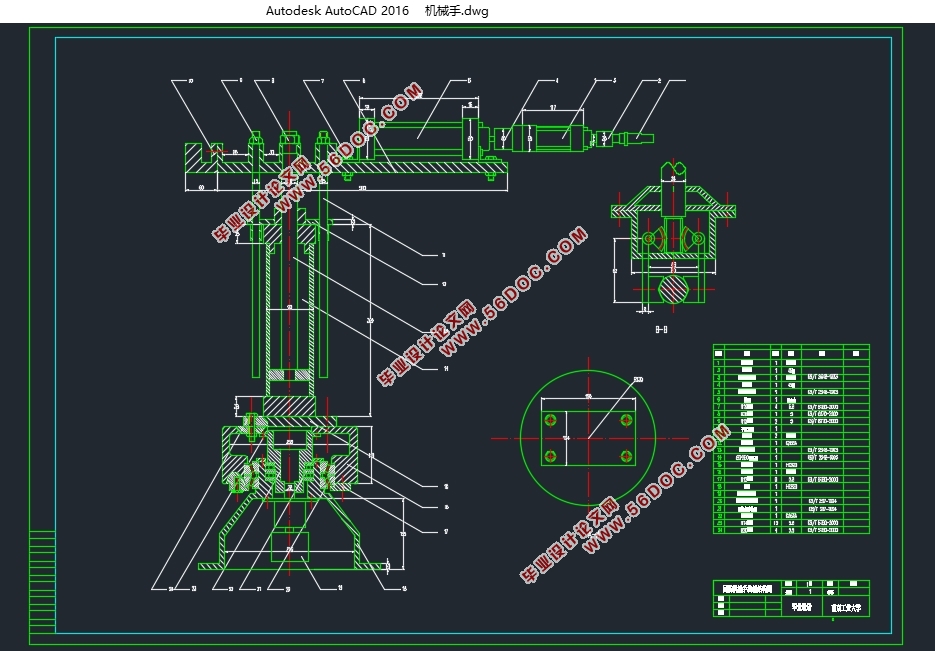

一种回转机械手结构机械设计(含CAD图,PROE三维图)(开题报告,论文说明书12000字,CAD图1张,PROE三维图)
摘要
机械手结构在现代制造业中已经被广泛运用于各个方面,特别是在搬运,装卸,喷漆,焊接等工业用处,能够极大的降低劳动力成本和减少生产过程中的危险,并且可以适应各种恶劣环境。在本课题中,需要设计一种回转机械手的机构,完成对工件的九十度搬运,而且需要承受100kg的冲击载荷。
本文将通过对现有机械手形式的分析和发展现状,设计一种具有上下升降,前后伸缩以及回转三个自由度的机械手。总体设计采用圆柱式机器人结构,手部利用小型气缸带动手爪进行夹持运动,手臂部分分别利用两个液压缸,在x轴方向进行伸缩运动,在z轴方向进行升降运动,而机械手的回转部分将采用直流电机配上行星减速器完成90度的回转运动。在支撑结构中加入导轨以增加机械手的强度,从而承受冲击载荷。
在结构设计和理论计算之后,将通过Pro/E软件进行三维的建模和运动仿真,以便完善机械手的实际使用。并结合市场产品的经济性分析,择优选择出性价比较高的结构零件。
关键词:机械手,液压驱动,三维建模。
Structural Mechanical Design and Simulation of a Rotary manipulator
Abstract
Manipulator structure has been widely used in modern manufacturing industry, especially in handling, loading and unloading, painting, welding and other industrial uses, which can greatly reduce labor costs and reduce the risks in the production process. And can adapt to all kinds of harsh environment. In this paper, we need to design a mechanism of rotary manipulator to carry the workpiece at 90 degrees and bear the impact load of 100kg.
This paper will design a manipulator with three degrees of freedom, including up-down and up-down, forward and rear expansion and rotation, through the analysis and development of the existing manipulator forms. The overall design adopts the cylindrical robot structure, the hand uses the small cylinder to drive the claw to carry on the clamping movement, the arm part uses the two hydraulic cylinders separately, carries on the telescopic movement in the x-axis direction, carries on the lifting movement in the z axis direction, The rotating part of the manipulator will use DC motor and planetary reducer to complete 90 degree rotation. The guide rail is added to the supporting structure to increase the strength of the manipulator and to withstand the impact load.
After structural design and theoretical calculation, 3D modeling and kinematics simulation will be carried out through Pro/E software in order to perfect the practical use of manipulator. Combined with the economic analysis of market products, the structure parts with high cost-performance ratio are selected.
Keywords: manipulator, hydraulic drive, three-dimensional modeling.
本设计的任务是设计一种回转机械手,需要承受一定量的冲击载荷,并且能够抓取1kg的工件,进行90°的回转运动。
