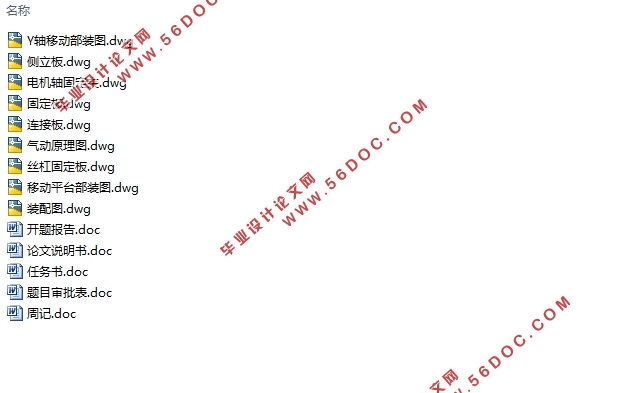

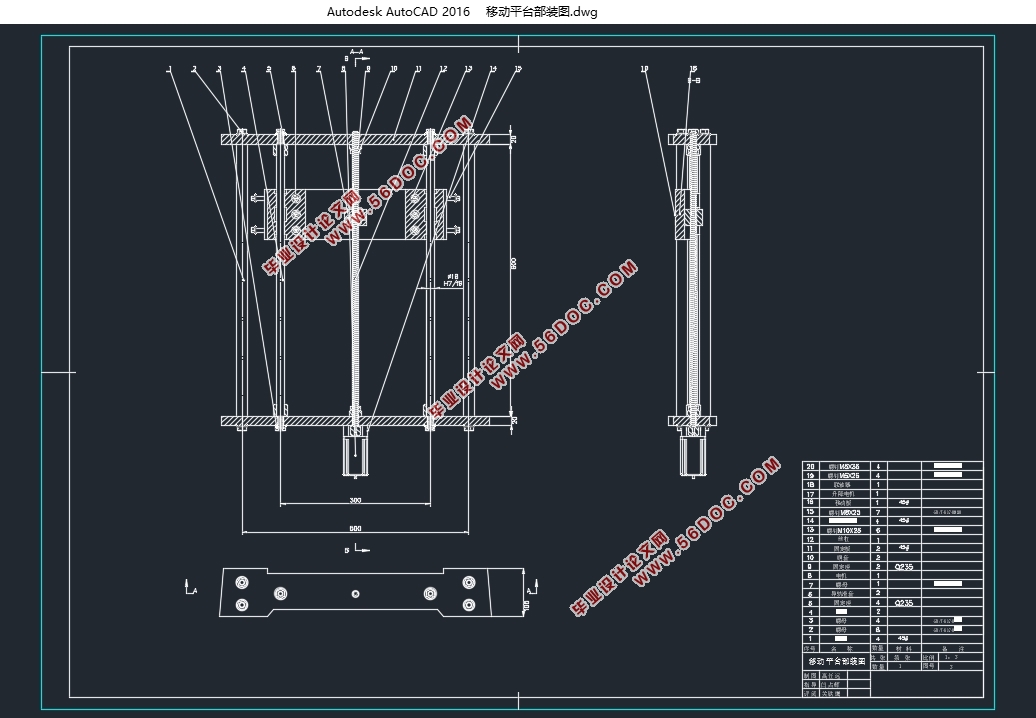

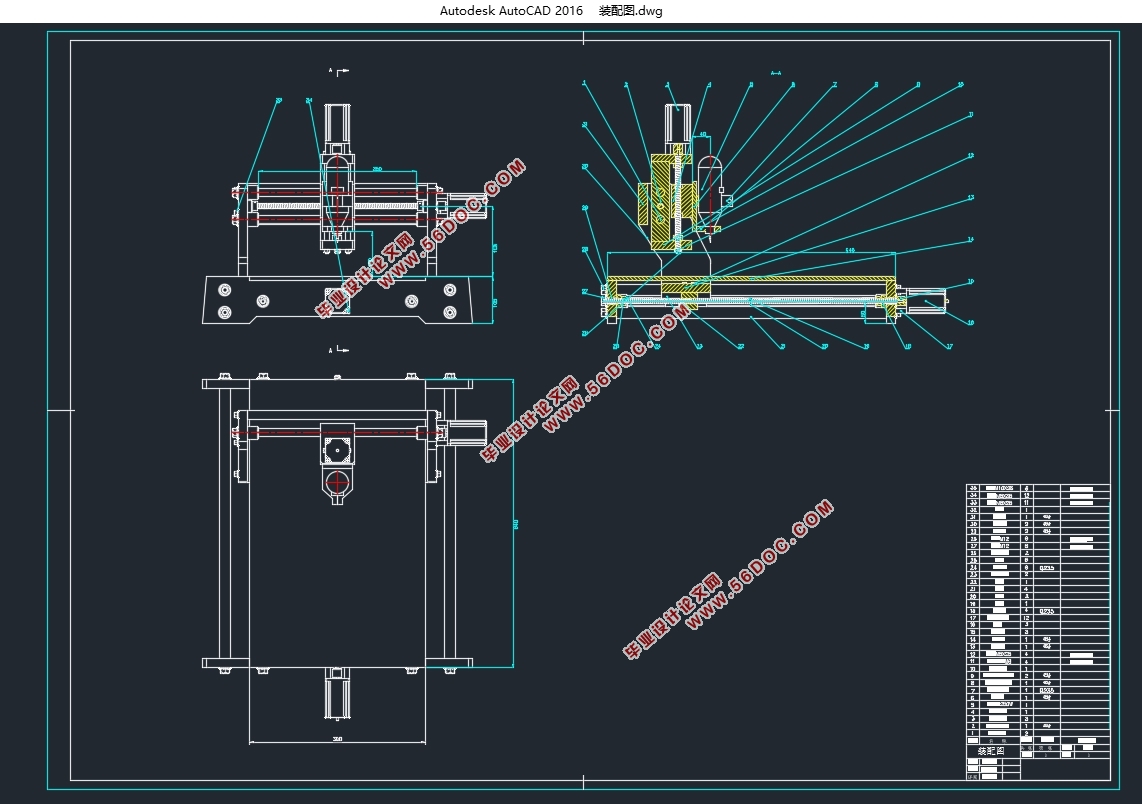

小型精密雕刻机机械结构的设计(含CAD零件图装配图)(选题审核表,任务书,开题报告,周记,论文说明书16000字,CAD图9张)
摘 要
在如今各种技术飞速发展，各行各业都在进步之中。例如机电一体化技术，也叫机械电子学，顾名思义，它主要是由机械技术，电子技术，控制技术，信息技术等多个技术构成。通过运用机械电子学技术，我国的机械行业也在步步高升，雕刻机就是运用该技术机器之一，而通过雕刻机生产的各种工艺品以及实用工具等物品，它们在促进我国的经济发展中，也占据了极大的比重。
参考了各种雕刻机产品的形状功能，内部构造等，主要设计了一款类似cnc三轴雕刻机结构的雕刻机。设计趋近的点为，需要的产品的精度机器可以加工出来，机械零件等安排经济合理，机器可以加工多种需要工艺品的实用工具，应用范围比较广。可用于各种手工工艺品的雕刻和加工，可以代替人力劳动。
本文详细介绍了它的各个方向的进给运动，X,Y,Z方向。也设计了它的主要结构，各种轴承支架等相关的。实现了雕刻机的自动化以及各种使用功能。
关键词
雕刻机 机械电子学 自动化
Abstract
In today's rapid development of various technologies, all walks of life are making progress. For example, mechatronics, also known as mechatronics, is mainly composed of mechanical technology, electronic technology, control technology, information technology and other technologies. Through the use of mechatronics technology, China's machinery industry is also rising step by step. Engraving machine is one of the machines using this technology, and various arts and crafts and practical tools produced by engraving machine also occupy a great proportion in promoting China's economic development.
Referring to the shape, function and internal structure of various engraving machines, a engraving machine similar to cnc three-axis engraving machine is designed. The design approach point is that the precision of the required products can be processed by machines, the arrangement of mechanical parts is economical and reasonable, the machines can process a variety of practical tools that need handicrafts, and the application range is relatively wide. Can be used for carving and processing various handicraft articles, and can replace manual labor.
This paper introduces in detail its feed movement in all directions, X,Y,Z y, z. It also designs its main structure, various bearing supports, etc. The automation of engraving machine and various functions are realized.
Keywords
Engraving machine mechatronics automation
1.主要设计参数
最小导线直径为4mil（0.1 mm），最新导线宽度为0.15mm，最小绝缘距离为0.15 mm，重复精度为0.02mm mm，最小钻孔直径为0.15mm，传动分辨率≤ 0.01mm，最大行程为500×375mm，主轴功率为200W－250W，主轴转速10000-60000RPM无级可调，三轴运动速度100×100×100mm / min，钻孔能力50次/ min
2.设计的主要内容
参考CNC3200A雕刻机，结合小型精密雕刻机的操作，完成总体设计计划，总体设计，组件设计等。
目 录
第1章 前言 1
1.1 课题背景 1
1.2 小型雕刻机及其发展现状 1
1.2.1 小型雕刻机的概念 1
1.2.2 小型雕刻机的应用和发展 3
1.2.3 小型雕刻机的特点 3
1.2.4 研究雕刻机的目的和意义 4
1.3 设计任务和主要内容 4
第2章 雕刻机的结构设计 6
2.1 雕刻机系统的组成 6
2.2 雕刻机的整体布局 7
2.3 进给结构 10
2.4 主轴选型设计 15
2.5 支撑结构 17
2.5.1 支架 17
2.5.2 工作台 17
2.5.3 底座 18
2.6 本章小结 19
第3章 小型精密雕刻机的主要参数计算 20
3.1 设计指标 20
3.2 切削力、扭矩以及功率的计算 21
3.3 雕刻机进给运动的计算与说明 24
3.3.1 滚珠丝杠副的计算 24
3.3.2 滚珠丝杠的计算 26
3.3.3 工作台电机的选择 28
3.4 导轨选型设计 30
3.4.1 导轨概述 30
3.4.2 导轨的分类 31
3.4.3 导轨的选型与长度计算 31
3.4.4 导轨副技术要求 32
3.5 联轴器的设计 33
3.5.1 联轴器选型 34
3.5.2 转矩校核 35
3.6 伺服电机的设计 36
3.7 轴承的设计 37
3.7．1轴承的选型 37
3.8 结论 39
第4章 设备的分析 40
4.1 经济成本分析 40
4.2 项目管理 41
4.3 设备安全、工作环境和能耗 42
4.4 项目对社会的影响 43
第5章 设计总结 44
参考文献 45
致 谢 46
|
