小麦精密免耕播种机整机设计(含CAD零件图装配图)

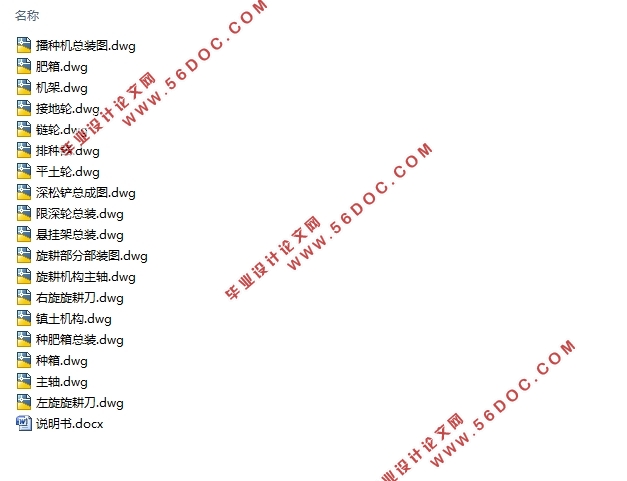

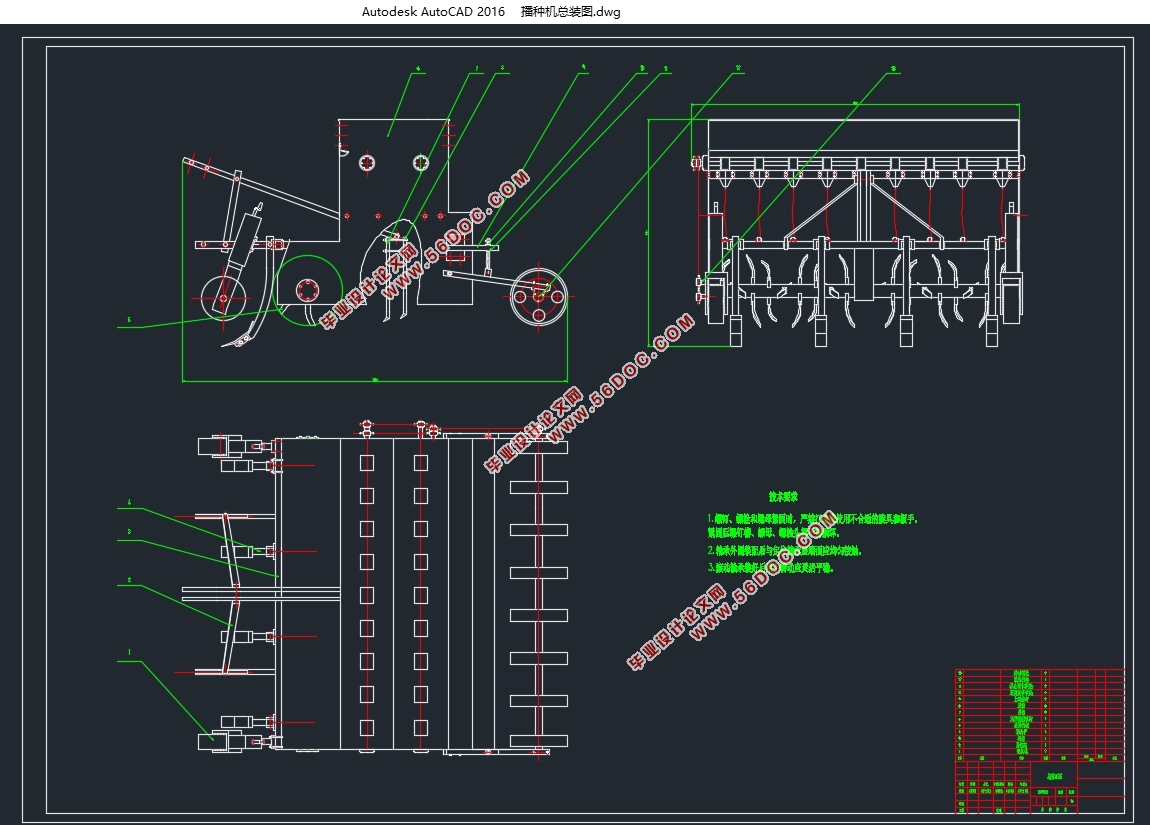

小麦精密免耕播种机整机设计(含CAD零件图装配图)(说明书6500字,CAD图18张)
随着时代不断发展，农业科技在发展过程中得到极大的提升，但是随着世界人口的不断增长，土壤肥力下降，人们开始对保护性耕作进行重视和研究。小麦是我国主要粮食作物之一，所以小麦的收成也是国家关注的事情之一，小麦的产量与播种技术息息相关，本设计就是针对保护土壤耕种进行的设计，该机能够保证小麦的精密播种，使生长的小麦分布合理，增强种子的使用率和成活率，保证小麦高产量。本机着重对开沟器，排种器，传动机构等进行结构设计。
关键词：小麦精密播种设计
工作原理
播种机工作时，通过拖拉机带动播种机向前运动，开沟器采用锄铲式开沟器，在驱动轮向前行驶时，通过齿轮传动，带动排种器上的额槽轮转动，使种子进入槽轮的槽中，进而落入输种管中，通过输种管进入挖好的土槽，后续的镇土机构将土压实在种子上，使种子与土壤紧密接触。
这种小麦免耕精密播种机的优点：排种器使用外槽轮式排种器，与过去的播种机排种器相比，凹槽的数量增多了，减少了脉动性；播种机的机架选用空心方钢，减轻了机体的总重量，提高播种机的工作效率。
开沟器上有调节机构，能够通过调节开沟器的高低来控制播深；开沟器采用锄铲式，优点是结构简单，开沟阻力小，物美价廉。
设计的主要内容有：1：限深轮、深松铲、开沟器、排种器、排肥器、镇压轮、种肥箱及传动机构等装置类型及结构进行设计。2：对于关键部件的设计及传动机构轴和齿轮的设计。
小麦精密播种机的主要参数
项目名称    单位    参数
输入功率    KW    120
外形尺寸（长宽高）    mm    1650 1360 1090
工作速度    Km/h    4
输送器转速    r/min    240
播种行数        9
播种行距    mm    160
