货车底盘总体布置的设计(含CAD装配图)

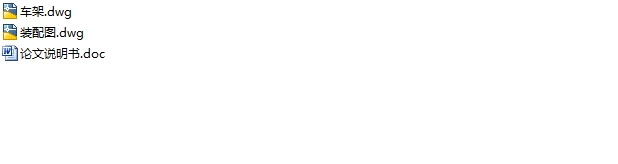

货车底盘总体布置的设计(含CAD装配图)(论文说明书20000字,CAD图纸2张)
1.1 整车总布置设计的任务
(1)    从技术先进性、生产合理性和使用要求出发，正确选择性能指标、质量和主要尺寸参数，提出总体设计方案，为各部件设计提供整车参数和设计要求；
(2)    对各部件进行合理布置和运动校核；
(3)    对整车性能进行计算和控制，保证汽车主要性能指标实现；
(4)    协调好整车与总成之间的匹配关系，配合总成完成布置设计，使整车的性能、可靠性达到设计要求。
1.2 设计原则、目标
（1） 汽车的选型应根据汽车型谱、市场需求、产品的技术发展趋势和企业的产品发展规划进行。
（2）选型应在对同类型产品进行深入的市场调查、使用调查、生产工艺调查、样车结构分析与性能分析及全面的技术、进行分析的基础上进行
（3）应从已有的基础出发，对原有车型和引进的样车进行分析比较，继承优点，消除缺陷，采用已有且成熟可靠的先进技术与结构，开发新车型。
    （4）涉及应遵守有关标准、规范、法规、法律，不得侵犯他人专利。
    （5）力求零件标准化、部件通用化、产品系列化。
1.3汽车设计过程
(1)调查研究与初始决策：选定设计目标，并制定产品设计工作及方针原则。
(2)总体方案设计：根据所选定的目标及对开发目标制定的工作方针、设计原则等主导思想提出整车设想，即概念设计（concept design）或构思设计。
(3)绘制总布置草图，确定整车主要尺寸、质量参数与性能以及各总成的基本形式。
(4)车身造型设计及绘制车身布置图：绘制不同外形、不同色彩的车身外形图；制作相应的造型的1：5整车模型；从中选优后，再制作1：5或1：1的精确模型。
(5)    编写设计任务书；
(6)    汽车总布置设计；
(7)    总成设计；
(8)    试制、试验、定型。
根据设计要求，本次设计的ZNZ1091中型货车的轴数为两轴，所选的驱动形式为4×2（后轮为双后轮）的布置形式。


目录
1.    概述    1
1.1 整车总布置设计的任务    1
1.2 设计原则、目标    2
1.3汽车设计过程    2
2. 整车型式的选择    3
2.1发动机的种类和型式    3
2.2汽车的轴数和驱动型式    3
2.4轮胎的选择    4
3.汽车主要参数的选择    5
3.1主要尺寸参数的选择    6
3.2整车质量参数估算    9
3.3主要性能参数的选择    13
4.发动机选型    18
4.1发动机基本形式的选择    19
4.2主要性能指标的选择    20
4.3传动系参数的选择    23
5.总布置图的绘制    24
5.1发动机及传动系的布置    25
5.2车头、驾驶室的布置    26
5.3动轴的布置    26
5.4悬架的布置    27
5.5车架总成外形及其横梁的布置    27
5.6转向系的布置    28
5.7制动系统的布置    29
5.8进、排气系统的布置    30
5.9操纵系统的布置    30
5.10车箱的布置    31
6. 运动校核    31
6.1 转向轮跳动图    31
6.2 传动轴跳动图    33
6.4 转向拉杆与悬架导向机构运动协调    34
