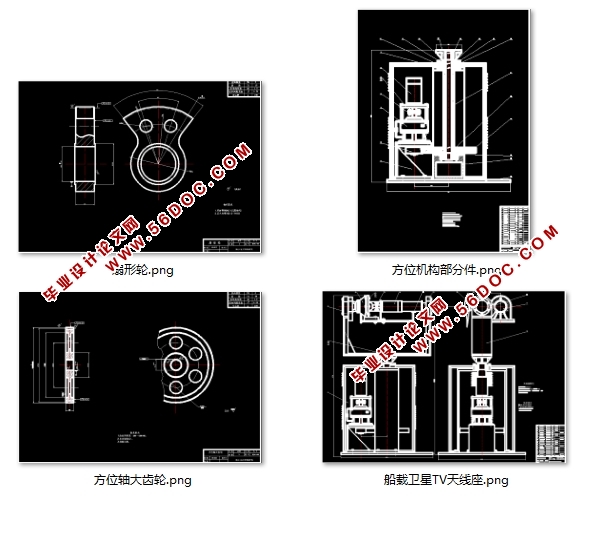

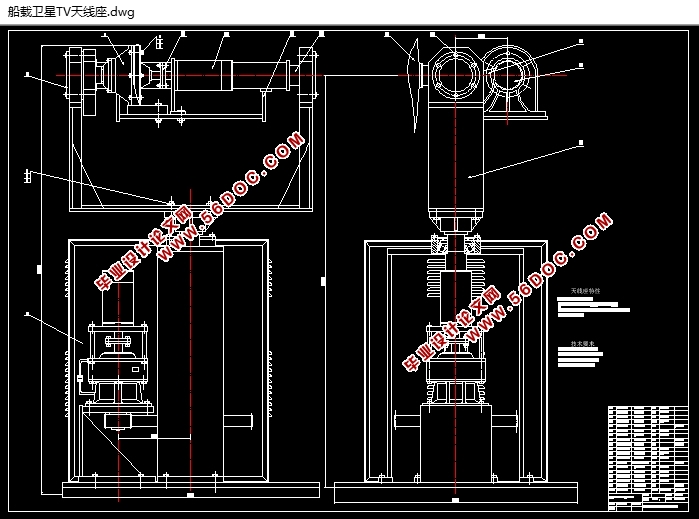

船载卫星TV天线座设计(含CAD零件图装配图)(任务书,外文翻译,设计说明书8000字,CAD图纸6张,答辩PPT)
摘 要
舰载卫星TV天线座是天线的支撑与旋转的机械装置,其功能是在舰艇摇摆条件下,补偿舰体运动引起的纵、横摇摆角,使天线保持水平,并以恒定转速驱动天线旋转,完成舷角机构扫描,并输出舷角信号。天线座支架设在船甲板上对其强度、刚度有较高的要求,同时要求耐冲击、振动,而且谐振频率要满足伺服系统带宽的需要。在船上设置卫星TV天线座帮助那些长期需要在船上工作的人以及出海游玩的人可以随时随地的收看到各种电视节目,解决长期在船上无法收看电视而带来的苦闷,让人们能有好的心情。并且还可以通过舰载卫星TV天线及时了解海上的天气情况,避免一些恶虐的天气。
本课题主要是天线座结构设计,主要是设计舰载卫星TV天线座的俯仰旋转运动以及天线的方位旋转运动,同时也要实现对于整体结构的设计。在对舰载卫星TV天线座结构的设计中,首先是传动方案的设计和方位轴的设计,其次是电机选型和结构设计等。在设计过程中要对所设计的零件用弯曲疲劳强度进行检验和校核,以保证设计的合理性。并且要用AutoCAD画设计出的天线座的总装图和部分零件图,标注相关的尺寸,写好明细栏,方便别人读图、理解图。
关键字:天线座,支架,设计,校核,总装图
研究主要内容
课题来源于生产实际应用项目,该课题主要是针对船载卫星TV天线座进行传动和结构的设计,主要工作内容包括船载卫星TV天线传动方案拟定、方位和俯仰传动设计,电机选型、结构设计、3维和2维图纸绘制等。
通过本次毕业设计,不仅要巩固本科四年内所学的机械专业方面知识,而且更要学习和使用新的计算技术,新的知识。并培养学生科学研究能力和自学能力,提高查阅资料、外文翻译的能力,以及和综合应用基础理论和专业知识的能力,进一步增强分析问题和解决问题的能力。最终通过毕业设计,使学生具简单机械设计能力。
主要技术指标
天线直径2200mm;
方位轴传动比i=50;
俯仰轴传动比i=50;
转角:方位>3600,俯仰150~900
该方案是船载卫星TV天线座设计,舰载卫星TV天线座是天线的支撑与旋转的机械装置,其功能是在舰艇摇摆条件下,补偿舰体运动引起的纵、横摇摆角,使天线保持水平,并以恒定转速驱动天线旋转,完成舷角机构扫描,并输出舷角信号。天线座支架设在船甲板上对其强度、刚度有较高的要求,同时要求耐冲击、振动,而且谐振频率要满足伺服系统带宽的需要。在船上设置卫星TV天线座帮助那些长期需要在船上工作的人以及出海游玩的人可以随时随地的收看到各种电视节目,解决长期在船上无法收看电视而带来的苦闷,让人们能有好的心情。并且还可以通过舰载卫星TV天线及时了解海上的天气情况,避免一些恶虐的天气。
原理简述:对于天线座的俯仰转动部分由步进电机带动行星摆线针轮减速器,此级传动比为i=17,小齿轮与减速器通过键连接,大扇形齿轮固定在上支架上,此级传动比i=3,通过电机的转动带动天线俯仰转动,天线是通过螺栓与俯仰轴固定在一体,传动范围为15°—90°。方位轴的驱动系统是110BYG5-04步进电机,带动减速器,大小齿轮,从而使方位轴转动,其转动范围大于360°。下支架开有调速孔,以便消除齿轮的齿侧间隙,减少传动中的误差。在方位轴上转上传感器,把方位轴转角的度数以电信号输出,以反映天线的运动规律及轴的方位角。当方位轴转动极限位置时,检测装置会通过输出信号来控制系统,使电机制动或反转。在整个座架的外面有做防护和密封的铁皮罩,铁皮罩可以拆卸,而且在其上面开有通风装置。整个防护装置的框架用角铁焊接在一起。防护罩的上箱盖做成活动的两块,便于拆卸和维修方便。当防护罩与联接头连接时,既要不互相摩擦,又要防止水进入防护罩内,另外在天线支架的底板上的两边应转有平衡块,使俯仰转动部分尽可能达到静平衡,以减少不平衡力矩,减轻电机的负载。
目录
前 言 1
第一章 技术要求及方案的拟定 2
1.1. 技术要求 2
1.2.方案的拟定 2
第二章 原理简述 5
第三章 设计内容 6
3.1.设计题目及参数 6
3.2.传动方案及简图 6
3.3.减速器及电机的选择 7
3.4.传动比的分配 7
3.5.传动参数的计算 8
3.6.齿轮传动的设计 8
3.6.1.方位轴齿轮传动的设计 8
3.6.2.俯仰轴齿轮传动的设计 10
3.7.轴的设计 12
3.7.1.方位轴的设计 12
3.7.2.俯仰轴的设计 12
3.8.联轴器的选择 13
3.9.轴承座的设计 13
9.1.方位轴承座的设计 13
9.2.俯仰轴承座的设计 13
3.10.法兰盘的设计及简图 14
3.11.键的校核 14
3.11.1.套筒与方位轴之间键的校核 14
3.11.2.套筒与法兰盘之间键的校核 15
3.11.3.套筒与大齿轮间键的校核 15
3.11.4.小齿轮上键的校核 15
3.12.支撑架的设计 16
3.12.1.方位件的支撑架设计 16
3.12.2俯仰支撑架的设计 16
3.13.大齿轮的设计 16
3.14.扇形齿轮的齿数确定及外形设计 17
3.15.方位轴承的选择及校核 18
3.16.方位轴的校核 20
第四章 全文总结 22
参考文献 23
毕业设计小结 24
致谢 25
|
