中耕除草机总体设计(含CAD零件图装配图)

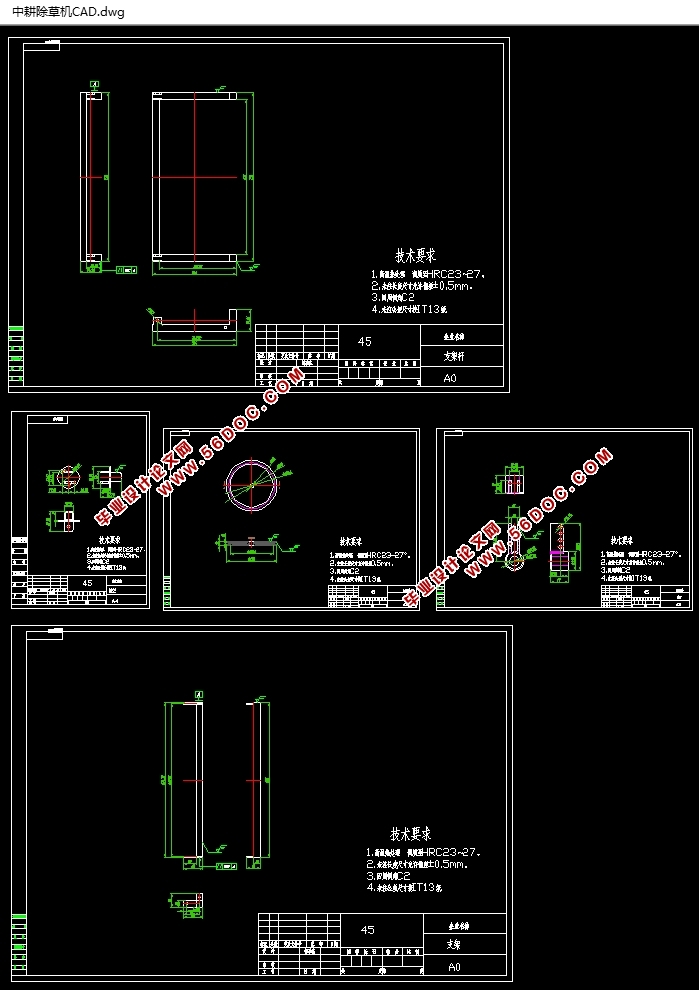

中耕除草机总体设计(含CAD零件图装配图)(设计说明书10000字,CAD图纸6张)
摘要
本毕业设计是一个中耕除草机的设计。首先，中耕除草机作了简单的概述；接着分析和中耕除草机计算方法的选择原则；然后根据这些设计准则与计算基础的设计；然后检查除草辊轮装置的主要部件的选择。普通型中耕除草机由六个主要部件组成：目前，中耕除草机向长距离，高速度，低摩擦的方向发展，近年来，中耕除草机就是其中的一个。在设计中，该中耕除草机的研制与应用，目前我国与国外先进水平相比仍有较大差距，在过程中的国内设计和中耕除草机的制造中存在着许多问题。
中耕除草机设计代表了设计的一般过程，对今后的设计工作的选择有一定的参考价值。
关键词：中耕除草机      传动装置      除草

Abstract
This graduation project is the design of a medium-tillage weeder. Firstly, a brief overview of the mid-tillage weeder is given. Then, the selection principles of the calculation methods of the mid-tillage weeder are analyzed. Then, the design of the design criteria and the calculation basis are given. Then, the selection of the main components of the cross-roll device is checked. Ordinary medium-tillage weeder consists of six main components: at present, the medium-tillage weeder is developing in the direction of long distance, high speed and low friction. In recent years, the medium-tillage weeder is one of them. In the design, the development and application of this kind of weeder still lags far behind the advanced level of foreign countries. There are many problems in the process of domestic design and the manufacture of this kind of weeder.
The design of mid-tillage weeder represents the general process of design and has certain reference value for the selection of future design work.
Key words: Weeding by transmission device of medium tillage weeder

研究内容
3.1除草辊轮旋转装置
除草辊轮旋转的方式是采用拖拉机动力转换成机械能，从而使除草辊轮进行旋转，除草辊轮旋转装置主要由旋转主轴、除草辊轮轴承和轴承组成。通过除草辊轮轴承带动一对啮合轴承实现。
3.2 除草辊轮
采用除草辊轮式拉紧装置，主要有压紧轴承和除草辊轮两大部分，通过除草辊轮的选择，以及压紧轴承的选择，并计算出拉紧力。
3.3除草控制系统
1.左右水平调整。将带有除草机的拖拉初停在平坦地面上，降低除草机，使除草刀片距离地面5厘米，观察左右刀尖离地高度是否一致，以保证作业中刀轴水平一致，耕深均匀。
2.前后水平调整。将除草机降到需要的耕深时，观察万向节夹角与除草机一轴是否接近水平位置。若万向节夹角过大，可调整上拉杆，使除草机处于水平位置。
3.提升高度调整。除草作业中，万向节夹角不允许大于10度，地头转弯时也不准大于30度。因此，除草机的提升，对于使用位调节的可用螺钉在手柄适当位置拧限位;使用高度调节的，提升时要特别注意，如需要再升高除草机，应切除万向节的动力。
2 除草辊轮压紧机构
采用除草辊轮轴承分别驱动将液体的压力能转换成机械能.
3 除草控制部分
由各自独立的除草回路组成，主泵通过各除草回路控制轴承和除草辊轮轴承，使除草辊轮产生相应动作。全除草驱动使除草辊轮工作平稳、结构紧凑。
4   拟采取的技术措施
     除草辊轮压杆式结构紧凑，可以改善组成机构零部件的受力情况，零件数量相对较少，加工制造比较容易。如今大中型中耕除草机钳杆除草辊轮多数采用这种结构。
     除草辊轮旋转机构采用除草辊轮轴承分别驱动，体积小、结构简单、容易解决制动、缓冲和超载保护问题。而一个除草辊轮轴承驱动的除草辊轮旋转机构适用于小型中耕除草机。
     除草辊轮压紧采用除草辊轮轴承控制完成，除草辊轮轴承后置，压紧块与钳臂连接处连接牢固且易于拆卸更换。


目   录
摘要    2
一、    绪论    5
1. 国外研究现状    5
2. 国内研究现状    5
3. 除草机的分类    6
4. 研究内容    6
二、    中耕除草机材料介绍及选择    8
三、中耕除草机主要零部件设计计算    10
1、中耕除草机除草辊轮断面设计方式    10
2、整体除草辊轮架强度的计算    11
3、除草辊轮变形度计算    13
四，除草辊轮的设计方法：    15
1 除草辊轮旋转装置    15
2除草辊轮的设计    16
3、除草辊轮中央断面设计    16
五，除草辊轮的除草机构的设计：    18
1 除草辊轮的除草机构    18
2、最大歪斜侧向力    18
3，除草辊轮中央断面合成应力：    19

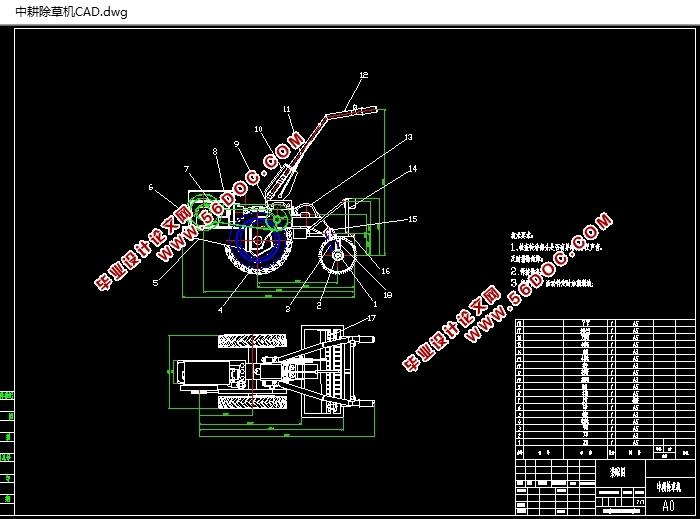

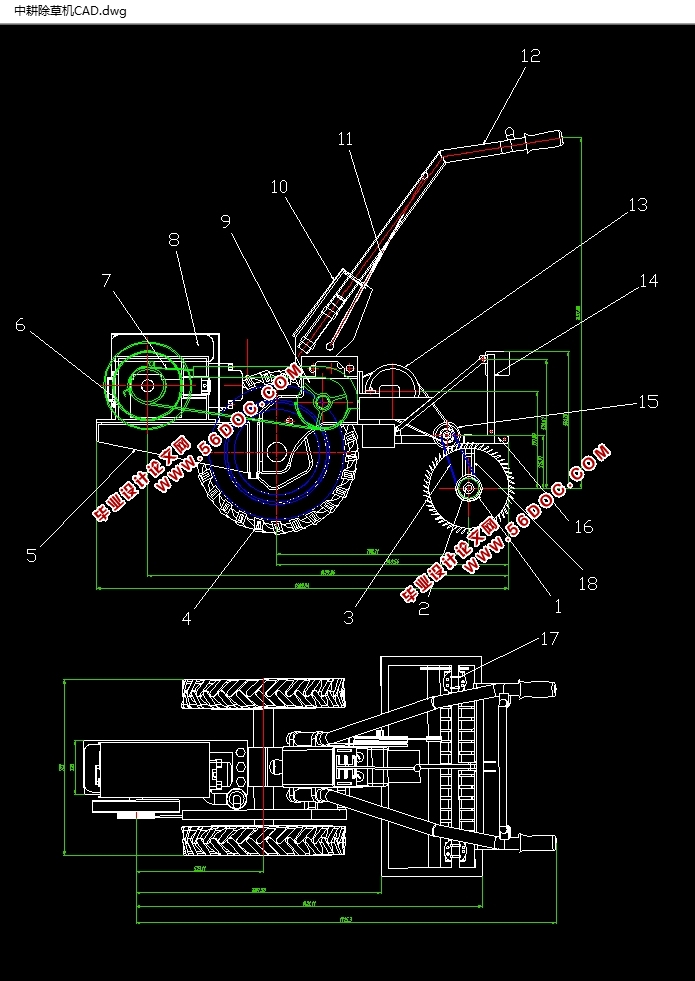

六、中耕除草机装配图    20
七、除草装置的设计计算    20
7.1计算工作循环中的最大载荷    20
7.2 轴的设计计算    23
1  轴承轴的设计计算    23
2 .轴的结构设计    24
3  轴的强度计算    24
4 主动轴承轴的设计计算    25
7.4 传动结构及设计    25
八  除草刀片的选择    28
8.1  按强度选用除草刀片    29
8.2 计算功率     29
九  除草除草刀片强度的计算    30
十  发动机的设计与选择    31
致谢    35
参考文献    36
