黑板擦清洁器关键技术开发与结构设计(含SolidWorks三维图)(任务书,开题报告,外文翻译,论文说明书11000字,SolidWorks三维图)
摘要
设计了一种适用于教育过程中的一种黑板擦的清洁装置，设计出一种可以自动清理黑板擦灰尘的装置，避免了课堂上清理黑板擦造成粉尘飞扬影响老师和同学身体健康的情况。本设计方案利用了3D打印技术和吸尘器的旋风除尘原理，并且对此设计原理进行了结构上的优化设计和安排。详细介绍了此设计方案工作原理和工作过程，外部设计包括外观设计和整体的结构设计等。本设计完全是自主设计，具有实用性强，操作简单，对环境污染小，美观，易于操作等优点，可以在很大程度上方便教学，极大改善了老师们的教学环境，是一个创新型设计。
关键字：黑板擦，3D打印，旋风除尘，创新
Abstract
A blackboard eraser cleaning device suitable for the education process is designed, and a device capable of automatically cleaning dust on the blackboard eraser is designed, so that the situation that dust flying in the classroom caused by cleaning the blackboard eraser affects the health of teachers and classmates is avoided. This design scheme makes use of 3D printing technology and cyclone dust removal principle of dust collector, and makes structural optimization design and arrangement for this design principle. The working principle and process of this design scheme are introduced in detail. The external design includes exterior design and overall structural design, etc. This design is completely self-designed and has the advantages of strong practicability, simple operation, little environmental pollution, beautiful appearance, easy operation, etc. It can facilitate teaching to a great extent, greatly improve the teaching environment of teachers, and is an innovative design.
Key Words:Blackboard eraser, 3D printing, cyclone dust removal，Innovation
本设计的内容

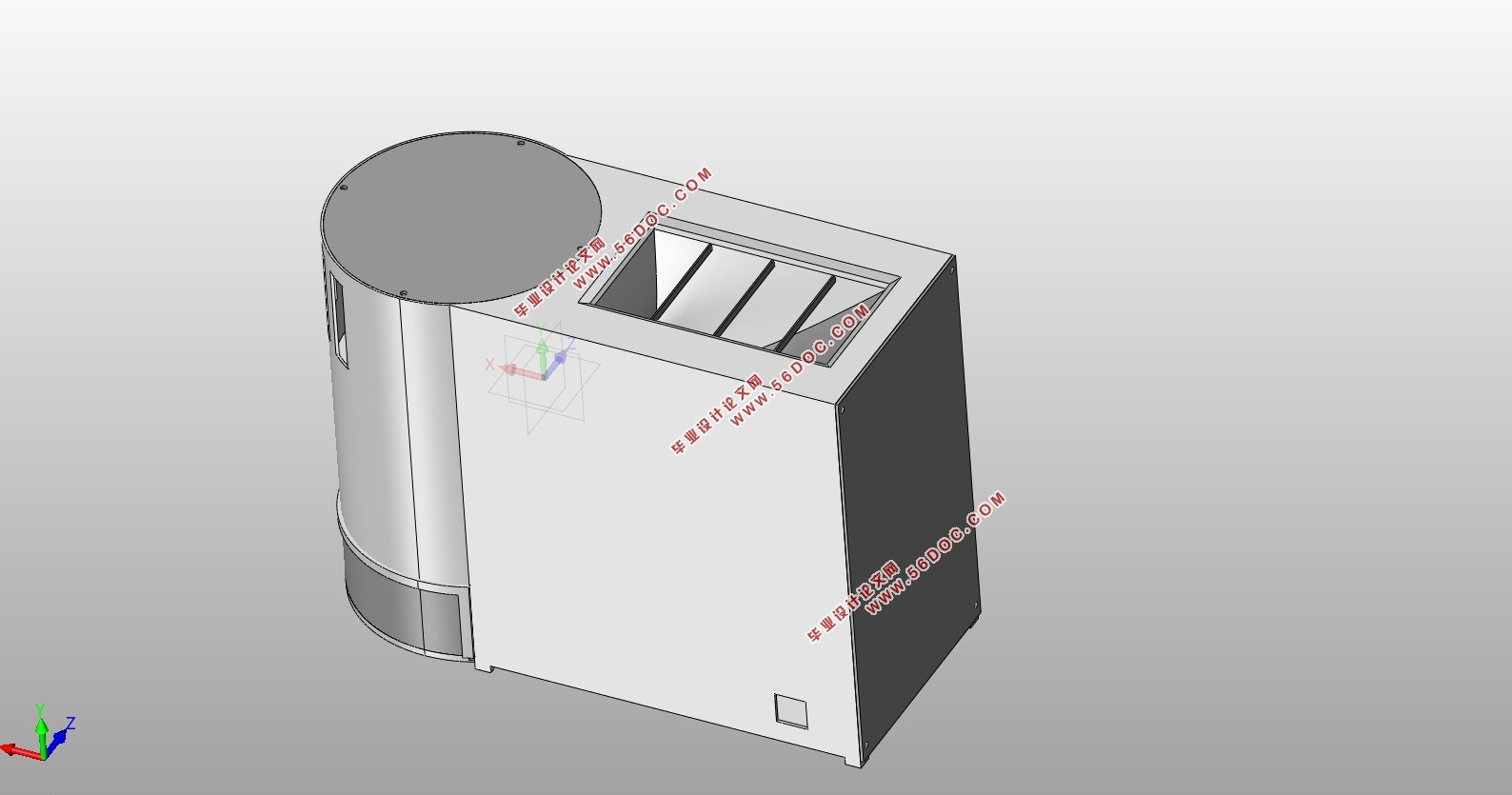

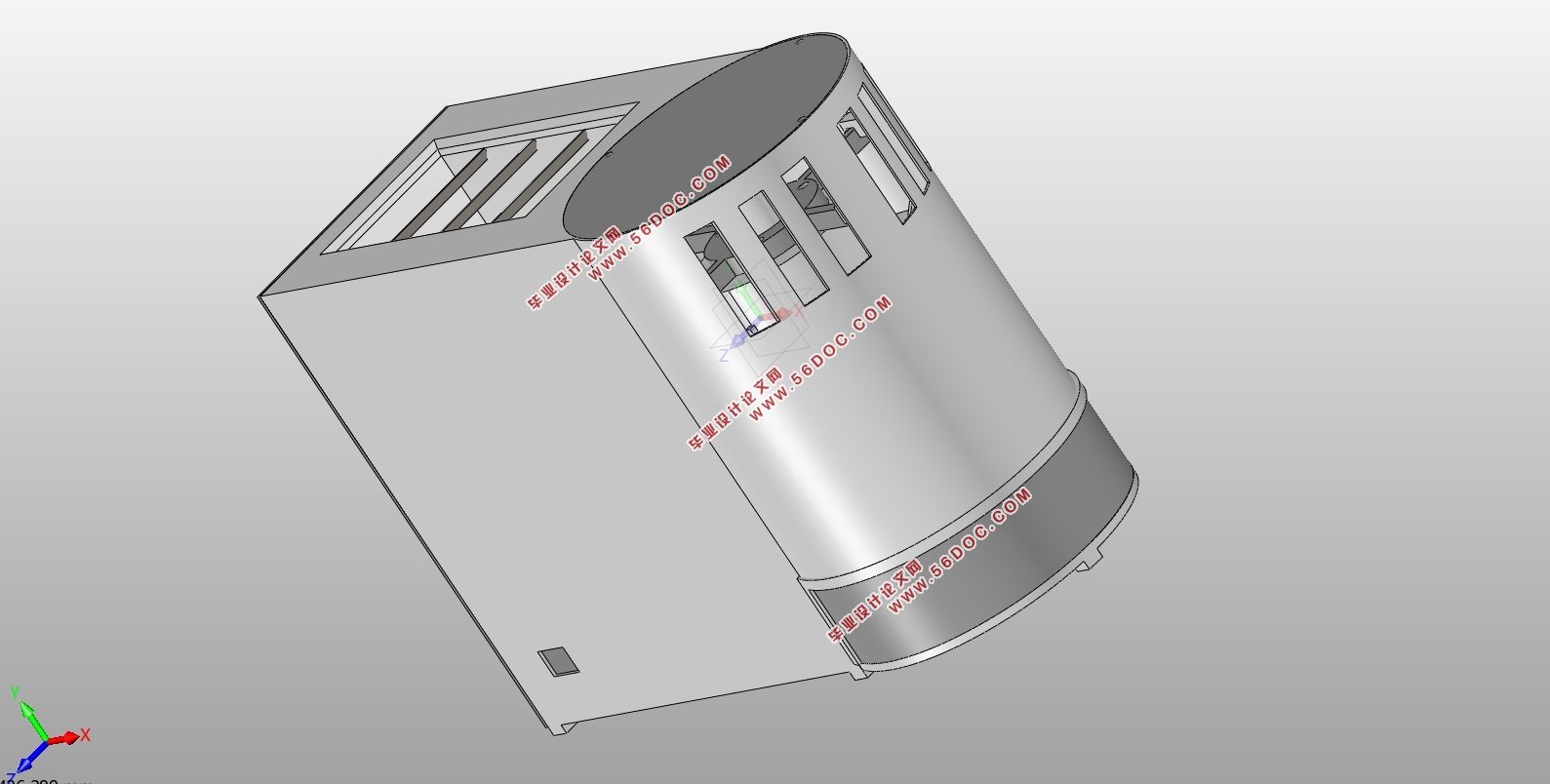

黑板擦清洁器的主体动力结构是一个类似吸尘器中的风机，其过滤装置是吸尘器中的滤芯。其主要工作原理是通过黑板擦放置于黑板擦吸尘器的清灰装置上,使用者将黑板擦在铁条上来回搓动或者轻微拍使粉尘和黑板擦分离,清理下来的粉笔粉尘在自重力与引风机产生的气流携带力的作用下降落至设计的流道中，进入圆柱形装置后，在旋风气流的作用下，粉尘会在流场的作用下作旋转运动，同时由于粉尘的自有重力，最后落入收纳盒的底部，清洁的空气通过滤芯由风机从筒壁侧面的出气口排出从而实现对粉尘的收集的目的。收纳盒在收集装置的底部，收纳盒有密封圈保证整个装置的密封性，当粉尘满了可以从下面抽出收纳盒来清理粉尘。其中吸尘装置的滤芯和风机相连接，在必要得情况下可以从筒壁上端拆下定位装置，拆下风机来定时更换滤芯。
