包装方案分析与优化设计(含CAD图)

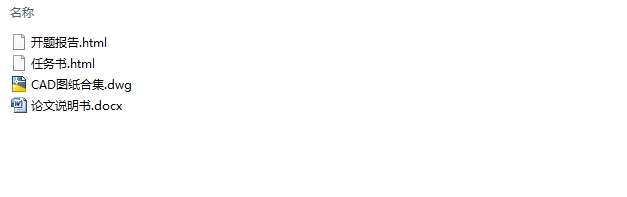

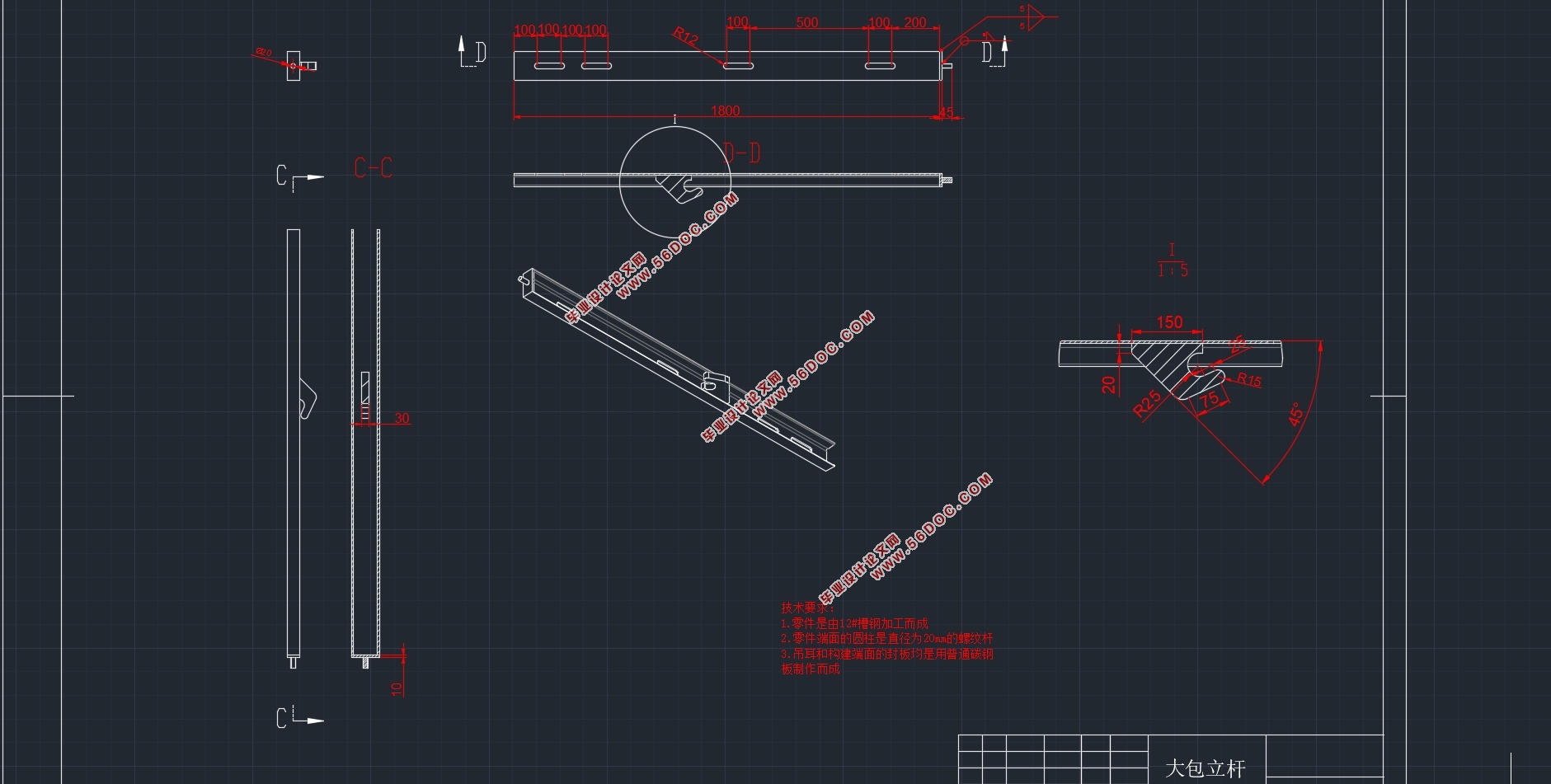

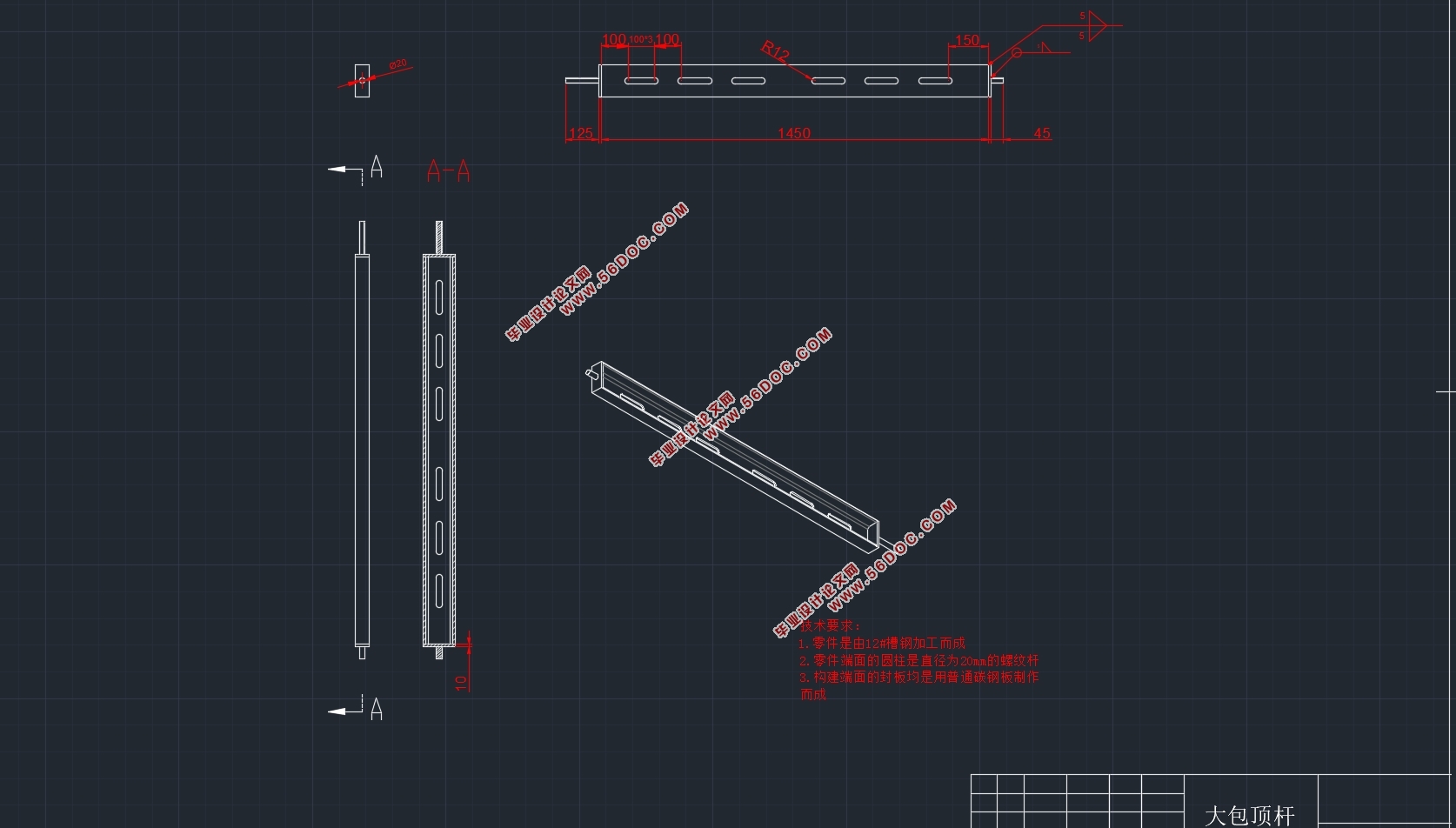

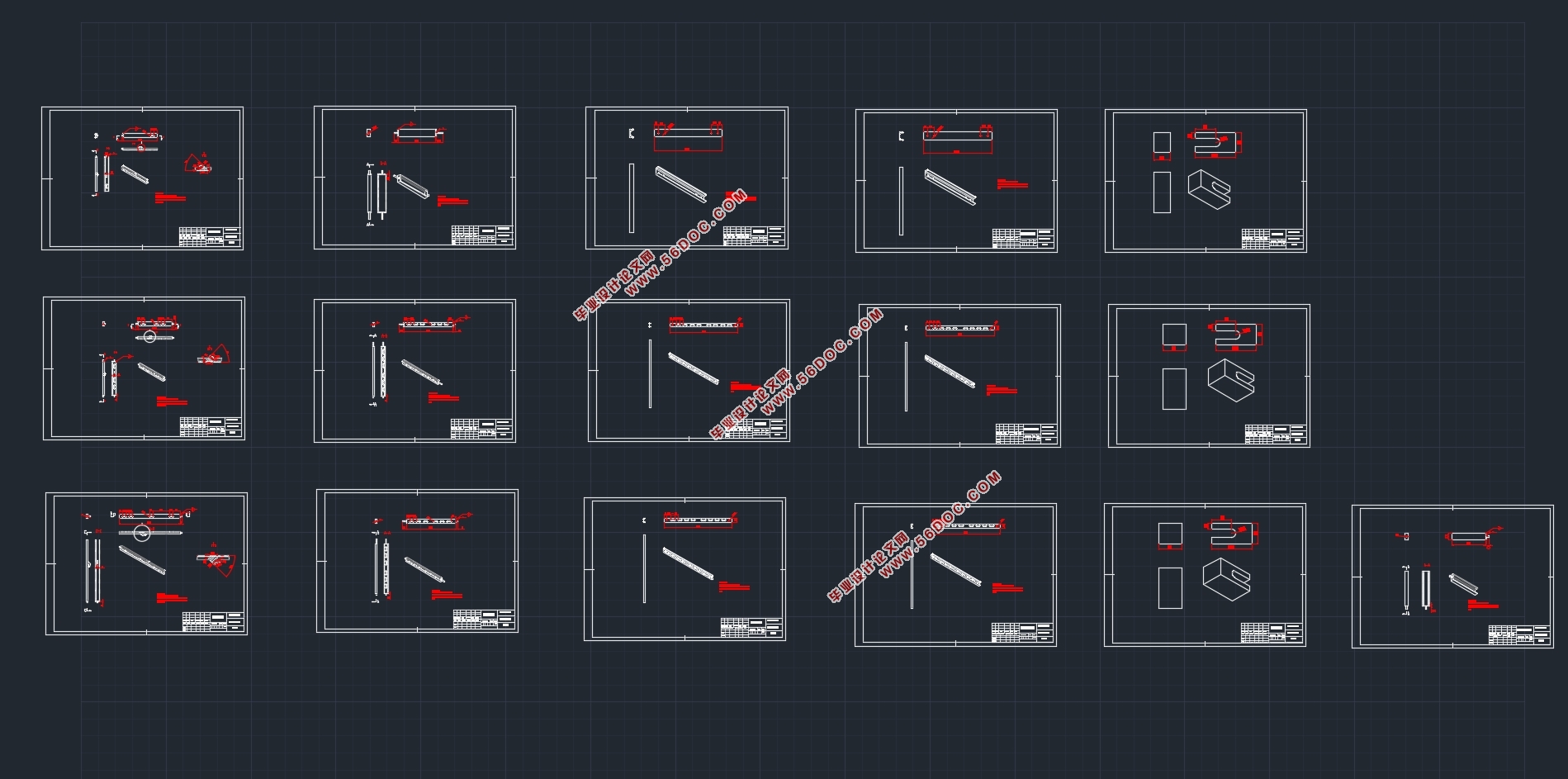

包装方案分析与优化设计(含CAD图)(任务书,开题报告,论文计算书15000字,CAD图纸16张)
包装设计方案简介
设计此包装方案的灵感来源于现在非常流行的环保理念，在一次偶然的机会中，我发现公司的包装材料浪费比较严重，原因在于包装材料大都是以焊接形式而形成的整体，在产品到达客户之后，都是直接将包装破坏掉，导致包装材料成为废铁。为了能让包装材料得到重复使用，我想到了我们机械行业常用的螺栓螺杆连接，螺栓连接具有高强度、可重复拆装使用、操作简单等特点。在有关资料中也有涉及介绍用螺栓将包装材料连接固定的先例[13]，因此，新的包装结构就用螺栓连接代替了传统的焊接形式，对方案进行一系列的设计。

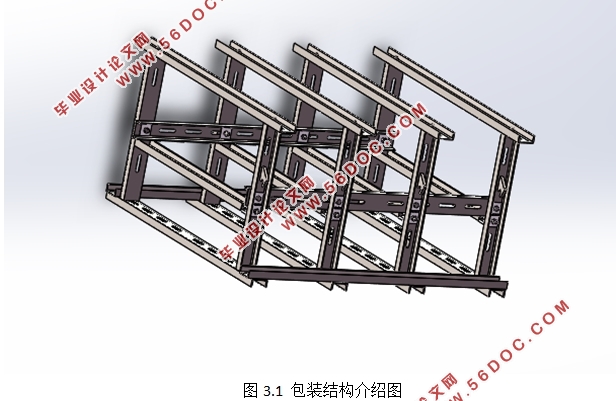

图3.1 包装结构介绍图
如图3.1所示，这是此次包装结构设计的整体框架图示，整个结构是由螺栓螺母将加工过的槽钢拼接起来。之前，有研究对在腹板开孔的型钢件的受力情况进行了分析[14]，根据其分析理论和结果，我们可以了解到只要对槽钢大小选取适当，在强度上，开孔槽钢完全可以满足使用要求。为了实现包装具有的特定功能，对槽钢件进行了一定的设计加工，具体的细节会在下面进行详细说明。
本次设计由于是采用的螺栓螺杆连接方式，在实际安装中，可以采用电动工具进行操作，这样既可加快包装速度，又能保证连接稳定。由于电动工具使用时需要有一定的施工空间，因此，在设计时，也有将这个因素考虑进去，并且，在安装的次序上面，也有特定次序的安排。



目录
第1章 绪论    1
1.1设计思路来源    1
1.2研究目的及意义    1
1.3国内外钢结构及其包装发展情况    1
1.3.1国外钢结构及其包装发展情况    1
1.3.2国内钢结构及其包装使用情况    2
1.4本章总结    3
第2章 公司钢结构包装研究    4
2.1公司产品包装现状    4
2.2现有包装方案缺陷    5
2.3钢结构包装要求分析    5
2.3.1包装的功能性要求    6
2.3.2实用性要求    7
2.3.3经济性要求    7
2.4 本章总结    7
第3章 新的包装方案设计    8
3.1包装设计方案简介    8
3.2包装设计方案特点    10
3.3小包包装结构及原材料设计    11
3.4中包包装结构及原材料设计    14
3.5大包包装结构及原材料设计    18
3.6 本章总结    19
4章 包装结构的有限元分析    20
4.1有限元分析方法说明    20
4.2.小包U型架分析    21
4.3中包U型架分析    22
4.4大包U型架分析    24
4.4.1大包横断杆（正面）分析    25
4.4.2大包横断杆（侧面）分析    27
4.5本章总结    28
第5章结论与展望    29
5.1结论    29
5.2展望    29
中外文参考文献    30
致  谢    31
