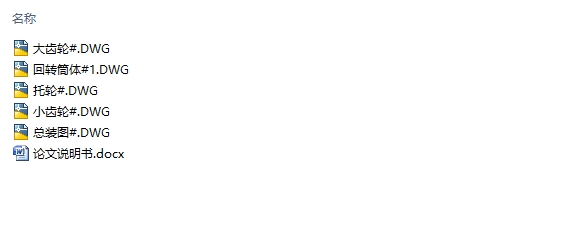

30型转筒干燥机设计(含CAD零件图装配图)(论文说明书13000字,CAD图5张)
简要摘要
这次的毕业设计所要完成的是转筒干燥机的设计。我所选择的干燥物料为硫酸铵，它的纯品是一种无色晶体，且水溶性较高。当其在加热升温的情况下，一般会发生分解，从而失去氨。首先，转筒干燥机的目的是要干燥物料；其次，其工作原理是斜放干燥机，利用回转和重力的共同作用使物料想后端流动。同时，通过抄板的不断抄起，使物料均匀分散，从而能够充分的与筒内的热空气接触，物料中所含的水分也会逐渐的被烘干，以此达到烘干的效果。
转筒干燥机因其高效率的处理能力，能耗少和成本低的优点，同时，它所能干燥的物料的对象范围广。因此，转筒干燥机目前有着良好的市场。而本文设计的主要过程就是通过对于物料（即硫酸铵）的各方面的参数的调查和了解，然后经过一系列的计算，得到我们所需要的数据，再根据已知的产量和速度的要求，选取得到能够满足要求的电机的型号，齿轮减速器和联轴器等。
关键词：干燥技术 转筒干燥机 硫酸铵
Design of rotary drum dryer
Abstract
What this graduate design needs to complete is the design of a tumble dryer. The dry material I chose was ammonium sulfate. Its pure product was a colorless crystal with high water solubility. When it is heated up, it generally decomposes and loses ammonia. First of all, the purpose of the drum dryer is to dry the material; secondly, its working principle is the oblique dryer, which uses the joint action of the gyration and gravity to make the material want to flow back. At the same time, through the continuous copying of the board, the material is evenly dispersed, so that it can fully contact with the hot air inside the barrel, and the moisture contained in the material can be gradually dried to achieve the drying effect.
Rotary drum dryers have the advantages of high efficiency, low energy consumption and low cost. At the same time, they have a wide range of objects that can be dried. Therefore, rotary drum dryers currently have a good market. The main process of this paper's design is to investigate and understand the parameters of various aspects of the material (ie, ammonium sulfate), and then through a series of calculations to obtain the data we need, and then according to the known output and speed requirements, Select the type of motor that can meet the requirements, gear reducer and coupling.
Keywords: drying technology drum dryer ammonium sulfate
干燥技术的原理
干燥的过程主要是通过加工加热降低固体中的水分含量，达到预定的要求。
干燥的原理：利用物料表面和干燥介质中的水蒸气的气压差，使得物料表面的水分不断地汽化，从而物料内部的水分也会不断地扩散到物料的表面上。根据不同的方式，干燥的过程也可以分成不同的类别。
转筒干燥机的设计计算
4.1给定条件
所需条件 给定数值
干燥物料对象 硫酸铵
进口处物料的含水量 5.4%
出口处物料的含水量 0.3%
预定的产量 10000kg/h
空气的流向 逆流
空气流动速度 3kg/(s.m2)
空气的温度 t0=25℃
进入口处的温度 θ1=23℃
出口处的温度 θ2=38℃
湿球的温度 tw=34℃
进口处热空气的温度 t1=150℃
干焕器出口空气温度 t2=50℃
硫酸铵比热容 cs=2kJ/kg℃
硫酸铵堆积密度 ρ=860kg/m3
目 录
简要摘要 I
Abstract II
第一章 前言 1
第二章 干燥技术介绍 2
2.1干燥技术的原理 2
2.2干燥机过程的分类 2
2.3干燥方法的分类 2
2.4转筒干燥机的分析图 3
2.5转筒干燥机的内部结构 3
2.6转筒干燥机的优缺点 4
2.7 转筒干燥机现状 4
2.8干燥机的发展前景 6
第三章 硫酸铵简介 9
3.1硫酸铵性能用途概况 9
3.2硫酸铵的市场情况 10
3.3硫酸铵在我国的发展前景 11
第四章 转筒干燥机的设计计算 12
4.1已知条件 12
4.2物料衡算和热量衡算 12
4.3设备相关参数的设计和计算 14
4.4筒体及抄板设计 18
4.5设计转筒滚圈 22
4.6计算和设计托轮及轴承 25
4.7设计及计算挡轮和轴 27
4.8 确定传动装置 30
4.9转筒干燥机试机及使用注意事项及其经济性分析 33
总结 36
参考文献 37
致 谢 39
|
