回转支承试验台驱动器结构设计及校核(含CAD图)

回转支承试验台驱动器结构设计及校核(含CAD图)(论文说明书7500字,CAD图3张)
摘要
回转支承是一种可以承受各种综合载荷的大型轴承，能够同时承受较大的轴向力、径向力及倾覆力矩。回转支承是工程机械、风力发电机等需要相对回转运动的大型装备的关键部件，寿命和可靠性要求高。根据产品型式试验和疲劳试验的要求，进行风电回转支承的试验台研制。
本文的目的是完成基于液压马达的回转支承驱动器的设计，以实现低速大扭矩运转。 进行驱动扭矩及功率估算，设计校核与回转支承配对的小齿轮，进行减速箱和马达的选型计算与校核，来完成驱动器整体框架结构的设计。
关键词：回转支承、试验台驱动器、设计校核、框架结构设计

The design and checking of slewing bearings test bench
Abstract
Slewing bearing is a kind of large bearings which can withstand all kinds of comprehensive load. It can bear axial force, radial force and overturning moment. Slewing bearing is the key part of large equipment which needs the relative rotational motion. It requires higher life and reliability. According to the requirements of product type test and fatigue test, develop wind power slewing bearing test rig.
The purpose of this article is to complete the design of the slewing bearing test rig based on hydraulic motor. To realize large torque operation at low speed.  Estimate the drive torque and power in order to design and checking the pinion which pairing slewing bearing. Select the type of reducer and hydraulic motor, calculate and check the date, to complete the design of test rig overall frame structure.
Keywords: Slewing bearing. Test drive. Design and check. The design of test rig overall frame structure


目录
摘要    I
Abstract    II
第一章    绪论    1
1.1回转支承简介    1
1.2回转支承的研究及发展情况    1
1.3 回转支承试验台结构介绍    2
1.4 驱动器模块组成部分简介    4
1.4.1 液压马达    4
1.4.2 减速机    4
1.4.3 扭矩传感器    5
第二章    摩擦阻力矩计算及配对小齿轮设计校核    6
2.1 1.5MW级回转支承参数    6
2.2摩擦阻力矩的计算    7
2.3与回转支承相啮合的小齿轮参数设计及校核    8
2.3.1 材料及齿数选定    8
2.3.2 小齿轮强度校核    10
第三章NGW型行星减速器的设计及液压马达选型    14
3.1 液压马达选型计算    14
3.2行星减速器齿轮的设计计算    15
3.2.1减速器的总传动比    15
3.2.2 确定各齿轮齿数    16
3.2.3 计算中心距和模数    16
3.2.4 几何尺寸计算    18
3.2.5 装配计算及验算    20
3.2.6强度校核    21
第四章 CAD制图与装配    31
4.1小齿轮零件图    31

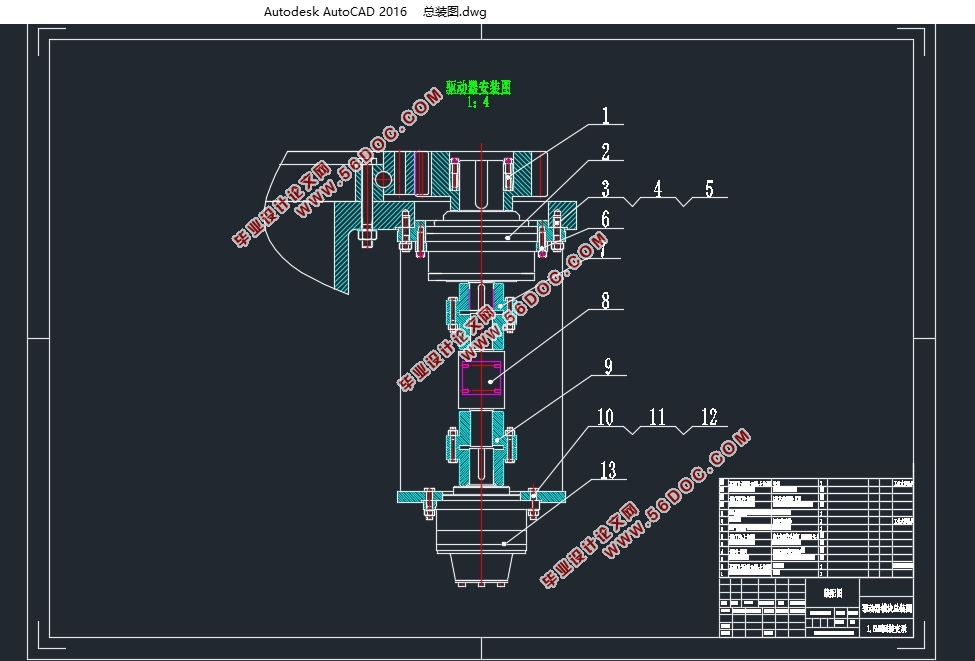

4.2驱动器模块总装图    31

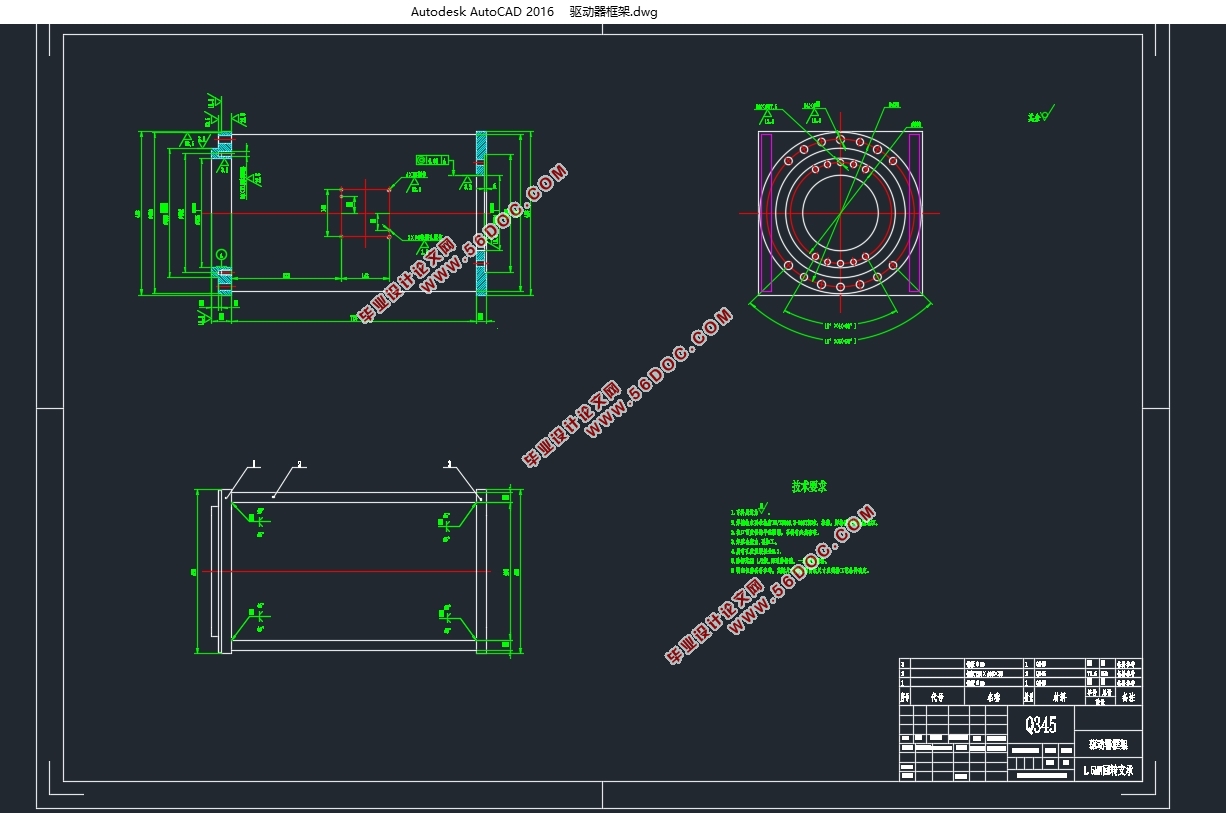

4.3驱动器框架结构图    32
参考文献    33
致谢    35
