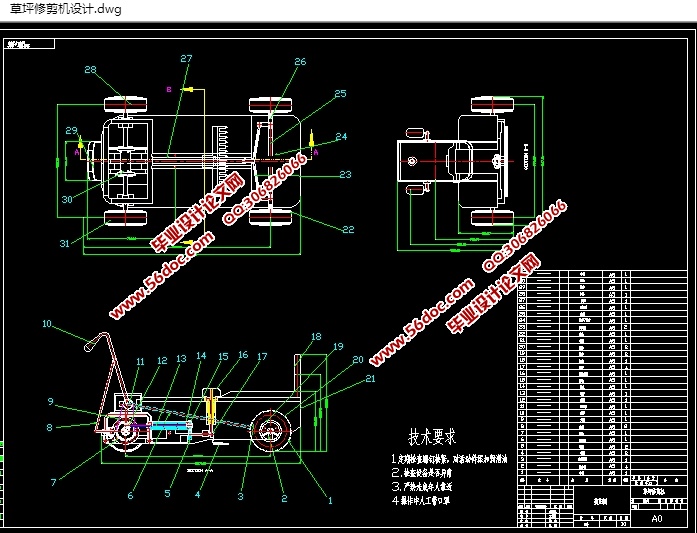

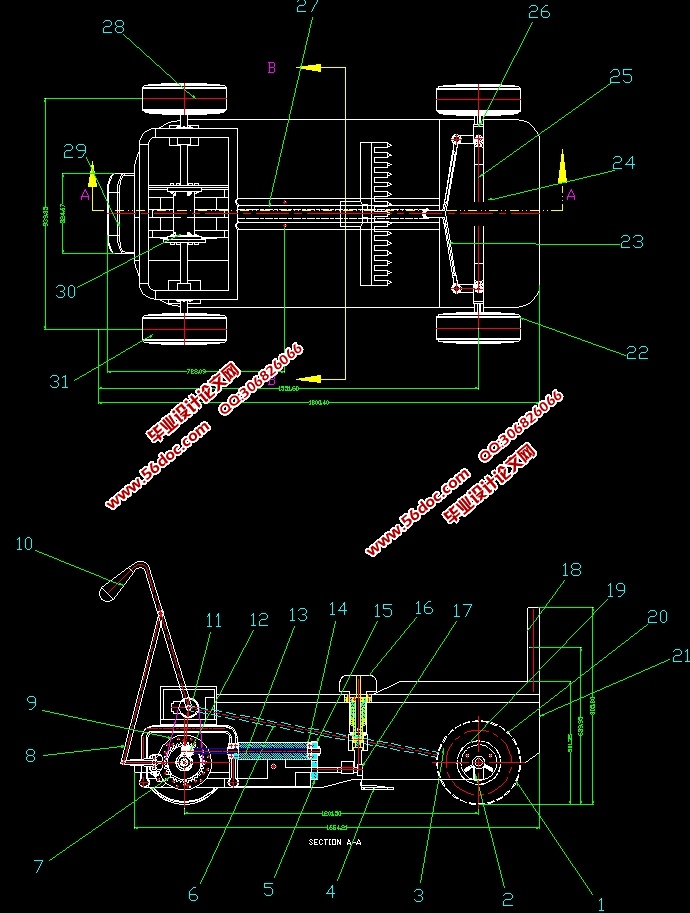

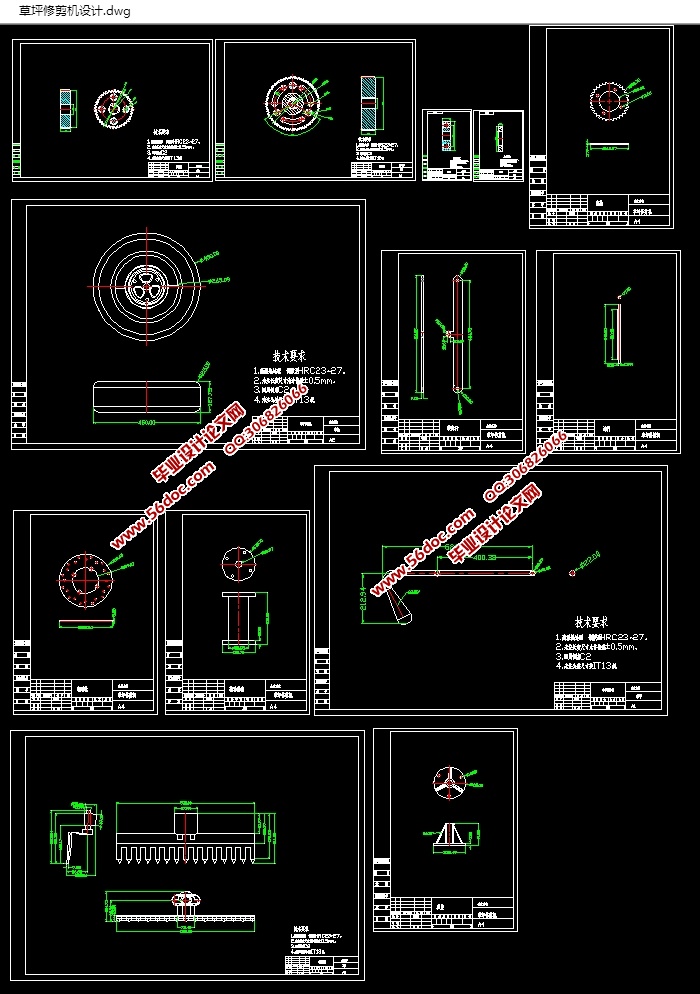

草坪修剪机设计(含CAD零件图装配图)(开题报告,论文说明书13000字,CAD图纸14张)
目前主要有车轮型 ,小车移动修剪机车轮型 ,修剪机虽然可以移动,通过障碍,但由于车轮部的运动,它们不能放在一个平面上运动平稳,履带式移动修剪机以其强大的地形适应性和人气,摩擦在跑道上的均匀分布,和轮式车辆摩擦只是专注于轮胎与地面接触,他们在控制方面是相同的,但在小车转弯或爬坡时,跟踪小车的摩擦轮式车辆分布不会改变很大,所以他们表现更好的处理,但是当他们将跟踪开模磨损,卡特彼勒是困难等等已成为其应用的瓶颈,轮式移动修剪机克服这些缺点,履带在满足一定的前提下地形适应性,可以充分发挥移动修剪机移动灵活、控制简单等优点。一般来说,轮式移动修剪机的适应性地形尺寸与轮子的数量成正比,但随着轮数的增加,并使修剪机等大体积,重量。草采用每个车轮独立驱动轮传动系统,独立工作,与此同时,采用弹性悬挂方法每个轮子所以工作方便和灵活,良好的集中性和转向性。刚性轮机械可靠性高,更好的性和环境适应性,但其稳定性和耐磨性差。尽管充气轮胎具有良好的稳定性和障碍的能力,但其环境适应能力差,不能用于在车里移动小车。金属弹性轮爬性能、耐磨性、机械可靠性、环境适应性和障碍能力不错,但穷人的转向性能。椭圆、半球和攀登越障性能和免费的轮毂和耐磨性能好,但其稳定性较差,机械可靠性最低。综合各方面的优点和缺点,轮式修剪机是合理的。
草坪修剪机包括:传动系统、驱动系统和转向系统三大系统。这个主题主要是传动系统的结构设计,主体内容包括系统设计、参数设计以及相关计算。

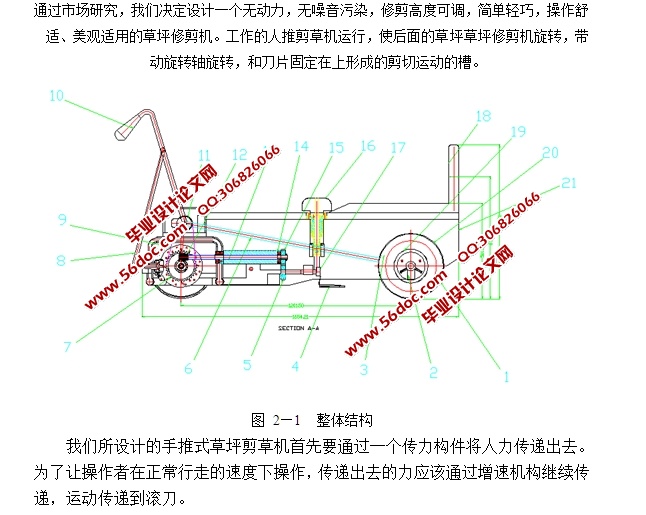

本次设计着手草坪修剪机为方向，设计一款可移动式修剪机，车体要求简单，重量轻，搬运方便，修剪稳定不抖动，为满足以上要求，本次设计修剪机小车部分采用四轮设计，两轮驱动，两轮转向，电机带动，并且可自行直线行走，不用人工扶持。
目录
第一章 绪论 - 3 -
1.1 手推式草坪修剪机的发展现状 - 3 -
1.2 草坪修剪机的国内外发展方向 - 3 -
第二章 方案设计 - 5 -
2.1 小车本体叙述 - 5 -
2.2 外形设计 - 6 -
2.3 传动与驱动结构设计 - 6 -
2.4 旋转轴运动 - 7 -
2.4修剪链齿高度调节机构 - 8 -
第三章 结构设计 - 10 -
3.1 传动零件的设计 - 10 -
3.1.1 齿轮机构设计 - 10 -
3.1.2 链轮机构设计 - 14 -
3.1.3 轴的设计 - 17 -
3.1.4 轴承校核 - 23 -
3.2 剪草切割系统的设计 - 26 -
3.2.1 断草方式选择 - 26 -
3.2.2 修剪链齿设计 - 26 -
3.2.3 修剪链齿高度调节机构 - 26 -
总 结 - 28 -
参考文献 - 29 -
致 谢 - 30 -
|
