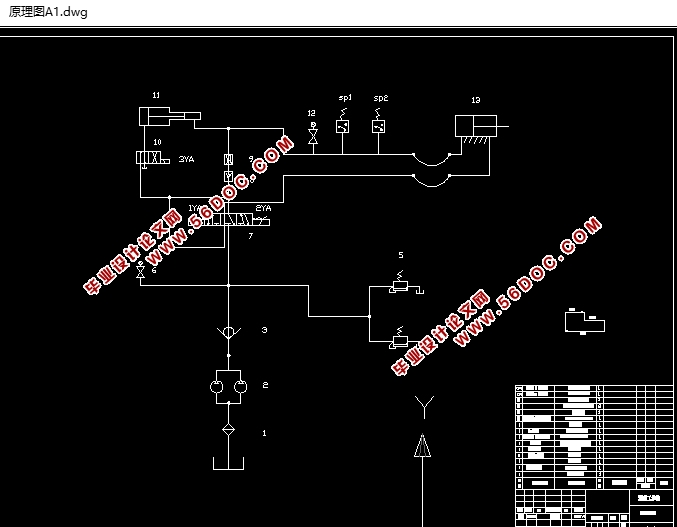

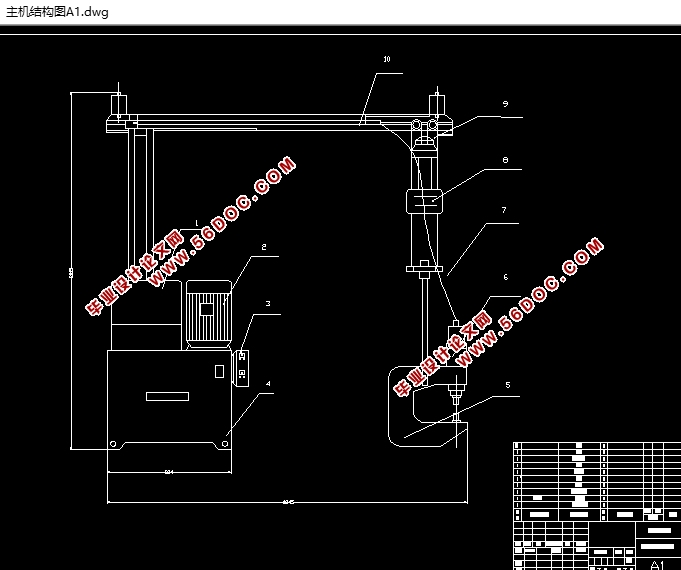

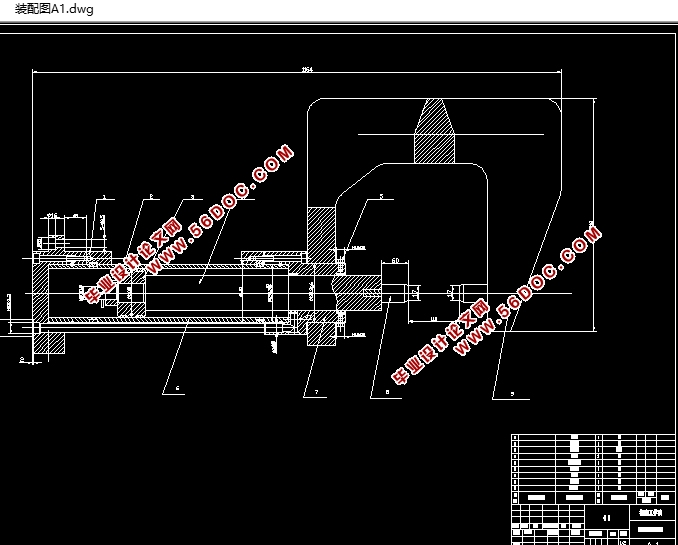

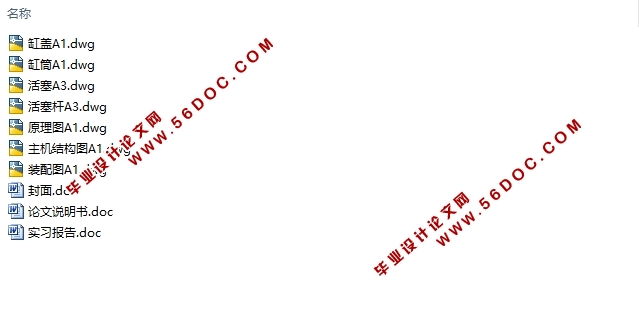

汽车大梁生产线全液压铆接机液压系统设计(含CAD零件图装配图) 来源:wenku7.com 资料编号:WK717589 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK717589 以下是资料介绍,如需要完整的请充值下载。 1.无需注册登录,支付后按照提示操作即可获取该资料. 2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密 保 惠 帮助 我要下载该资源 资料介绍 汽车大梁生产线全液压铆接机液压系统设计(含CAD零件图装配图)(论文说明书9000字,实习报告,CAD图纸7张) 一、总体设计思路 (1)该铆接机是汽车大梁铆接生产线中的铆接设备,该机由液压站(包括油箱、电动机、液压发生器等)电器控制箱、铆钳、铆接动力液压缸、悬吊装置、小车等部分组成。 2)液压装置采用液压站的行式,板式液压阀装在一个集成块的四个侧面上,进排油管路布置在集体成块下面,输出、回油管路不止在集成块顶面;增压器为分离结构。集成块体兼做增压器高压小缸,大缸单独制作,小缸和大缸同过螺钉连为一体,液压装置结构紧凑,装配维护方便。 3)液压回路:该液压系统中采用了三种回路: ①调压回路,系统中采用了单级调压回路,在泵1的出口处设置并联的溢流阀来控制泵出口的最高工作压力,从而达到系统工作时所需的压力。 ②设有增加回路,系统采用了但作用增加器的增压回路,系统选用的低压油泵,如果只用泵的输出的最高工作压力,且无法完成铆接时所需的高压工作压力,如果采用高压油泵,从工作要求上考虑时,可行的,但是从经济高度上考虑是不划算的,所以系统中没了单作用增加器的增压回路,以提高铆接中所需的工作压力,这样不管是从工作角度,还是从经济角度上考虑,都是非常合理的。 ③采用了调速阀的节流调速回路,由于液压系统中的流量是不稳定,从而导致液压缸的液压杆的运动速度也不稳定,所以回路中设有调速阀来调速,这样就确保了铆接中运动的平稳,从而大大提高了铆接的综合性能。 二、设计内容及要求 1. 主机功能结构: 全液压铆接机系统是汽车大连铆接生产线中的设备(如图1),该机由液压站(包括油箱、电动机、液压发生器等)、电气控制箱、铆钳、铆接动力液压缸、悬吊装置、小者等部分组成。该铆接系统中的动力源是三相异步电机,动执行元件是动力液压缸6,系统中的液压控制元件都在液压发生器4中,通过电气控制箱2的控制,能实现点动、单行自动和连续自动。(如图1-1) 2. 铆接机系统参数: 已知铆接机系统工作时轴向铆压力Ft=?,往复运动加速,减速的惯性力Fm=550牛,静摩擦阻力Ffs=1500牛,动摩擦阻力Ffs=800牛,快进快退速度V1==V3=0.2m/s.工作进给时速度V2=0.0015m/s.快进行程L1=0.35 m,工进行程长度L2=0.02m 。由于铆接机为自动化线的一台设备。铆接机的动作顺序:快速进给—工作进给—快速退回—停留卸荷。 目录 一:前言……………………………………………………………… 1 二:总体设计思路…………………………………………………… 2 三:设计内容及要求………………………………………………… 3 1主机功能结构…………………………………………………………… 3 2铆接机系统参数………………………………………………………… 3 3铆接机的制造及技术经济性问题……………………………… 3 四: 设计方法与步骤………………………………………………… 3 1、最大负荷的确定…………………………………………………… 4 2、工况分析…………………………………………………………… 6 3、液压缸主要参数的确定………………………………………… 7 4、活塞杆直径的验算 ………………………………………………… 8 5.液压缸长度及壁厚的确定…………………………………………… 9 6.液压缸外径的计算…………………………………………………… 10 7.液压缸缸底和缸盖的计算…………………………………………… 10 8.液压缸进出油口尺寸的确定………………………………………… 10 9、液压系统分析……………………………………………………… 13 10:液压元件的选择………………………………………………… 14 11:拟定液压系统图………………………………………………… 17 五:液压系统及其工作原理…………………………………………… 18 六:系统的动作原理:………………………………………………… 19 七、技术特点………………………………………………………… 19 八:技术参数……………………………………………………… 20 九 .设计特色……………………………………………………… 21 十:参考文献……………………………………………………… 22
