摘要：本文主要对一种水果采摘装置进行了初步的设计。这个装置是一个仿生的采摘机器人的机械手。该装置必须依附于新型的苹果采摘机器人，仿生机械手主要使用合适的钢丝作为传动链将装置的驱动部位和执行部位分开，将驱动部分放于机械手臂的尾部，目的在于减轻机械臂的质量，也大大增加了所需要用到的驱动电机的可选择的范围。
首先，对仿生采摘机械手的整体设计进行了查阅资料和确定设计方案。在确定方案的过程中修改优化了两次，最终确定为仿生机械手装置；其次，设计计算并对装置进行三维建模，绘制出零件图然后装配。最后利用有限元分析软件进行力学分析，采用3D打印技术对零件进行了加工，人工装配，制造出了设计的实物。
此次的采摘机械手设计方案经研究合理有效，符合任务要求，它的整体性能可以满足新型机器人采摘苹果的所需采摘装置。
关键词：苹果采摘机器人；仿生机械手；机械设计
Design of Fruit Picking Device
Abstract：In this paper, a kind of fruit picking device is designed. The device is a biomimetic hand for picking a robot. The device must be attached to a new type of Apple picking robot. It mainly uses steel wire as a transmission chain to separate the drive part from the execution part, and the drive part is placed on the tail part, reducing the quality of the robot arm. The range of options for the required drive motor has also been increased.
Firstly, the overall design of the Bionic picking manipulator is reviewed and the design scheme is determined. Secondly, the device is modeled in three dimensions, the parts are mapped and assembled. Finally, using software for mechanical analysis and then using 3D printing technology, the parts were processed, manually assembled, and the designed physical objects were produced.
This picking scheme is reasonable and effective, and its overall performance can meet the requirements of the new robot to pick apples.
Key words: Apple picking robot; Bionic manipulator; Mechanical design
总体设计
机器人手臂的驱动部分的末端安装在手臂的最前端，以便拾取水果和蔬菜，以便采摘水果和蔬菜以实现设备和附加功能。水果和蔬菜收割机器人实现了一键操作所需的移动直接接触。手指与果实体直接接触。手指运动的常见形式是旋转和平移。旋转式手指结构简单，制造容易，被广泛使用。应用是由于结构复杂，但手指的平移抓住了圆形物体，而物体直径的变化并不影响其轴线的位置，所以大直径范围适合于抱工。

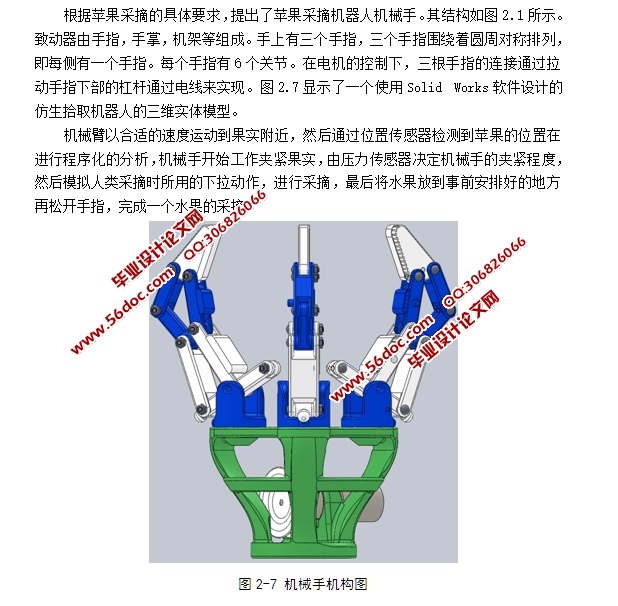

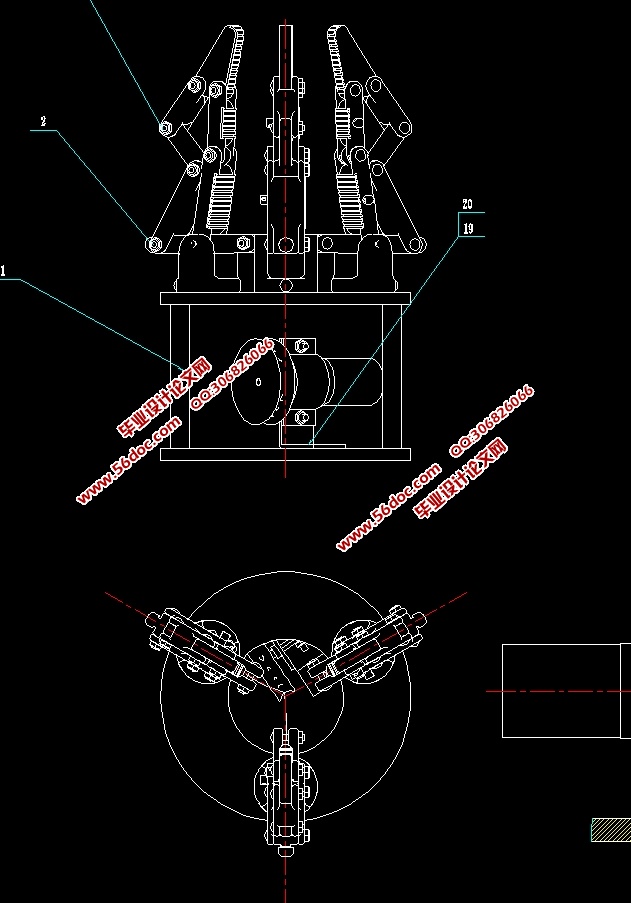

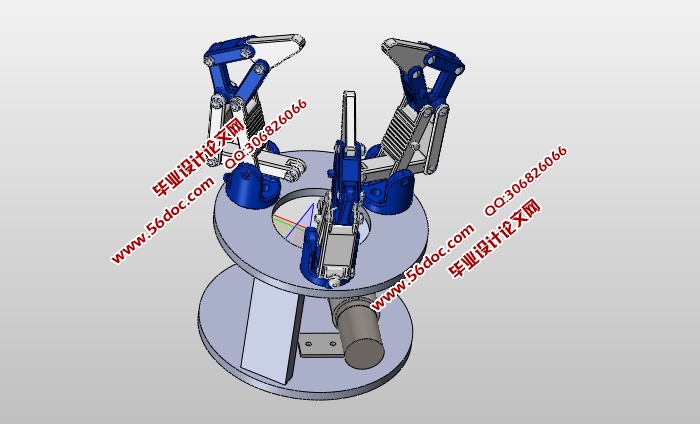

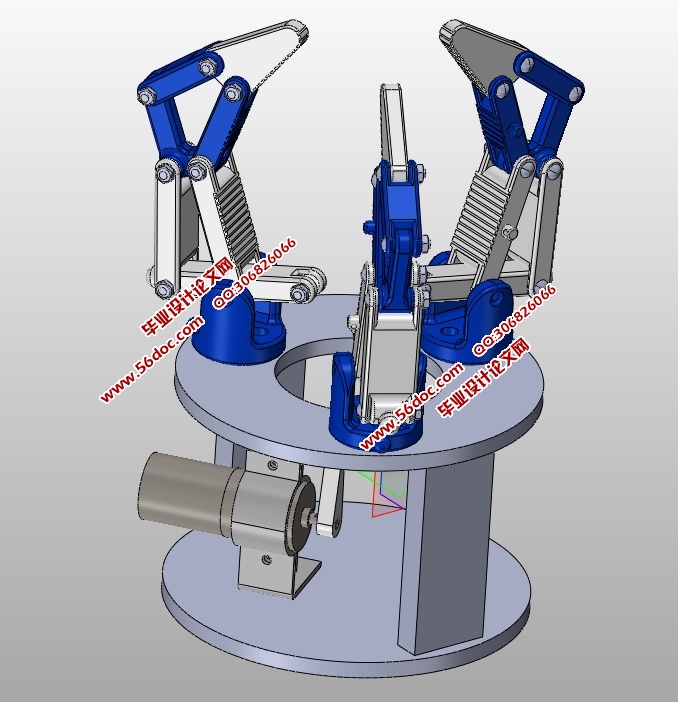

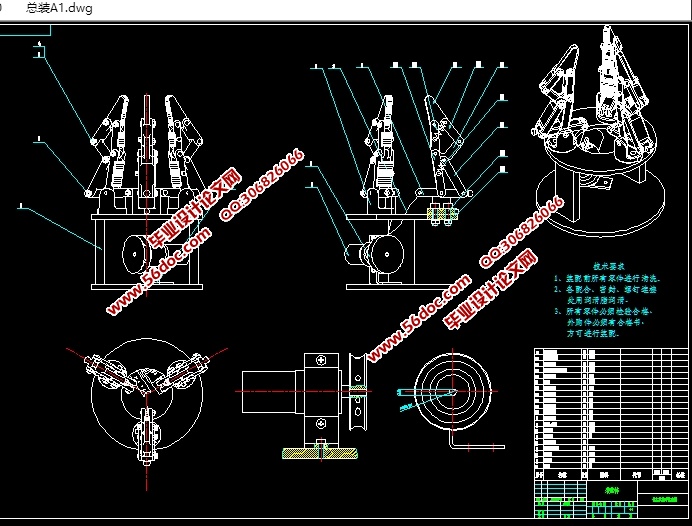

根据苹果采摘的具体要求，提出了苹果采摘机器人机械手。其结构如图2.1所示。致动器由手指，手掌，机架等组成。手上有三个手指，三个手指围绕着圆周对称排列，即每侧有一个手指。每个手指有6个关节。在电机的控制下，三根手指的连接通过拉动手指下部的杠杆通过电线来实现。图2.7显示了一个使用Solid Works软件设计的仿生拾取机器人的三维实体模型。
机械臂以合适的速度运动到果实附近，然后通过位置传感器检测到苹果的位置在进行程序化的分析，机械手开始工作夹紧果实，由压力传感器决定机械手的夹紧程度，然后模拟人类采摘时所用的下拉动作，进行采摘，最后将水果放到事前安排好的地方再松开手指，完成一个水果的采摘。
