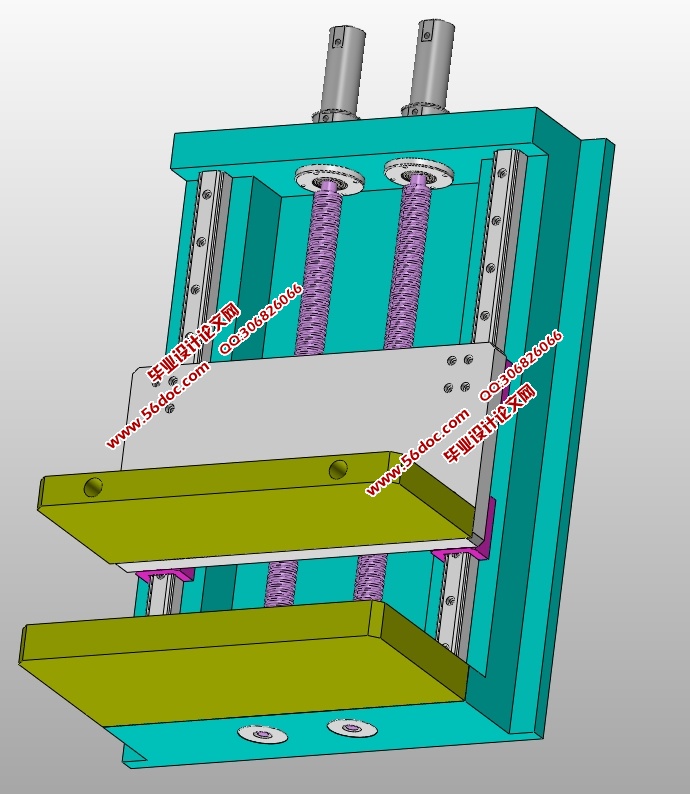

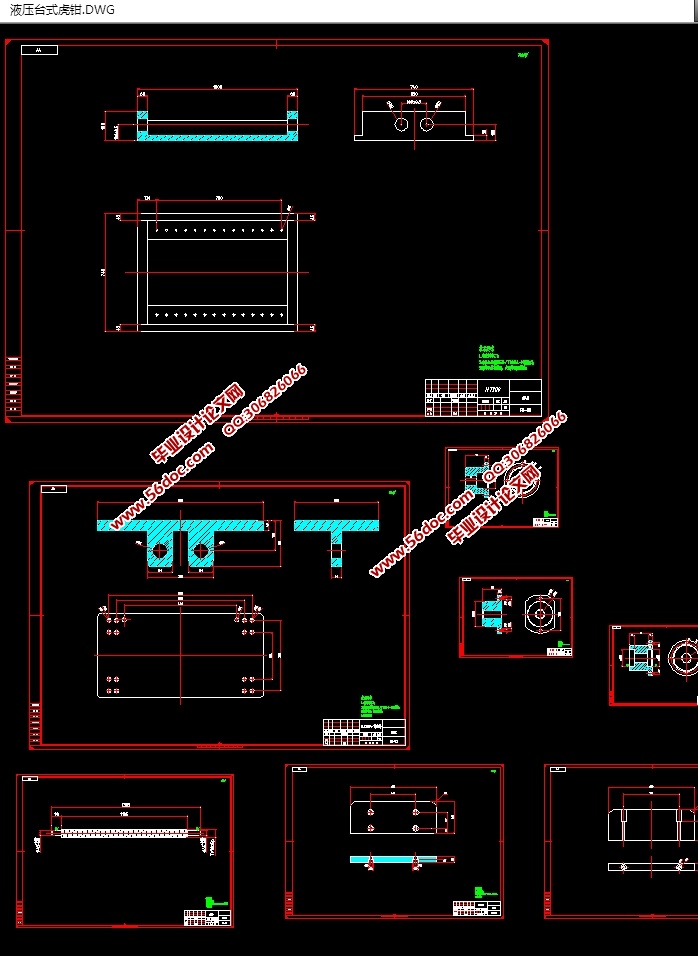

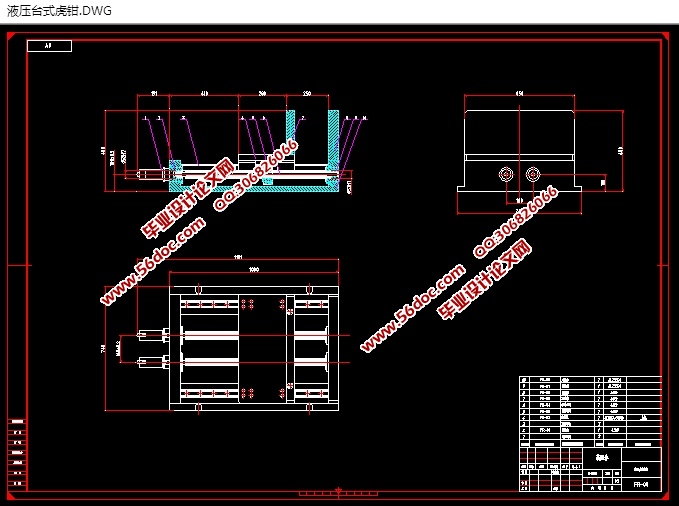

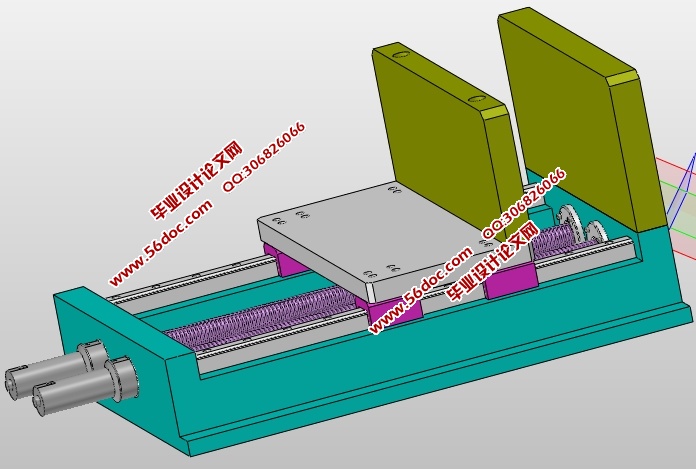

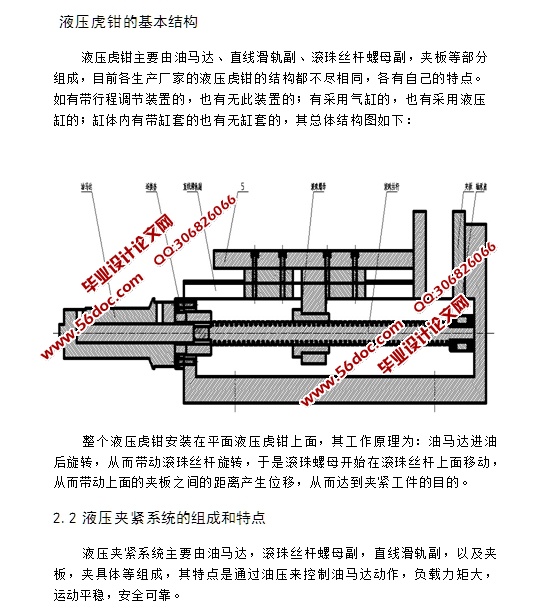

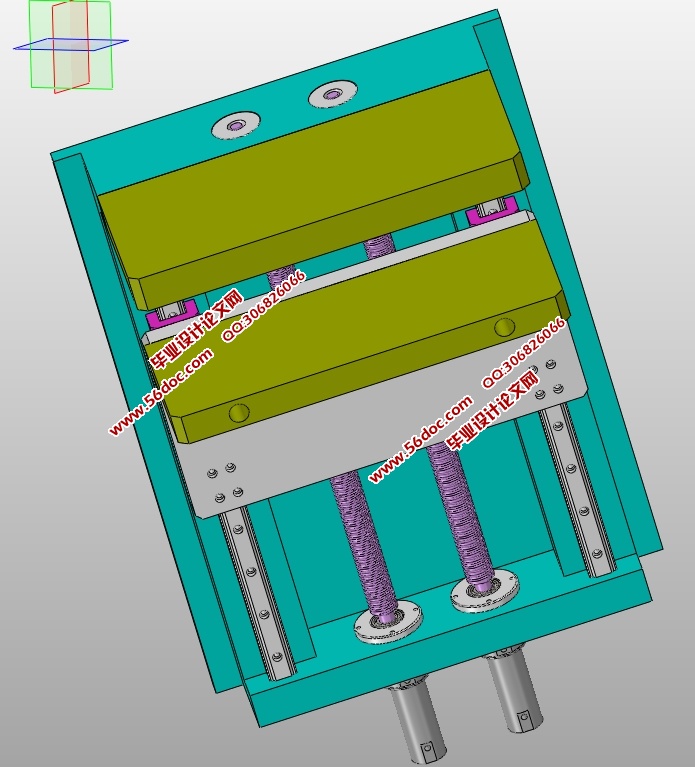

液压台式虎钳的设计(含CAD零件装配图,SolidWorks三维图) 来源:wenku7.com 资料编号:WK717455 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK717455 以下是资料介绍,如需要完整的请充值下载。 1.无需注册登录,支付后按照提示操作即可获取该资料. 2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密 保 惠 帮助 我要下载该资源 资料介绍 液压台式虎钳的设计(含CAD零件装配图,SolidWorks三维图)(论文说明书8800字,CAD图纸9张,SolidWorks三维图) The design of hydraulic bench vice 摘要:液压虎钳的运动是一种往复直线运动的方式,它对调速、运动平稳性、换向精度、换向频率都有较高的要求,因广泛采用液压传动。液压虎钳是一种用于精密加工机床的辅助加工设备,对液压系统有着较高的要求。液压技术作为一门新兴应用学科,虽然历史较短,发展的速度却非常惊人。液压设备能传递很大的力或力矩,单位功率重量轻,结构尺寸小,在同等功率下,其重量的尺寸仅为直流电机的10%~20%左右;反应速度快、准、稳;又能在大范围内方便地实现无级变速;易实现功率放大;易进行过载保护;能自动润滑,寿命长,制造成本较低。因此,世界各国均已广泛地应用在锻压机械、工程机械、机床工业、汽车工业、冶金工业、农业机械、船舶交通、铁道车辆和飞机、坦克、导弹、火箭、雷达等国防工业中。 液压传动设备一般由四大元件组成,即动力元件——液压泵;执行元件——液压缸和液压马达;控制元件——各种液压阀;辅助元件——油箱、蓄能器等。 液压阀的功用是控制液压传动系统的油流方向,压力和流量;实现执行元件的设计动作以控制、实施整个液压系统及设备的全部工作功能。 关键词:液压虎钳,液压传动,机械,功能 2 液压虎钳的总体结构分析 2.1 液压虎钳的基本结构 液压虎钳主要由油马达、直线滑轨副、滚珠丝杆螺母副,夹板等部分组成,目前各生产厂家的液压虎钳的结构都不尽相同,各有自己的特点。如有带行程调节装置的,也有无此装置的;有采用气缸的,也有采用液压缸的;缸体内有带缸套的也有无缸套的,其总体结构图如下: 整个液压虎钳安装在平面液压虎钳上面,其工作原理为:油马达进油后旋转,从而带动滚珠丝杆旋转,于是滚珠螺母开始在滚珠丝杆上面移动,从而带动上面的夹板之间的距离产生位移,从而达到夹紧工件的目的。 2.2 液压夹紧系统的组成和特点 液压夹紧系统主要由油马达,滚珠丝杆螺母副,直线滑轨副,以及夹板,夹具体等组成,其特点是通过油压来控制油马达动作,负载力矩大,运动平稳,安全可靠。 2.3 液压虎钳的设计要求 2.3.1 设计液压夹具时需要考虑的问题 在进行液压夹具装置之前,需要我们了解夹具设计的基本要求。首先,夹具设计的原则是经济和适用,它可以概括为:好用,经济,好修等特点,其中好用是主要特点。其具体要求如下: (1)夹具的构造应与其用途和生产规模相适应。正确处理好质量、效率、方便性与经济性之间的关系。 (2)保证工件的加工精度。 (3)保证使用方便,方便拆卸。 (4)注意结构工艺性,并对加工,装配等方面进行综合考虑。 目 录 摘 要 I Abstract II 1绪论 1 1.1液压系统基础知识 1 1.2课题的来源与研究的目的与意义 2 1.3液压系统简介 3 1.4液压系统的基本组成 3 1.5液压传动优缺点 5 2液压虎钳的总体结构分析 7 2.1 液压虎钳的基本结构 8 2.2 液压夹紧系统的组成和特点 8 2.3 液压虎钳的设计要求 8 2.3.1 设计液压夹具时需要考虑的问题 9 2.4 液压虎钳动作循环分析 10 2.5 液压虎钳负载分析计算 11 2.5.1导轨的分析与摩擦力的计算 12 2.5.2循环阶段受力分析与计算 12 2.6 计算液压系统主要参数并编制工况图 13 2.6.1预选系统设计压力 15 3液压系统的设计 16 3.1 制定液压回路方案 17 3.1.1油源形式及压力控制 18 3.1.2调速回路 19 4拟定液压系统图 19 4.1选择液压基本回路 20 4.2选择液压元件 20 5液压系统的性能验算 21 5.1液压系统的压力损失计算 21 5.2液压系统的热量温升计算 21 结论 22 参考文献 23 致谢 24
