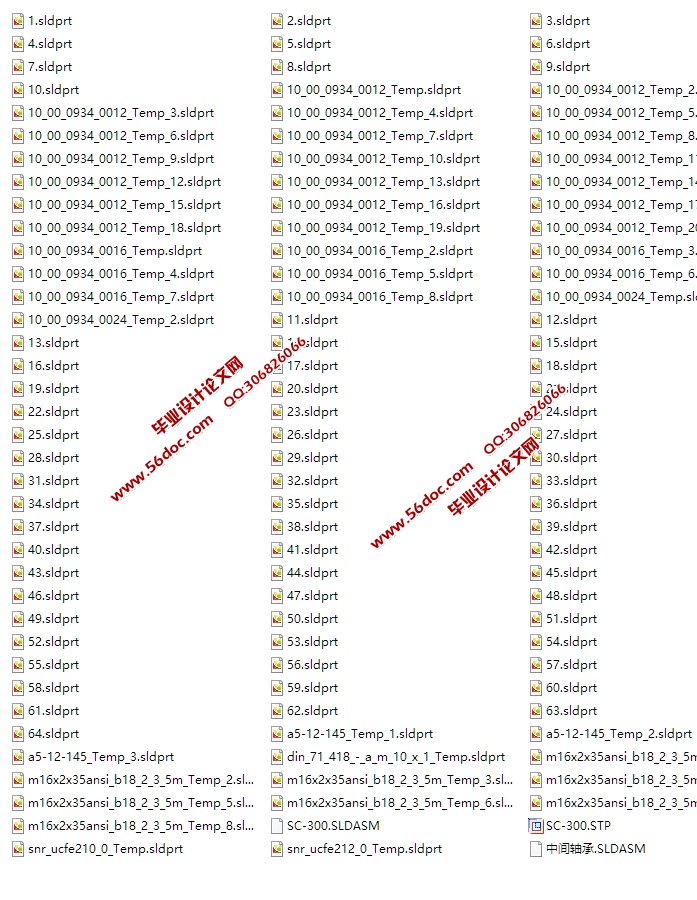

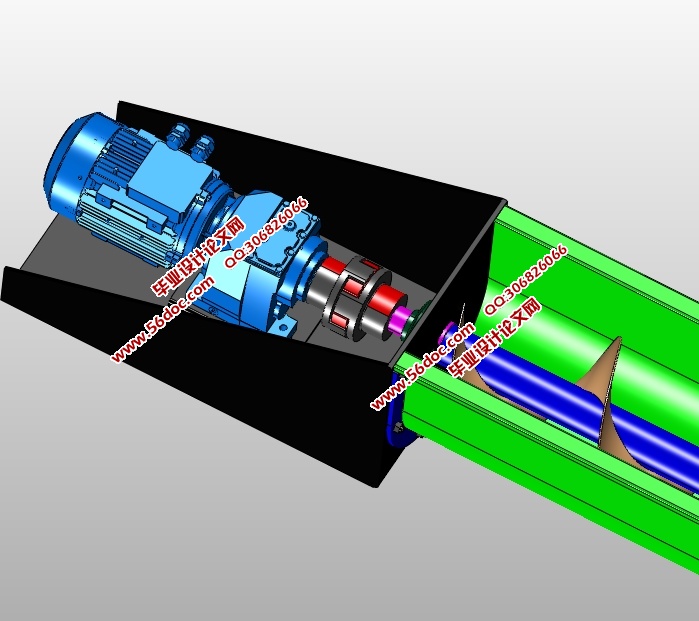

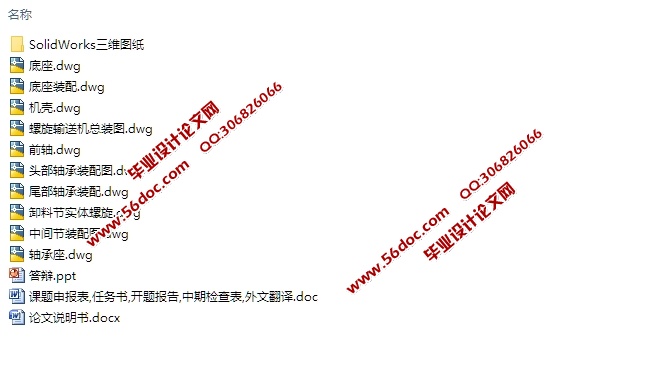

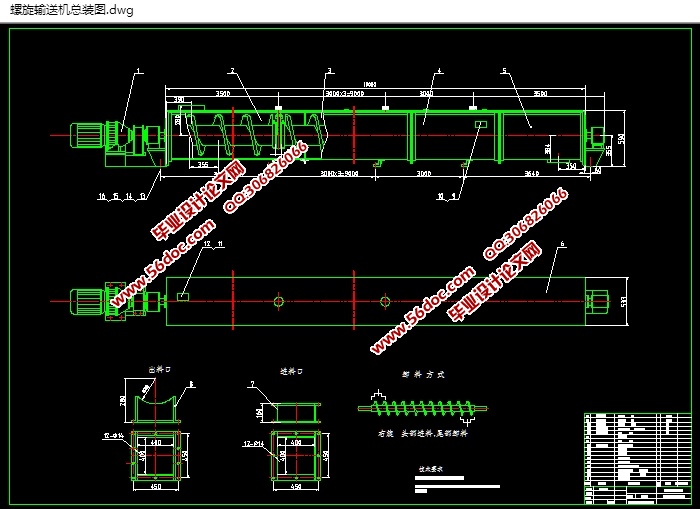

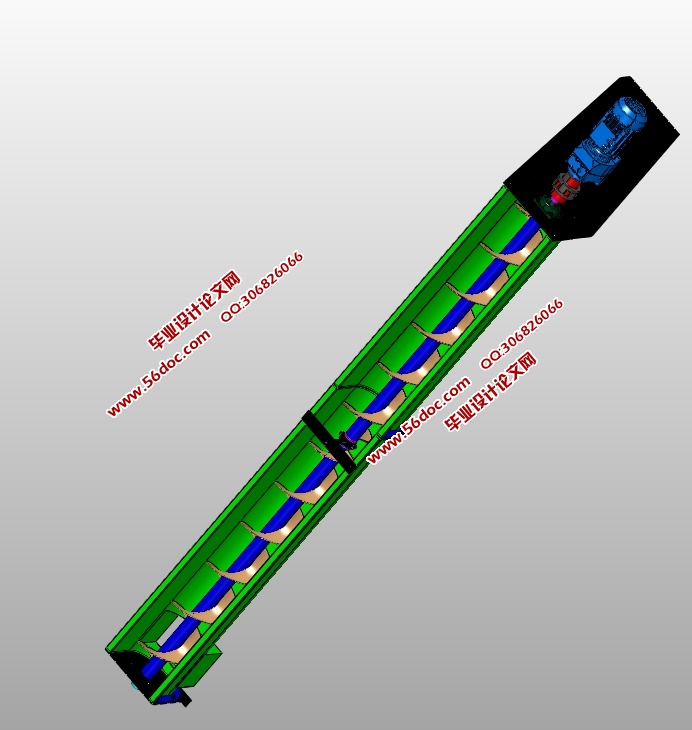

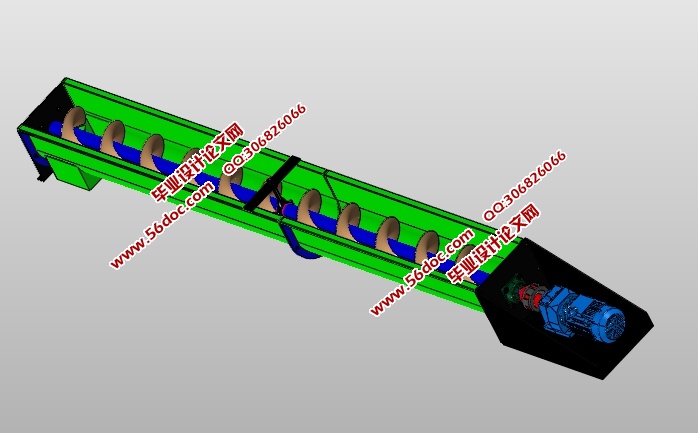

螺旋运输机机械结构设计(含CAD零件装配图,STEP,SolidWorks三维图)(课题申报表,任务书,开题报告,中期检查表,外文翻译,论文说明书11000字,CAD图纸10张,SolidWorks三维图,STEP三维图,答辩PPT)
SCREW CONVEYOR MECHANISM DESIGN
摘要
螺旋运输机是一种连续的物料运输机机械，通过电动机作为动力源带动螺旋轴转动进而带动螺旋叶片的旋转，使物料槽内的物料沿物料槽做轴向的移动，因为物料的自身重力，排出卸料口。
随着现代运输物料的种类增多，运输成本也在逐渐的增加，合理的设计选择螺旋运输机也变得至关重要，首先要了解螺旋运输机的工作原理；其次根据要运输物料的种类、运输要求、工作环境等选择要设计的螺旋运输机。此次要运输的物料时干燥的煤粉，根据运输量和运输距离计算输出功率，接下来根据功率选型减速机、电动机来解决当前的问题。
关键词 螺旋运输机；螺旋轴；物料
Abstract
Screw conveyer is a kind of continuous material conveyor machinery, through the motor as power to drive the rotation of the screw axis rotation to drive the spiral blade, make the material slot materials along the material tank do axial movement, because the material of its own gravity, the discharging mouth eduction.
With modern transportation material increase in the number of species, transportation costs are also gradually increased, the reasonable design of screw conveyer has become very important, must first understand the working principle of screw conveyer; Secondly, according to the types of transportation materials, transportation requirements, working environment, and so on, the design of screw conveyor. The transporting materials dry pulverized coal, according to the traffic and transport distance calculation power output, then according to the selection of reducer, motor to solve the current problem.
Key words helix transport Screw axis material
2.1螺旋运输机的基本结构

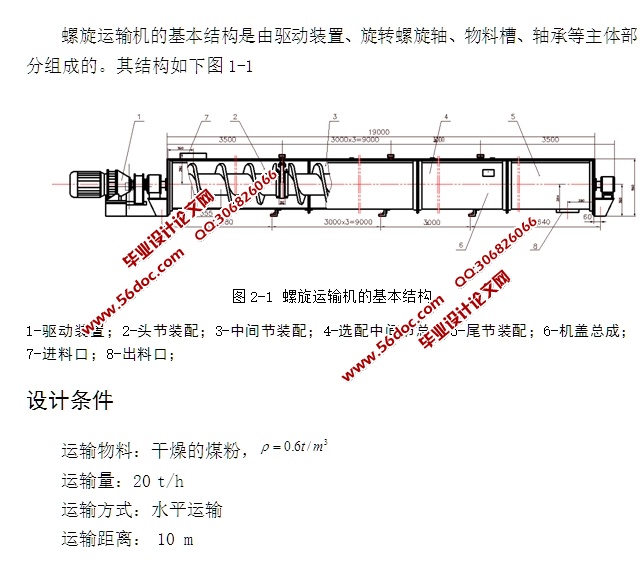

螺旋运输机的基本结构是由驱动装置、旋转螺旋轴、物料槽、轴承等主体部分组成的。
2.2螺旋运输机的工作原理
旋转螺旋轴通过轴承安装在料槽内，螺旋轴的一端与驱动装置联结，物料槽顶面和底面设有进料口和出料口。工作时，先由驱动装置提供动力，带动螺旋轴转动，物料从进料口输入，物料受到螺旋叶片的推动力而移动，推动力分为轴向和径向力，径向力有让螺旋轴和物料一起运动的趋势，而物料自身的重力和物料槽对物料的摩擦力影响，使物料是不跟着螺旋叶片同时旋转的，而是在螺旋叶片法向推力的轴向分力作用下，沿着物料槽做轴向的移动，直到排除出料口。螺旋轴的旋向决定着螺旋运输机的物料运输方向[1]，大部分螺旋运输机的运输方向都是按照单方向向设计的，当反向运输时会影响螺旋运输机的使用寿命[8]。
目 录
摘要 I
Abstract II
1绪论 1
1.1螺旋运输机的简介 1
1.2螺旋运输机的发展史 1
1.3螺旋运输机的现状和发展前景 2
2螺旋运输机的结构及工作原理 3
2.1螺旋运输机的基本结构 3
2.2螺旋运输机的工作原理 3
2.3螺旋运输机的类型 3
2.3.1水平螺旋运输机 3
2.3.2倾斜螺旋运输机 4
2.3.3垂直螺旋运输机 4
3结构方案与参数选用 5
3.1设计条件 5
3.2螺旋运输机的选型 5
3.2.1 螺旋体 5
3.2.2 螺距 8
3.2.3螺旋体的轴径 8
3.2.4螺旋体的转速 11
3.2.5计算功率 11
3.2.6螺旋体布置方式 13
4螺旋运输机驱动装置 16
4.1电动机的选择 16
4.2减速机的选择 17
4.3轴承的选择 19
4.3.1头尾部轴承的选择 19
4.3.2中间悬挂轴承的选择 22
4.4键的选择和校核 23
5螺旋运输机的安装调试和使用维护 25
5.1螺旋运输机的安装调试 25
5.1.1螺旋运输机的安装条件 25
5.1.2螺旋运输机调整 25
5.2螺旋运输机的使用维护 26
6螺旋运输机的三维立体式图 28
6.1螺旋运输机三维图 28
结论 31
致谢 32
参考文献 33
|
