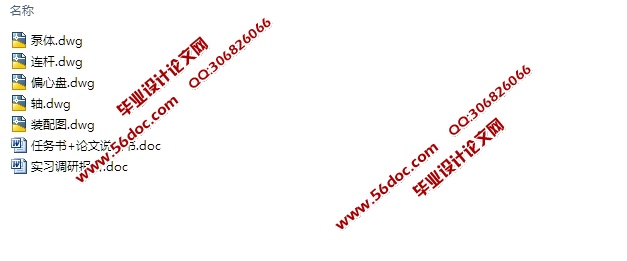

泥浆泵结构设计(含CAD零件装配图)(任务书,论文说明书23000字,CAD图纸5张,实习调研报告)
摘 要
泥浆泵是泵类产品中出现最早的一种，至今已有 2100 多年的历史。在旋转式原动机出现以前，往复泵几乎是唯一的泵类。在旋转式原动机出现以后，才逐步的产生了离心泵和转子泵等其他类型的泵。后出现的泵，由于它们的结构比较简单、操作比较方便，而且还有体积小、重量轻、流量均匀等一系列优点，致使原来使用往复泵的地方逐步地为这些泵类所取代。目前往复泵的产量只占整个泵类产量的很少一部分。但是，往复泵所具有的特点并没有被其它类型泵所代替。有些特点仍为其它类型泵所不及，因此，它非但不会被淘汰，而且仍将作为一种不可缺少的泵类，被广泛采用。
现在，泵作为一种通用机械，在国民经济各个领域中都得到了广泛的应用。农业的灌溉和排涝，城市的给水和排水都需要泵。在工业的各个部门中，泵更是不可缺少的设备。如在动力工业中需要锅炉给水泵、强制循环泵、循环水泵、冷凝泵、灰渣泵、疏水泵、燃油泵等；在采矿工业中需要矿山排水泵、水砂充填泵、水采泵、煤水泵等；在石油工业中需要泥浆泵、注水泵、沉井采油泵、输油泵、石油炼制用泵等；在化学工业中需要耐腐蚀泵、比例泵、计量泵等；在交通运输工业中需要燃油泵、喷油泵、润滑油泵、液压泵等。
关键词：泥浆泵 ；旋转式原动机 ；通用机械
Abstract
The mud pump is the earliest type of pump product and has a history of more than 2,100 years. Before the emergence of rotating prime movers, the reciprocating pump was almost the only pump. After the appearance of the rotary prime mover, other types of pumps such as centrifugal pumps and rotor pumps were gradually produced. The pumps that appeared afterwards have a series of advantages such as small size, light weight, and uniform flow due to their relatively simple structure and convenient operation, resulting in the place where the original reciprocating pump was used and gradually replaced by these pumps. At present, the output of reciprocating pumps only accounts for a small part of the total pump output. However, the characteristics of reciprocating pumps are not replaced by other types of pumps. Some features are still out of reach for other types of pumps, so it will not only be eliminated but will still be widely used as an indispensable pump.
Now, as a general-purpose machine, pumps have been widely used in various fields of the national economy. Irrigation and drainage in agriculture, the city's water supply and drainage all require pumps. Pumps are indispensable equipment in all sectors of industry. For example, in the power industry, boiler feed pumps, forced circulation pumps, circulating water pumps, condensate pumps, ash slag pumps, hydrophobic pumps, fuel pumps, etc. are needed; in the mining industry, mine drainage pumps, water sand filling pumps, water extraction pumps, and coal are needed. Pumps, etc.; Needs mud pumps, injection pumps, caisson pumps, oil pumps, petroleum refining pumps, etc. in the petroleum industry; anti-corrosion pumps, proportional pumps, metering pumps, etc. are required in the chemical industry; in the transportation industry Need fuel pump, fuel injection pump, lubricant pump, hydraulic pump and so on.
Keywords: Mud pump ;Rotary prime mover ; General Machinery
设计计算：设计参数——电动机额定转速n=1000rp；工作压力2MP；往复次数200次。主要包括泵型及总体结构型式的选择；液力端主要零部件设计；动力计算；传动端主要零、部件设计等
目 录
摘 要 I
Abstract II
第1章 绪论 1
1.1泥浆泵现状 1
1.2往复式泥浆泵的特点 2
1.3泥浆泵的发展趋势 4
第2章 往复式泥浆泵结构方案设计及可行性论证 5
2.1 泥浆泵结构方案设计 5
2.1.1方案1 双功能手动水泥浆泵 5
2.1.2方案2 柱塞泥浆泵 6
2.1.3方案3 往复式泥浆泵 6
2.2泥浆泵结构设计方案可行性论证 7
2.2.1方案1评价 7
2.2.2方案2评价 8
2.2.3方案3评价 8
2.3 方案的确定 8
第3章 往复式泥浆泵的设计与计算 10
3.1 泵型及总体结构型式的选择 10
3.1.1 柱塞泵 11
3.1.2 立式泵 11
3.1.3 联数、缸数和作用数 11
3.2 液力端结构型式的选择 12
3.3 传动端结构型式的选择 12
3.4液力端主要零部件设计 14
3.4.1 液缸体的结构特点及选择 15
3.4.2 对液缸体的技术要求 16
3.5 泵阀设计 17
3.5.1 泵阀的种类和选择 17
3.5.2 自重阀球的设计计算 18
3.5.3 泵阀材料和主要技术要求 22
3.6 柱塞及其密封 23
3.6.1 柱塞 23
3.6.2 柱塞密封 27
3.6.3 柱塞导向套 30
3.7 曲柄连杆机构的受力分析 30
3.7.1 曲柄连杆机构运动规律及惯性力 30
3.7.2 作用力分析 32
3.8 往复泵基础的振动形式及挠力载荷的确定 33
3.8.1 基础振动形式及原因 33
3.8.2 单联泵的挠力载荷分析 34
第4章 产品使用与维护 35
4.1泥浆泵的失效分析 35
4.2延长活塞使用寿命的改进措施 36
4.3泥浆泵使用的注意的事项 36
4.4安装存放注意事项 37
4.5 存放注意事项 37
第5章 毕业设计特色专题 38
5.1 主轴的三维设计 38
5.2 偏心盘的三维设计 38
5.3 带轮的三维设计以及主轴部件的装配 39
结 论 41
参考文献 42
致 谢 44
|
