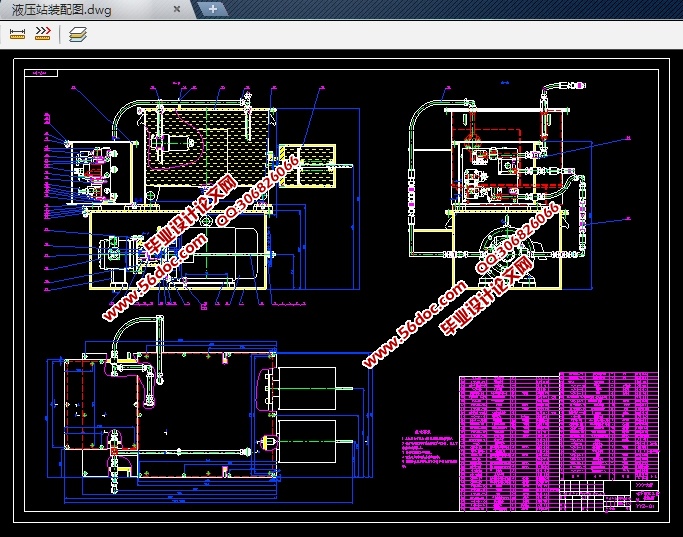

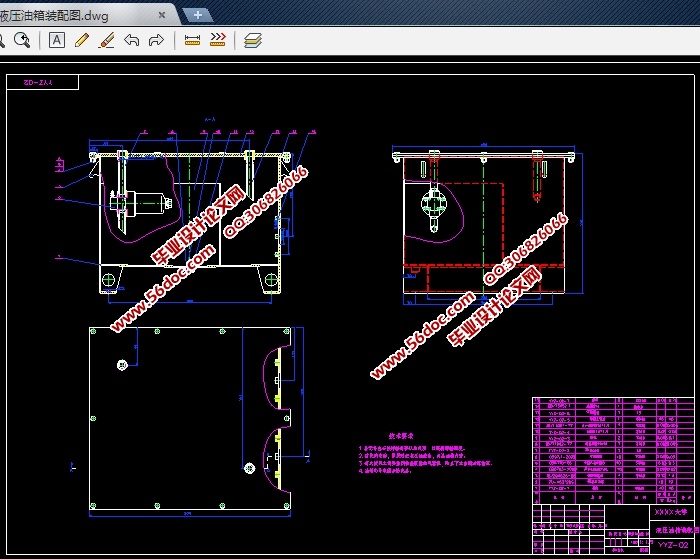

SXYY5型水下液压工作站的设计(含CAD零件装配图)(任务书,开题报告,外文翻译,设计说明书12500字,CAD图10张)
液压工作站简介
液压工作站,有时也被称为液压泵站,它主要根据驱动机构即主机所设定的需求来提供一定量的油液,进而控制液压油流动的方向、压力的大小和流量等,以此驱动负载运动,完成不同的动作,它主要适用于液压机械中的主机与液压装置分离后互不影响的情况下。同时可在进行安装的时候只需要用油管将液压站与主机上的执行机构即液压缸或液压马达连接起来,液压机械即可完成各种规定的动作和工作循环。其中液压站的构成主要是由以下几大部分组成,各部件的主要功用如下:
(1)泵装置:上面有电动机和油泵,将机械能转化为液压油的动力能,它是液压站的动力源。
(2)集成块(或阀组合):它是将各种不同作用的液压阀,比如节流阀、溢流阀等集成到一个油路板或油路块上,方便对液压系统的调节控制。
(3)油箱:一种封闭或半封闭容器,上面还装有滤油网、滤清器等,它主要用来储油、过滤及油的冷却等。


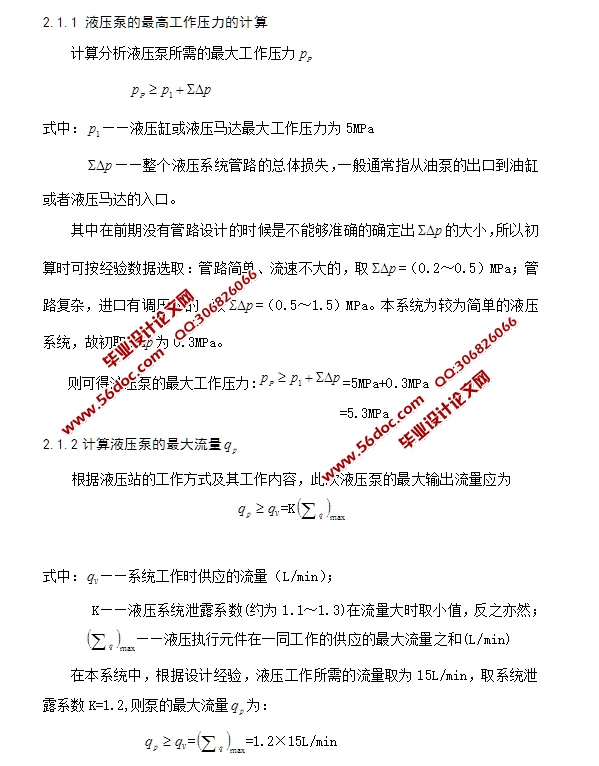

SXYY5型水下液压工作站的设计(含CAD零件装配图)

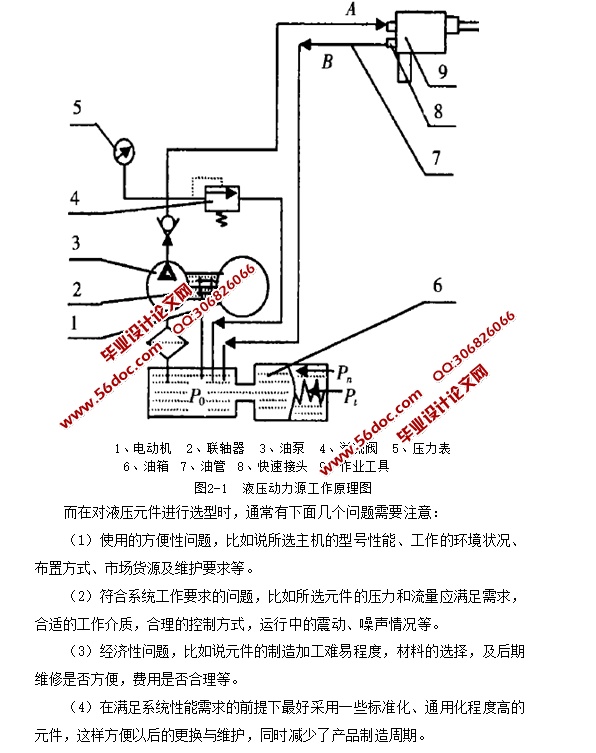

SXYY5型水下液压工作站的设计(含CAD零件装配图)
SXYY5型水下液压工作站的设计(含CAD零件装配图)
SXYY5型水下液压工作站的设计(含CAD零件装配图)
SXYY5型水下液压工作站的设计(含CAD零件装配图)


目录
1  液压工作站概述    1
1.1  液压系统简介    1
1.2  液压工作站简介    1
1.3  水下液压站设计分析    2
2  液压元件的选型与计算    3
2.1  液压泵分析计算    4
2.1.1  液压泵的最高工作压力的计算    4
2.1.2  计算液压泵的最大流量     4
2.1.3  选择液压泵的规格    5
2.2  电动机的选型    6
2.3  过滤器的选型    8
2.4  密封装置的选型    10
3  液压工作站的结构设计分析    12
3.1  液压泵站的类型    12
3.2  液压站的比较选择    13
3.3  液压油箱及其设计    14
3.4  系统压力平衡分析选择    16
3.5  材料的选择    21
设计总结    22
参考文献    23
