高放射性液体稀释分装系统机械装置设计(含CAD图,SolidWorks,STEP

来源：wenku7.com 资料编号：WK715042 资料等级：★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK715042

以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密保惠帮助

资料介绍

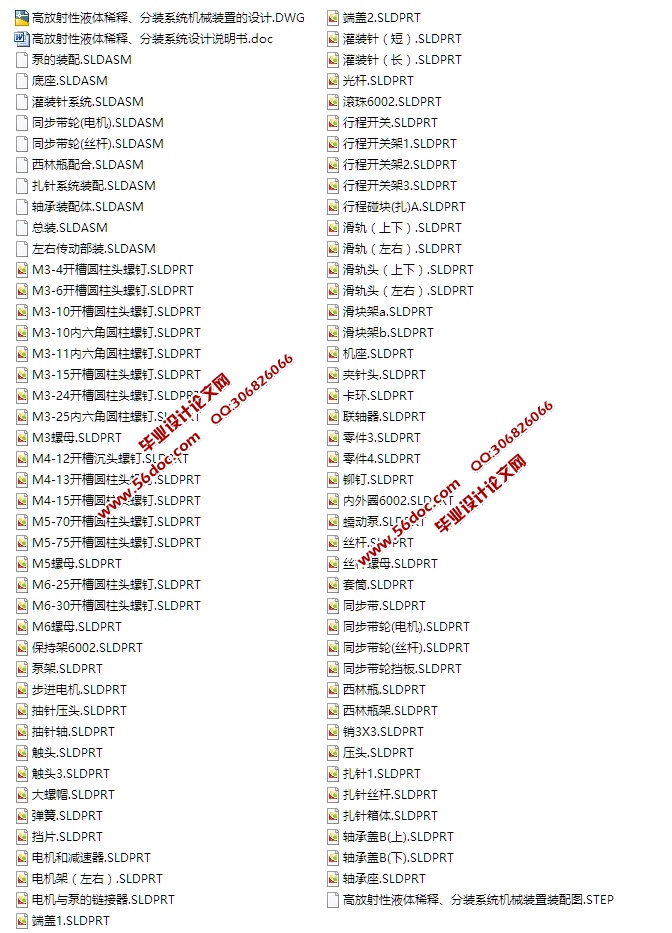

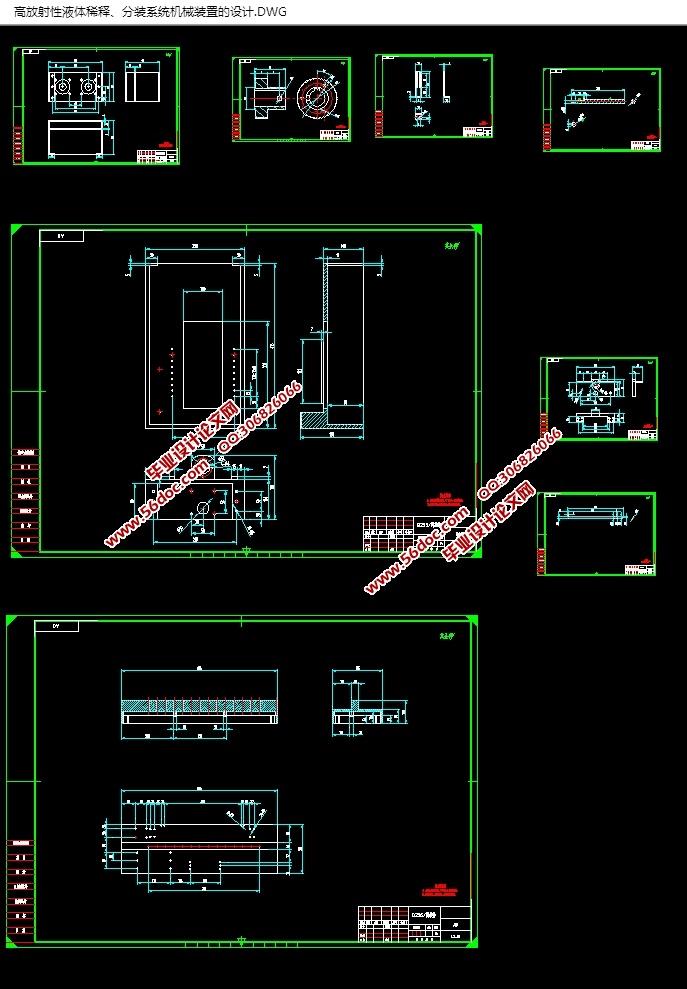

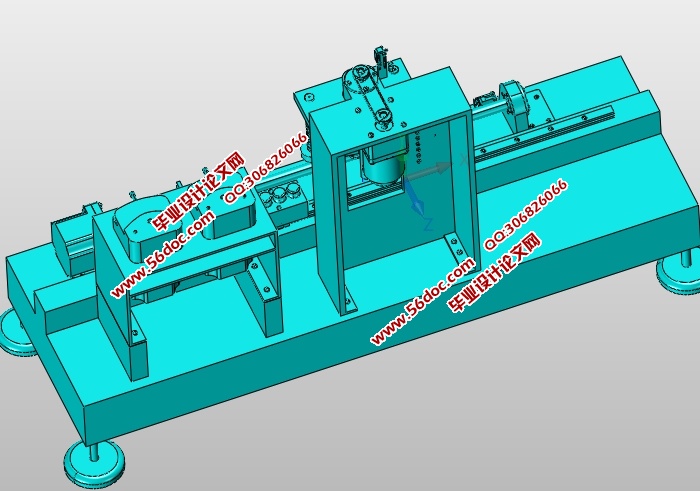

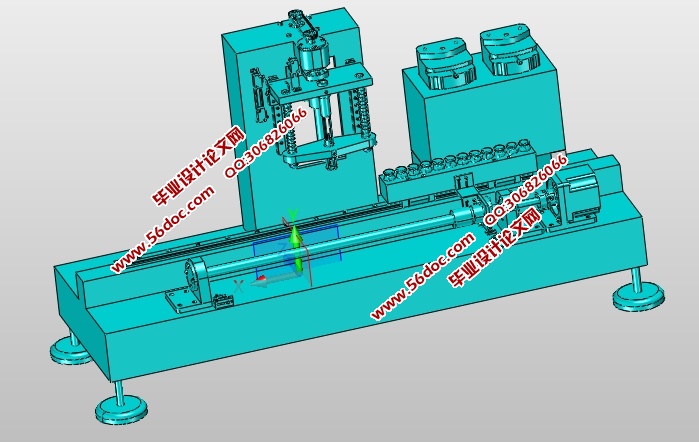

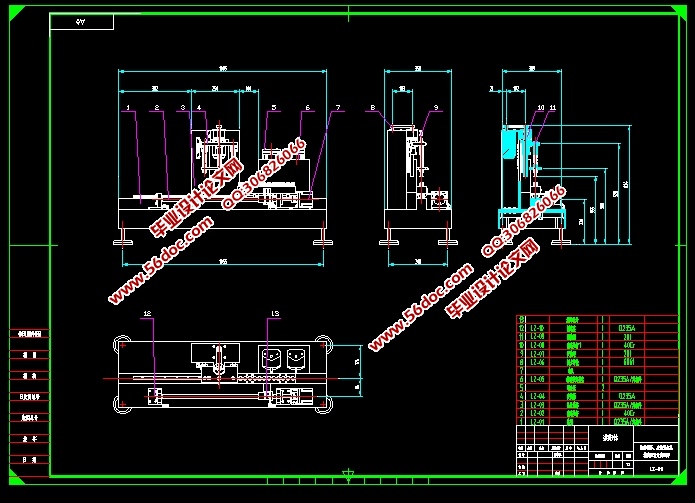

高放射性液体稀释分装系统机械装置设计(含CAD图,SolidWorks,STEP三维图)(论文说明书11600字,CAD图纸9张,SolidWorks三维图,STEP通用三维格式)
高放射性液体稀释、分装系统的总体方案
本次高放射性液体稀释、分装系统机械装置采用的方案为：电机通过滚珠丝杆传动带动夹瓶装置在直线滑轨上面来回移动，当瓶子到达灌装嘴下面的时候，扎针系统在电机通过同步带轮传动从而带动滚珠螺母下降的情况下向下移动到瓶口，然后，蠕动泵开始工作，从而将高放射性液体灌装入下面的瓶子里面，当灌装完成后后，扎针机构上移，左右移动系统返回，然后重新把待稀释，分装的瓶子移动到扎针机构下方，扎针机构动作，然后是蠕动泵装置进行供液，如此循环。

高放射性液体油稀释、分装机的工作原理为：电机通过滚珠丝杆传动带动夹瓶装置在直线滑轨上面来回移动，当瓶子到达灌装嘴下面的时候，扎针系统在电机通过同步带轮传动从而带动滚珠螺母下降的情况下向下移动到瓶口，然后，蠕动泵开始工作，从而将高放射性液体灌装入下面的瓶子里面，当灌装完成后后，扎针机构上移，左右移动系统返回，然后重新把待稀释，分装的瓶子移动到扎针机构下方，扎针机构动作，然后是蠕动泵装置进行供液。

摘要    1
1 绪论    2
1.1 课题的来源与研究的目的和意义    5
1.2 高放射性液体稀释、分装系统的发展现状    6
2 高放射性液体稀释、分装系统总体结构的设计    7
2.1 高放射性液体稀释、分装系统的总体方案图    8
2.2 高放射性液体稀释、分装系统的工作原理    10
2.3 机械传动部分的设计计算    12
2.3.1步进电机的选型计算    13
2.3.2同步带轮传动的设计计算    15
2.3.3滚珠丝杆的选型计算    17
2.3.4直线导轨的选型计算    19
3 各主要零部件强度的校核    20
3.1轴承强度的校核与计算    22
3.2丝杆螺母强度的校核计算    23
4 高放射性液体稀释、分装系统机械装置中主要零件的三维建模    24
4.1滚珠丝杆的三维建模    26
4.2直线滑块的三维建模    26
4.3同步带轮的三维建模    27
4.4稀释、分装系统机械装置的三维建模    28
5 三维软件设计总结    29
结论    30
致谢    31
参考文献    32
