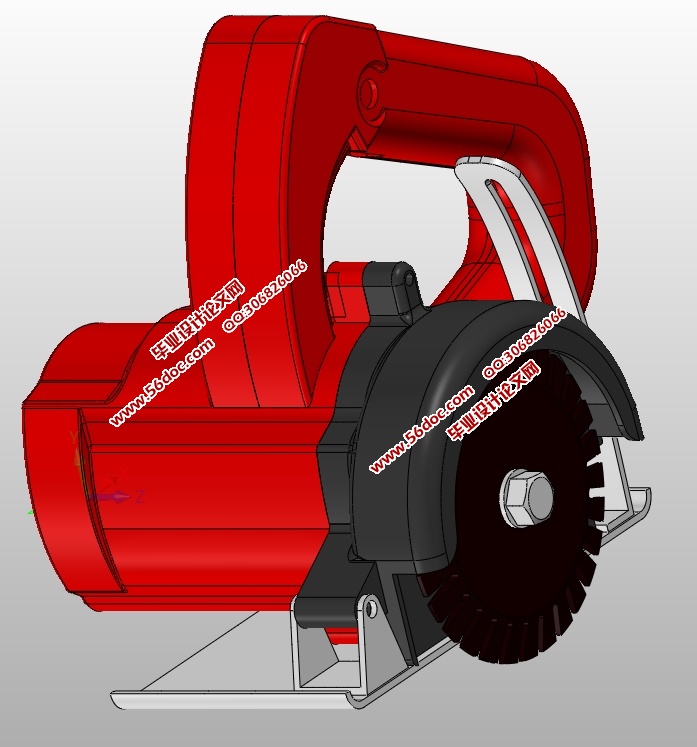

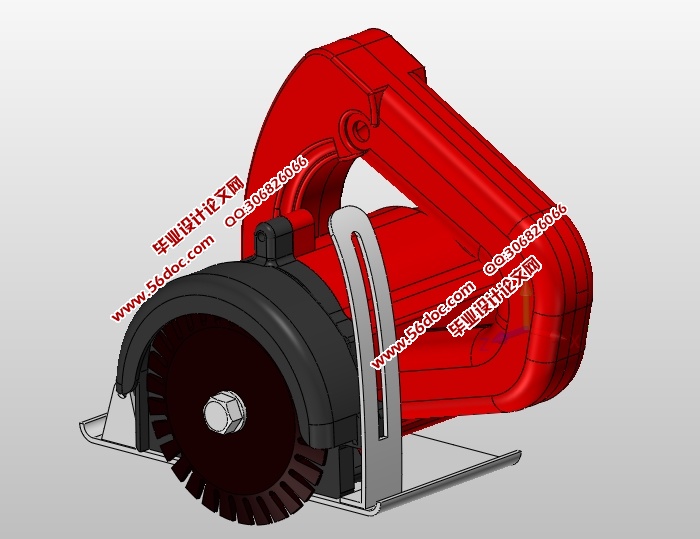

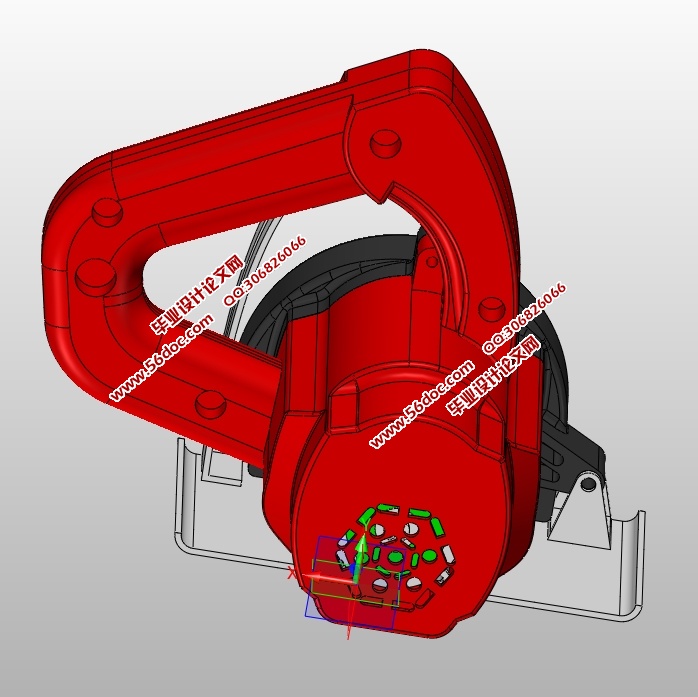

低噪声持久型云石机设计(CAXA图,SolidWorks,STEP三维图)

来源:wenku7.com  资料编号:WK714933 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK714933
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

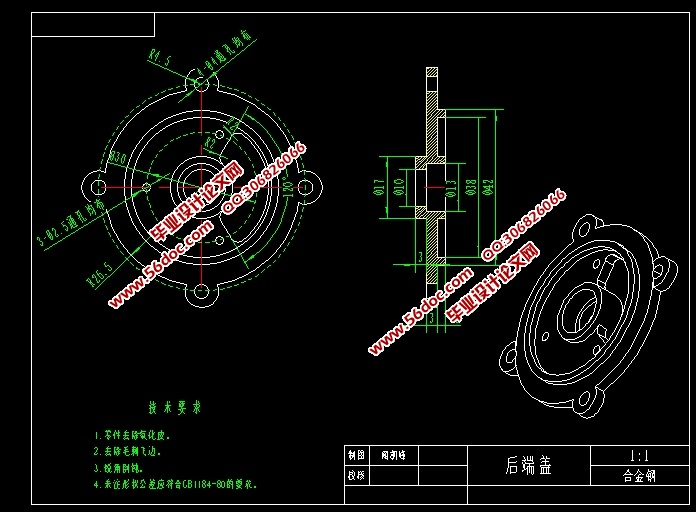

低噪声持久型云石机设计(CAXA图,SolidWorks,STEP三维图)(任务书,开题报告,开题答辩PPT,文献综述,中期答辩PPT,论文说明书5600字,CAXA图纸5张,SolidWorks三维图,x_t,STEP通用三维格式)
摘要
本选题的灵感是来自于市场上云石机存在明显不足之处,针对它们的缺点进行改造。此次的设计改造将使原有的云石机提高效率,增长寿命,最重要的是消除它的大部分噪声。利用改变驱动方式,去除齿轮提高效率,消除噪声,以及将碳刷电机改用无刷电机,增加电动机效率,提高寿命,降低噪声。新型云石机内部构造和传动原理都很简单,内部就只有一个无刷电机,直接对刀片进行驱动。本课题的主要问题有无刷电机直驱所需要的扭矩的计算以及电机的选用,去除齿轮传动后轴心位置如何向下移动使得刀片能够对一定厚度的石材进行切割。通过SW三维软件绘制三维图,对定子位置形状进行分析,确定改造方案,并绘制总装图和必要零部件。
关键词:  改造 传动方式 无刷电机 扭矩

云石机的加工工艺要求
一般情况下云石机除了切割瓷砖类规则的食材之外,在一些情况下需要切割一些形状不规则的石块或者岩石等以保证不同的市场需要。
但多数情况是用于装潢中的瓷砖切割,因此除了切割范围广的要求外,噪声与粉尘这方面的缺点也需要改善。

2.3机构原理分析
通过上述结构图可直观的看出刀片连接在电机的轴上电机通过直驱带动刀片旋转进行切割。轴的末端有一个散热用的风扇通过过盈配合与轴配合,向外抽风达到散热效果。切割时开启机器,随后将云石机平整的放在石材表面移动切割。在切割材料的过程中,要有水喷射到圆锯片上,来降低切割过程中所产生的粉尘对人体的危害。切割时手要握紧手柄保证切割过程中整个设备不因电机的震动而移动,同时也保证了切口的平整性。


低噪声持久型云石机设计(CAXA图,SolidWorks,STEP三维图)
低噪声持久型云石机设计(CAXA图,SolidWorks,STEP三维图)
低噪声持久型云石机设计(CAXA图,SolidWorks,STEP三维图)
低噪声持久型云石机设计(CAXA图,SolidWorks,STEP三维图)
低噪声持久型云石机设计(CAXA图,SolidWorks,STEP三维图)
低噪声持久型云石机设计(CAXA图,SolidWorks,STEP三维图)


目录
1绪论    2
1.1课题的来源及意义    2
1.2 云石机的现状与发展    2
1.3课题的主要内容    4
2.工作原理及分析    4
2.1云石机的加工工艺要求    4
2.2机构原理简图    4
2.3机构原理分析    5
3.电机的设计拟定与计算    5
3.1电动机的选择    5
3.1-1电动机功率和转速的选择    5
3.1-2电机的选择    6
3.2轴的设计    6
3.2-1轴的整体设计    7
3.2-2验算轴的最小直径    7
3.2-3 验算轴的扭矩    8
3.3 轴承的选择    11
3.3-1 轴承种类的选择    11
3.3-2 轴承的校核    12
4 外机壳的设计    13
总结    14
参考文献    15
致谢    16
