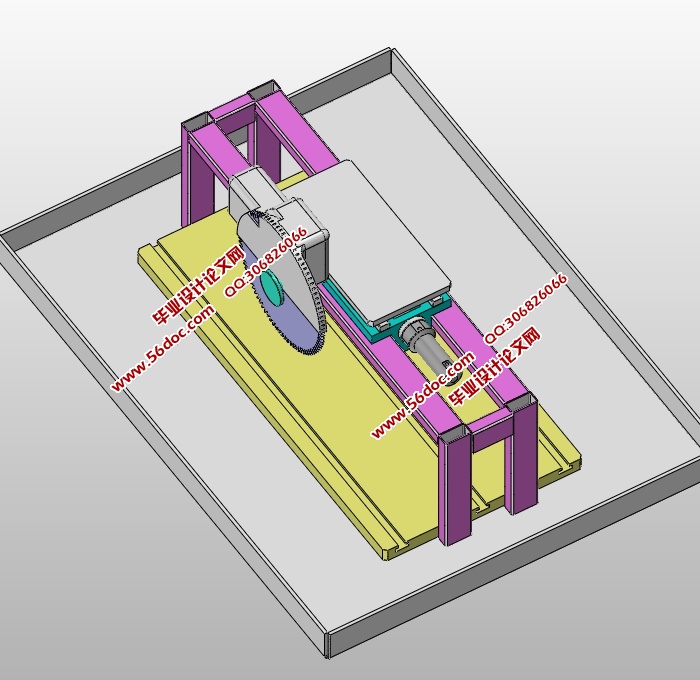

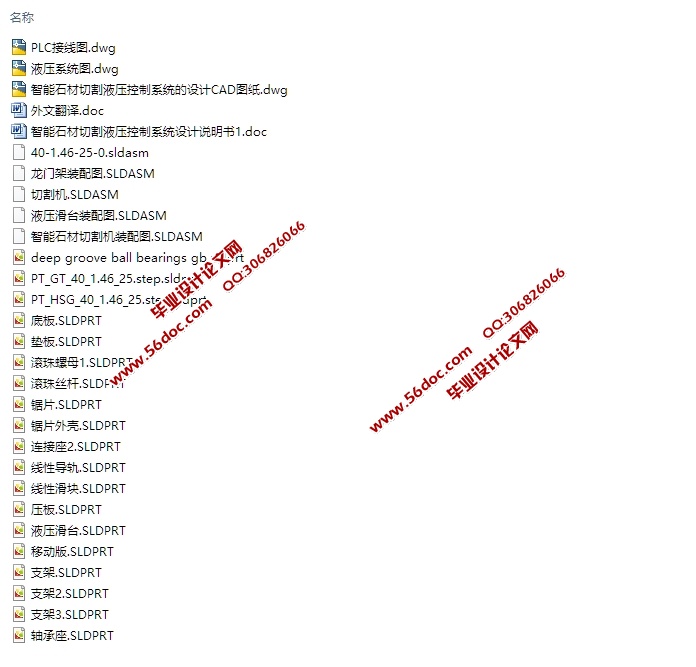

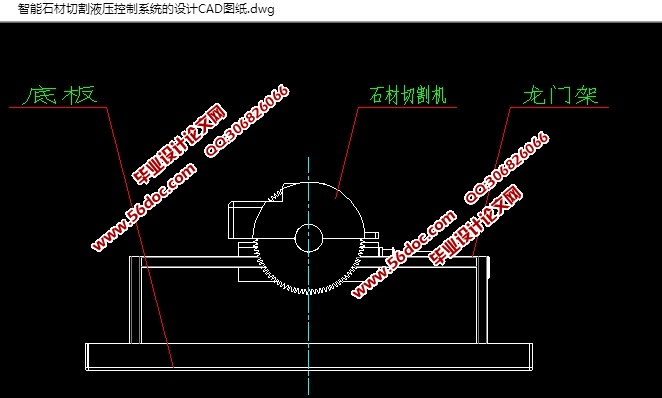

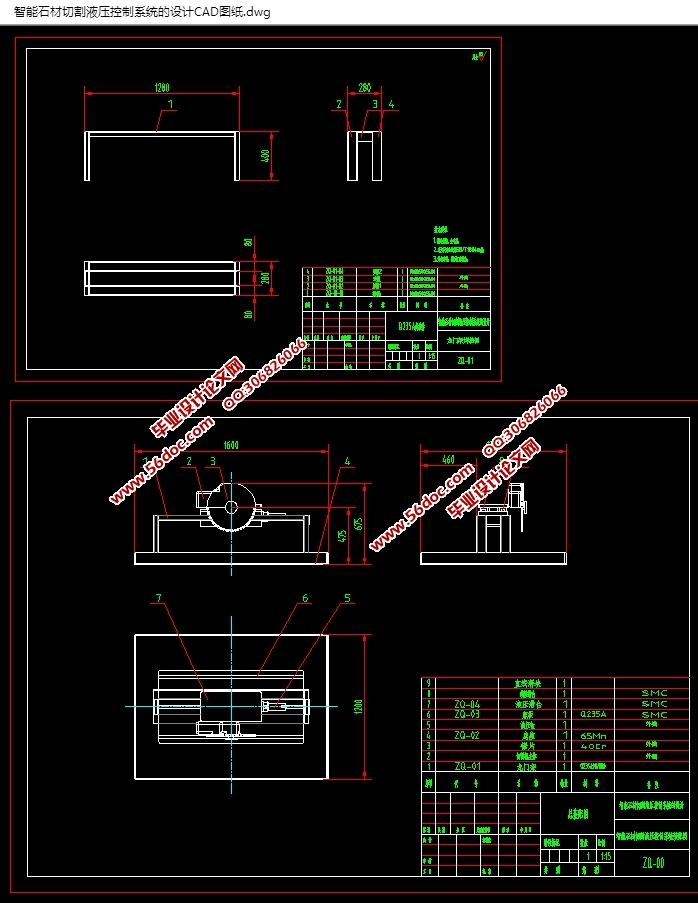

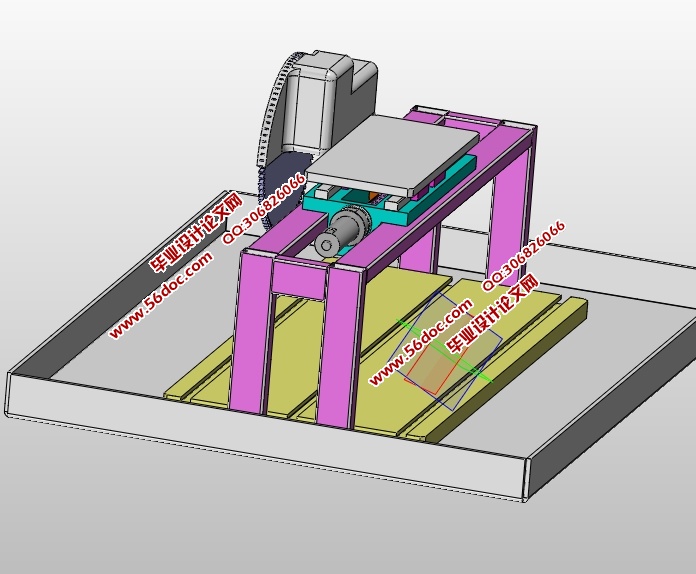

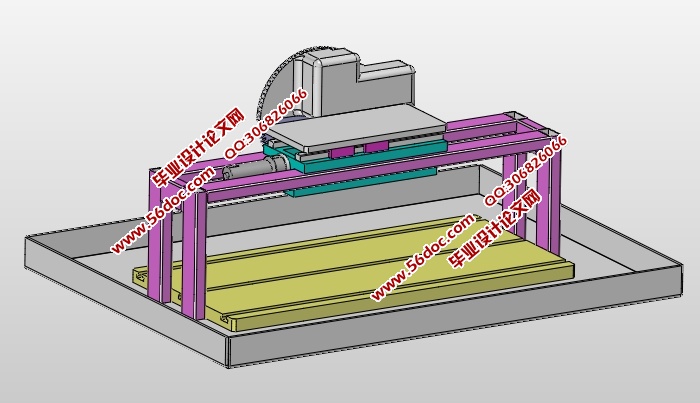

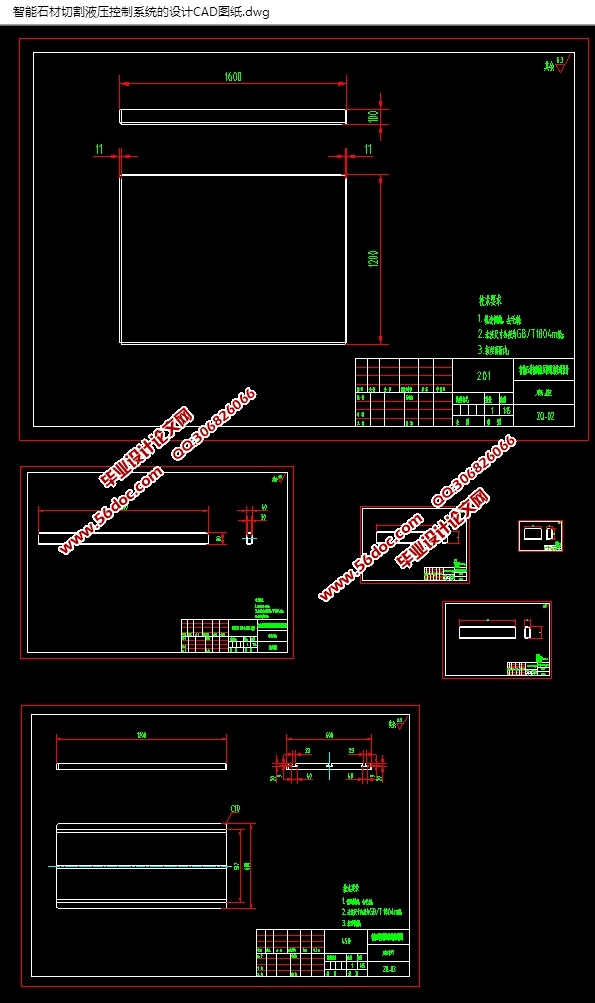

智能石材切割液压控制系统的设计(CAD零件装配图,SolidWorks三维 来源：wenku7.com 资料编号：WK714926 资料等级：★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK714926 以下是资料介绍,如需要完整的请充值下载。 1.无需注册登录,支付后按照提示操作即可获取该资料. 2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密 保 惠 帮助 我要下载该资源 资料介绍 智能石材切割液压控制系统的设计(CAD零件装配图,SolidWorks三维图)(论文说明书11000字,外文翻译,CAD图纸8张,SolidWorks三维图) 本机器适用于各类石材的加工，例如大理石，花岗石等等。本机器具有独立的动力机构和电气系统。采用按钮集中控制，可实现调整、手动及半自动三种操作方式。本机器的工作压力、空载快速下行和减速的行程范围均可根据工艺需要进行调整，并能完成一般压制工艺。 本次设计的石材切割机液压控制系统的设计主要是为石材的加工而做的，这样，只有当需要切割石材时，液压缸才会打开行程，切割机开始工作。设计中采用PLC控制石材切割机的正反转动作，既可以简化控制线路，节省成本，又可以提高劳动生产率。 目 录 1绪论 9 1.1课题的来源与研究的目的与意义.............................................................................10 1.2液压传动在机械行业中的应用......................................................................11 1.3液压系统的基本组成............................................................................................12 1.4 液压传动的优缺点...............................................................................................13 1.5液压传动技术的发展及应用...........................................................................14 2液压缸的负载以及工况分析......................................................................................15 2.1 液压缸的工作负载 16 2.2 液压缸的摩擦阻力 17 2.3 液压缸的惯性负荷 18 3负载图和速度图............................................................................................................18 4液压缸的设计及计算...................................................................................................19 4.1液压缸的类型及结构形式.....................................................................................19 4.2 液压缸的工作压力...............................................................................................20 4.3 液压缸尺寸计算...................................................................................................21 4.4液压缸各工作阶段的压力、流量和功率计算....................................................21 4.5 绘制液压缸的工况图............................................................................................21 5拟定液压系统图..............................................................................................................22 5.1选择液压基本回路.................................................................................................22 5.2 组成系统图............................................................................................................22 6选择液压元件..................................................................................................................23 6.1确定液压泵的容量及电机功率.............................................................................24 6.2控制阀的选择.........................................................................................................25 6.3确定油管直径..........................................................................................................26 6.4确定油箱容积..........................................................................................................27 7液压系统的性能验算.......................................................................................................27 7.1液压系统的压力损失计算....................................................................................28 7.2液压系统的热量温升计算.....................................................................................29 结论 30 参考文献 31 致谢....................................................................................................................................32
