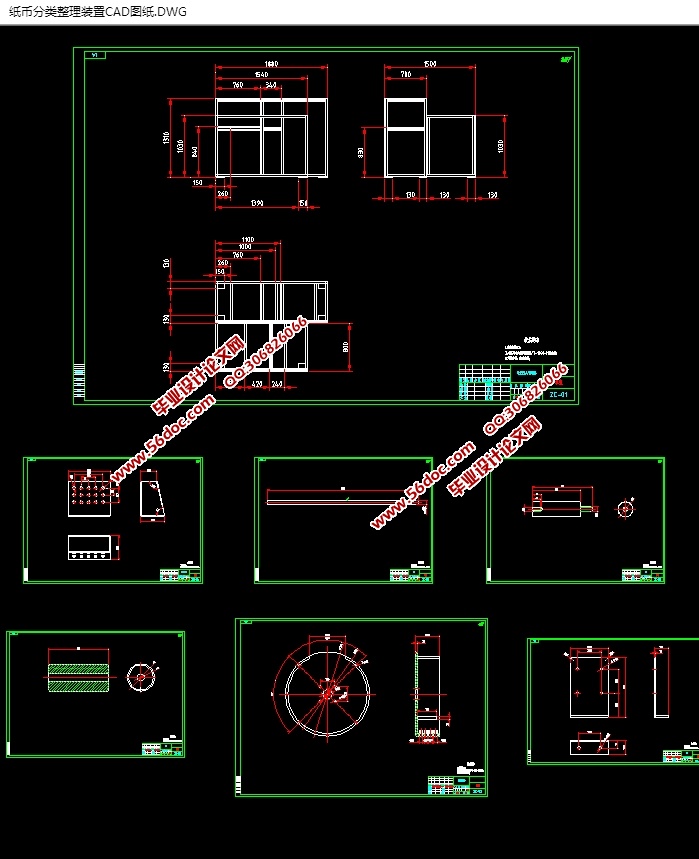

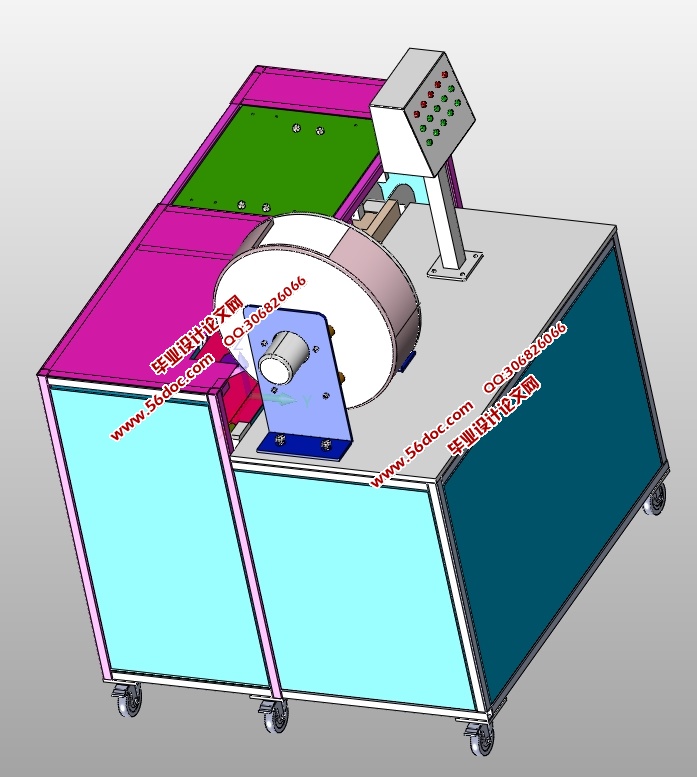

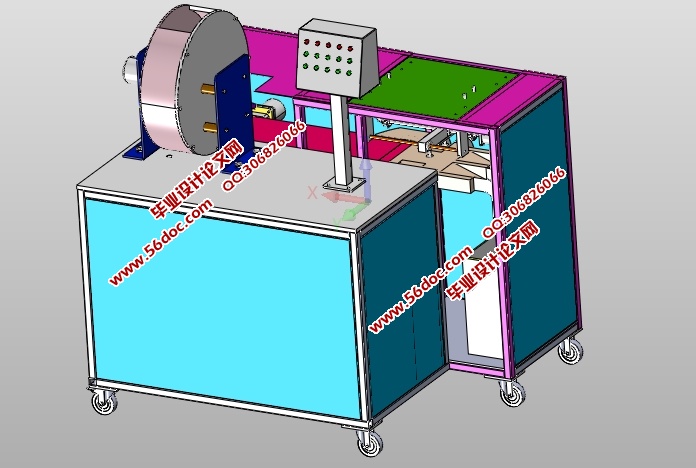

纸币分类整理装置的设计(CAD零件装配图,SolidWorks,IGS,STEP三维 来源：wenku7.com 资料编号：WK714924 资料等级：★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK714924 以下是资料介绍,如需要完整的请充值下载。 1.无需注册登录,支付后按照提示操作即可获取该资料. 2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密 保 惠 帮助 我要下载该资源 资料介绍 纸币分类整理装置的设计(CAD零件装配图,SolidWorks,IGS,STEP三维图)(论文说明书8400字,CAD图纸8张,SolidWorks三维图,IGS,STEP通用三维格式) 本次设计的任务是对纸币分类整理装置进行设计，本次设计主要采用模块化设计。方案一:本次设计的纸币分类整理装置可以采用纸币分开投放，然后各自通过分选机构，和检测机构来实现钱币的自动分类、清点。方案二：通过采取混币投入的形式，就是说把纸币混合放在一起，然后通过分选机构和清点机构进行钱币的自动分类、清点。通过查找相关资料和文献，对于以上两种方案作了比较，通过比较考虑，觉得方案二更方便，并且机械的主体机构比较集中，于是得出的系统结构框图如下图3.1所示。 纸币分类整理装置的工作原理 纸币分类整理装置的工作原理为:人工通过电控箱的启动按钮启动纸币分类整理装置，然后将纸币放入进币筒，进币筒里面有分选体装置，电机带动其不断地旋转，由于分选体和进币筒的内壁刚好配合好，对于纸币，在分选体旋转的同时，在分选体圆周表面与纸币摩擦的同时，由于惯性力的作用，将纸币从进币筒里的缺口里面落到分选输送带上面，然后顺着输送带移动到检测分类的位置，通过检测传感器针对纸币的颜色和大小的判别从而通过PLC系统控制电机带动滚珠丝杆螺母副移动，利用真空吸盘来吸住不同面值的纸币到各自的滑槽里面，纸币会随着滑槽在其重力的作用下落入到存储箱里面。由于PLC控制系统控制灵活，且能够执行复杂的动作，所以通过PLC编程，就能够使得机械实现不同的功能了。 目录 摘要 I Abstract II 第一章 引言 1 1.1课题的来源与研究的目的和意义 1 1.2本课题研究的主要内容 2 第二章 纸币识别、整理、计数及储存模块设计 4 2.1识别方案 6 2.2计数及储存模块设计方案 7 第三章 纸币分类整理装置的结构设计 10 3.1系统方案结构框图的确定 11 3.2纸币分类整理装置的工作原理 13 第四章 机械传动部分的选型计算 15 4.1驱动电机的选型计算 17 4.2平带传动的选型计算 20 4.3滚珠丝杆传动的设计计算 21 4.4机架强度的校核 22 4.5转轴强度的校核 23 4.6轴承的较核 24 第五章 附录 26 总 结 27 参考文献 28 致 谢 29
