家用自动跑步机机械结构设计(含CAD零件图装配图)(任务书,开题报告,外文翻译,论文说明书9300字,CAD图纸5张)
摘 要
跑步机自二十一世纪以来一直是最热门的健身器材之一，如果跑步机能够在家里使用那就会更加吸引人，不过现在很多家用跑步机的功能都太过单一，除了具备可以显示跑步者的心率、热量、跑步距离、跑步时间、消耗卡路里的电子辅助装备以外就没有其他亮点了。所以我这次设计的家用自动跑步机除了跑步外还可进行其他锻炼。此次设计主要包括了电动机的选择、传动机构的设计、跑步机外形结构的设计、跑步板跑步带的设计，另外还有一些多功能的设计，如扭腰盘、仰卧起坐架等，让我们在家里不仅仅跑跑步而已。
关键词：家用自动跑步机；传动机构；机械结构设计
Household automatic running machine mechanical structure design
Abstract
Running machine is one of the most popular fitness equipment, household running machine more diverse, but now is too single, many home treadmill function besides can display a runner's heart rate, heat, running distance, time, burn calories, electronic auxiliary equipment, there is no other bright spot. So this time I design of household automatic treadmill can be carried out in addition to running other exercise. This design mainly includes the choice of the motor and transmission mechanism design, the structure of the running machine appearance design, running board design, there are some multifunctional design, such as twist a waist dish, sit-ups, let's just run at home.
Key words ：household automatic running machine; transmission mechanism ; mechanical structure design

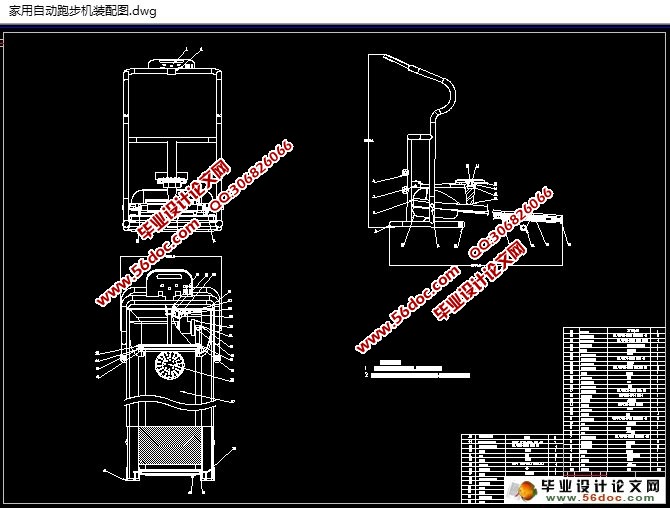

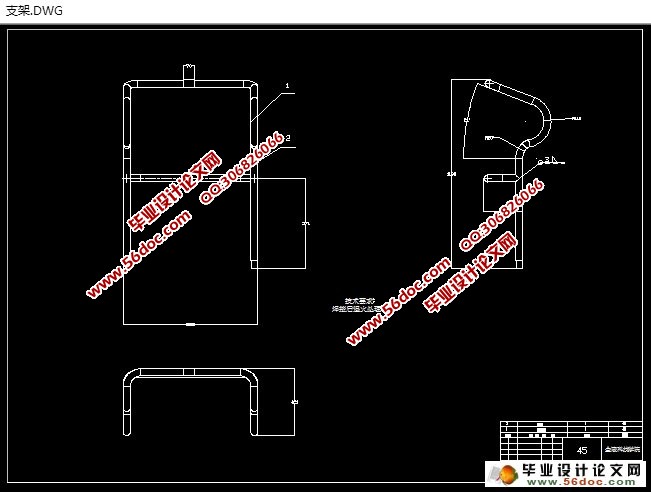

因跑步机在工作过程中跑步带的松紧十分重要，松紧关系到跑步机的舒适性，因此必须采用张紧轮装置。
本跑步机中心距是可调的：
a=a0+(Le- Le0)/2
=150-1.48
=148.52mm
则a1=153.52mm a2=140.52mm
范围在140.52---153.52之间，满足要求。
目 录
摘 要 III
Abstract IV
1 概述 1
1.1跑步机的发展 1
1.2跑步机设计趋势 1
1.3研发跑步机的内容与作用 2
2 总体方案设计 3
2.1普通跑步机基本功能 3
2.2基本结构 3
2.3功能原理的确定 4

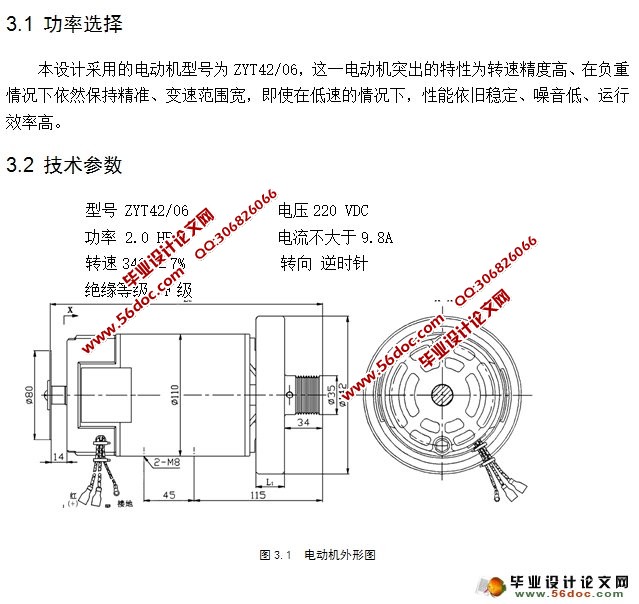

3 电动机类型与参数的选择 5
3.1功率选择 5
3.2技术参数 5
4 带传动机构设计 6
4.1参数选择 6
4.2多楔带带轮的构造与尺寸确定 6
4.3带传动张紧装置的选取 6
5 外形结构设计 8
5.1基架的设计 8
5.2支架的设计 8
5.3前后罩 9
6 前后滚筒 10
6.1轴承的计算 10
6.2轴结构的设计 10
6.3强度计算 10
6.4滚筒要求 11
7 跑步板及跑步带设计 12
7.1跑步板 12
7.2跑步带 12
7.3跑步带调整 12
7.4跑步台润滑油的添加 13
8 避震系统的设计 15
9 多功能设计 16
9.1扭腰盘设计 16
9.2连接结构设计 16
9.3旋转结构设计 17
9.4仰卧起坐架设计 18
10 使用和维护 19
10.1跑步机的维护与保养 19
10.2如何使用跑步机 19
参考文献 21
|
