基于ProE风力发电机增速器设计及有限元分析(含CAD零件图装配图)

来源:wenku7.com  资料编号:WK713817 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK713817
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

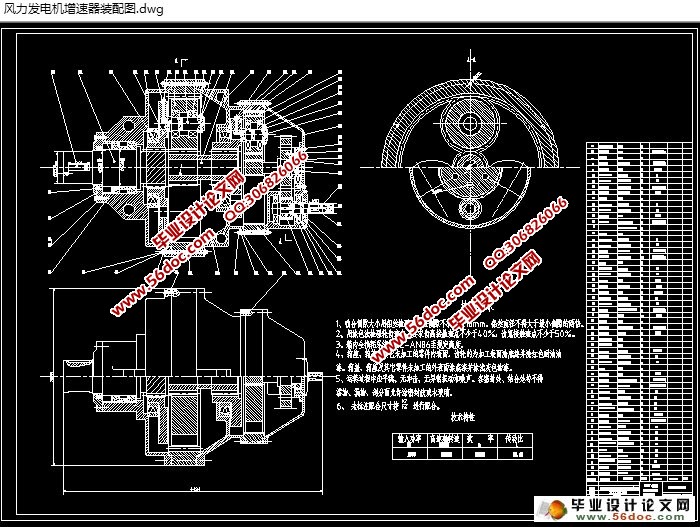

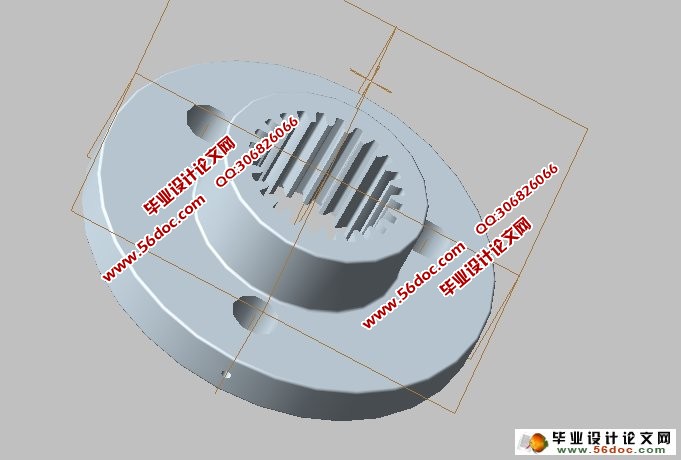

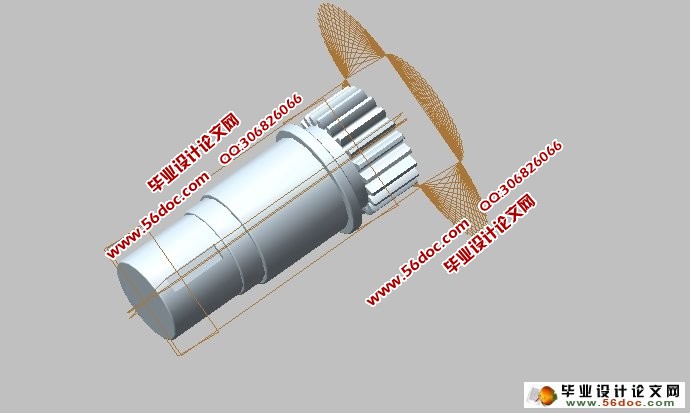

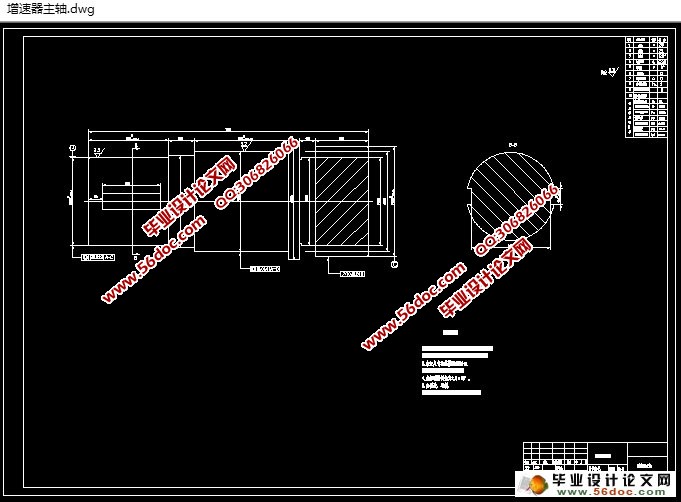

基于ProE风力发电机增速器设计及有限元分析(含CAD零件图装配图)(任务书,开题报告,外文翻译,论文说明书10000字,CAD图纸5张,有限元分析)
摘 要
风力发电机顾名思义是依靠风所作用的能量进行发电的一种装置,最近几年,风机生产行业成长相当的迅速,作为风机整个机组中最为重要的部位,风机的齿轮箱的研究与发展一向被世界所关注。西方许多家已经掌握了许多核心技术,然而我国对风力发电机齿轮箱的研究虽然也取得了不少突破,但就国外而言还是存在了不少差距,很多部件还是依靠国外进口。所以我国应该继续跟进风机齿轮箱的科研进度,争取掌握成熟技术。
本次设计的主体是风力发电机的增速器齿轮箱,通过查阅资料选取适当的参数,并通过计算、分析、制图来逐步完成所有的设计内容。
1)通过查阅资料来确定齿轮箱的整体结构,拟定传动方案并进行传动比的分配与各传动组参数的确定;
2)通过运算来选取并确定各级的齿轮所有参数,例如模数、齿数这类;
3)对行星齿轮的传动过程所受力进行分析并依据所查标准进行强度校核,确保能够切合安全规定。
4)运用CAD软件进行制图。
5)通过Pro/E软件进行初步有限元分析。
关键词:风力发电机;齿轮箱;结构设计

Design of the wind turbine generator based on Pro/E
Abstract
     As the name suggests, wind turbine is a mechanical device which use wind energy to generate electricity . In recent years, the development of wind turbine manufacturing industry is rapid. As the most important part in the wind power generator, wind turbine gearbox has won the world’s attention in it’s research and development. Many western countries have mastered lots of core technologies. However, in our country, although the research of wind turbine gearbox has many breakthroughs, there is still a big gap compared with foreign countries, many component still rely on imports. Therefore, our country should continue to strengthen the research and progress of the gear box, and strive to master the key technology.
    The subject of this design is wind turbine gearbox, through accessing to data to select and distribute the transmission ratio, and through the calculation, analysis, mechanical drawing to complete all the design.
    1) By consulting the data to determine the structure of the gear box, then selecting the transmission ratio and distributing it and determine the parameters by calculation ;
    2) To determine the parameters at all levels of the gear , such as modulus, tooth number and so on;
    3) To make the force analysis of the planetary gear’s transmission and check the strength according to the standard, to ensure that the results meeting the requirements.
    4) Using CAD software to make machine drawing.
    5) Making easy finite element analysis by Pro/E software.
Key words:  wind power generator; gear box; structure design

本次设计的是2.0 MW风电齿轮箱传动系统,所用具体参数如下表:
发电机额定功率    2000KW
总齿轮传动比    75~85
额定功率时输入转速    12.1rpm
额定功率时输出转速    976.25rpm

总体设计的步骤:
(1)    依据齿轮箱的技术要求与工作特点选用行星齿轮的传动方式。
(2)    依据所查设计要求选用合适的传动方案并确定总体的结构类型。
(3)    依据上图所选用的输入输出转速数据来确定整体结构的传动比:
