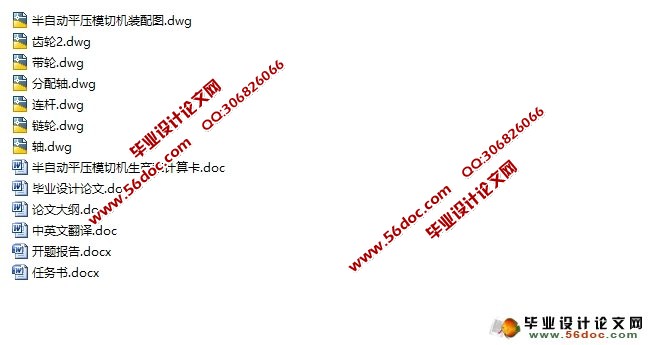

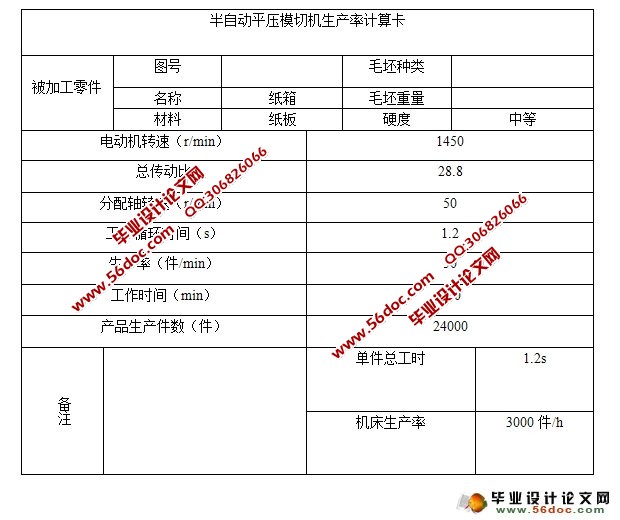

半自动平压模切机总体结构设计(含CAD零件图装配图)(任务书,开题报告,外文翻译,论文说明书12000字,CAD图7张,生产率计算卡)
摘 要

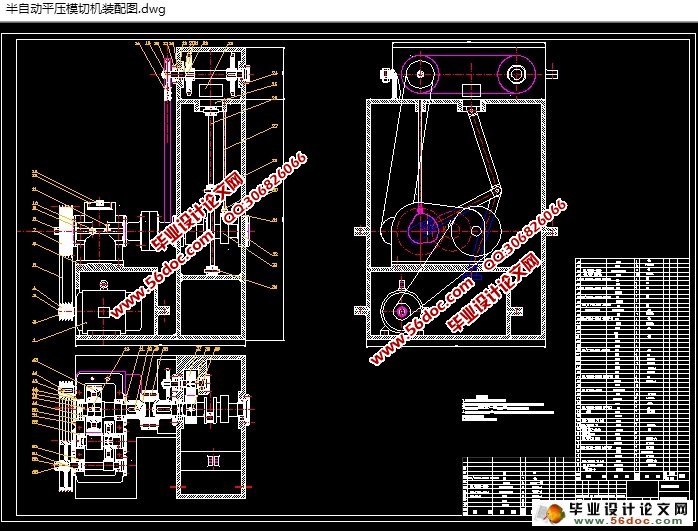

机械设计是工科高等学校机械类，机电类等专业必修的一门技术基础课，当我们在学习基础知识的时候，也应更加注重对知识的整体运用和实践。半自动平压模切机是运用于压制纸箱、纸盒之类的纸制品的专用机器设备,应用十分广泛。本文从运动周期图的制定，通过对机械设计手册的查找，并比较了不同的方案、最适合的传动系统及实施机构，并对其工作原理、结构设计和几何参数进行了深入的分析和计算。设计完成后，用Auto CAD画出半自动模切机的装配图以及相关的零件图。该模切机具备结构简单，紧凑，效率较高，易操作等特点。
关键词：机械设计 半自动平压模切机 Auto cad
Abstract
Mechanical design is engineering colleges machinery, mechanical and electrical and other technical professionals a compulsory basic course, we have to learn the basics, but also should pay more attention to the overall use of knowledge and practice. Semi automatic flat press die cutting machine is a printing and packaging industry press box, cardboard boxes and other paper products, special equipment, is widely used. This departure from the intended motion cycle chart, Mechanical Design Handbook by looking to compare different options and choose the most suitable transmission and executive bodies, and its working principle, structure design and geometric parameters of the in-depth analysis and calculations. Design is complete, use Auto CAD draw semi-automatic cutting machine assembly drawings and associated parts diagram. The cutting machine has the advantages of simple structure, compact structure, high efficiency , convenient operation. and so on.
Key words: Mechanical Design Semi automatic die-cutting machine AutoCAD
每小时压制3000张；
上模固定，下模向上移动的行程长度H=（50+0.5）mm，回程的平均速度为工作行程平均速度的1.3倍；
工作行程的最后2mm范围内受到生产阻力Pr=2*106N，回程不受力。下模与滑块总质量共120kg。工作台离地1200mm。
目 录
摘要...................I
Abstract....................II
第一章 概述 .............1
1.1选题依据 1
1.2课题的意义 1
第二章 半自动平压模切机的方案选型 3
2.1送料模切机构 3
2.2机械运动方案的选择 8
2.3运动循环图的拟定 13
第三章 半自动平压模切机的传动设计 15
3.1电动机的选择 15
3.2传动比的分配 17
3.3计算传动装置的运动参数和动力参数 17
3.4 V带传动设计 18
3.5减速器的齿轮设计 19
3.6轴的设计 24
3.7轴承的选择和校核 29
第四章 半自动平压模切机的模切机构设计 31
4.1平面六杆滑块机构设计 31
4.2链条及链轮的设计 32
4.3凸轮机构的设计 33
总结 35
致谢 36
参考文献 37
|
