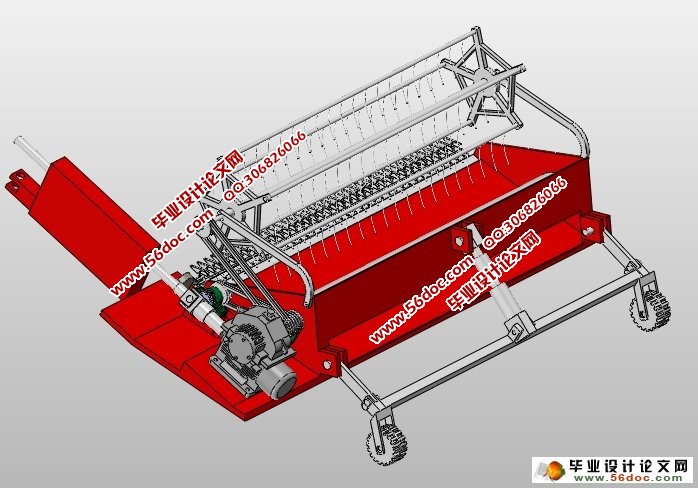

苜蓿收获机的设计(农业机械)(含CAD图,SolidWorks三维)

来源:wenku7.com  资料编号:WK713798 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK713798
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

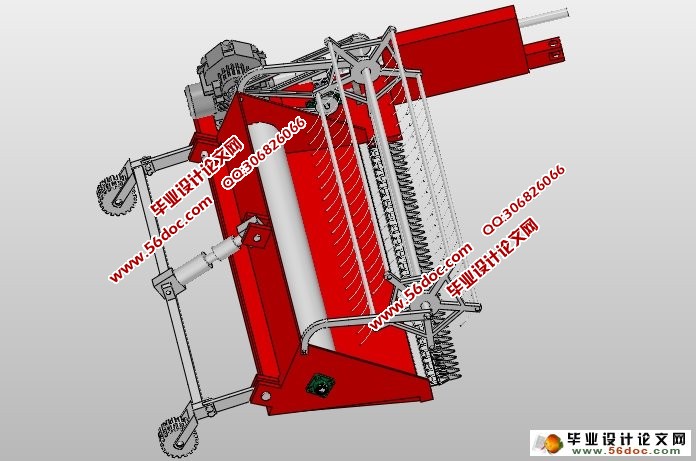

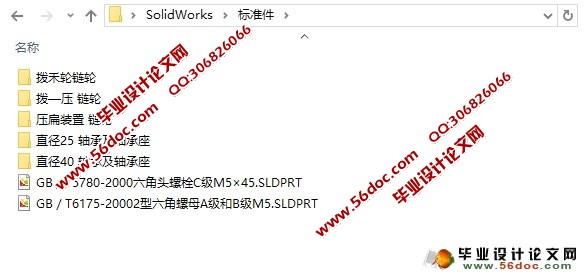

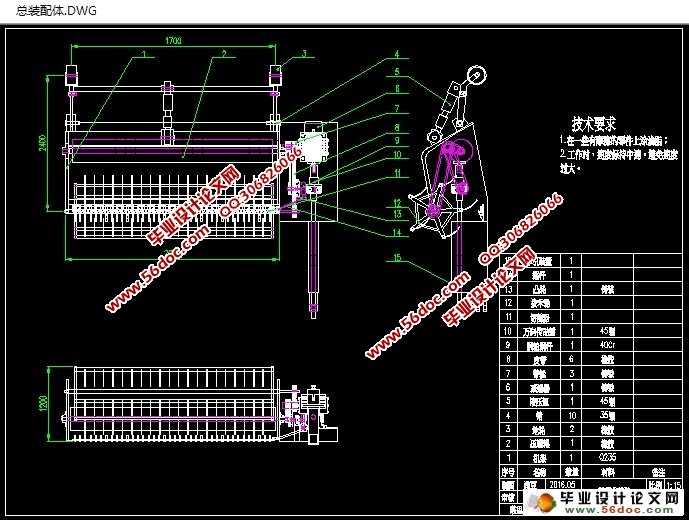

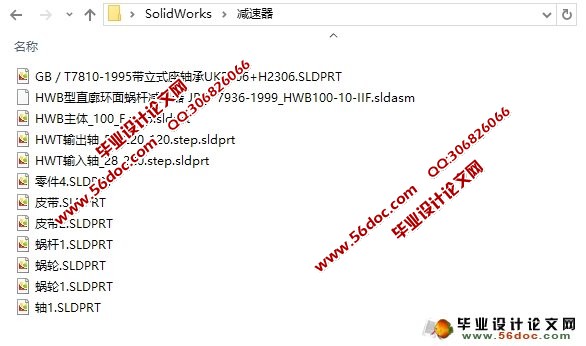

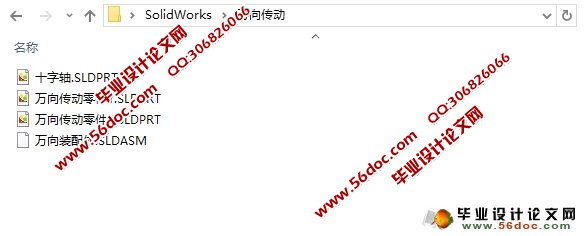

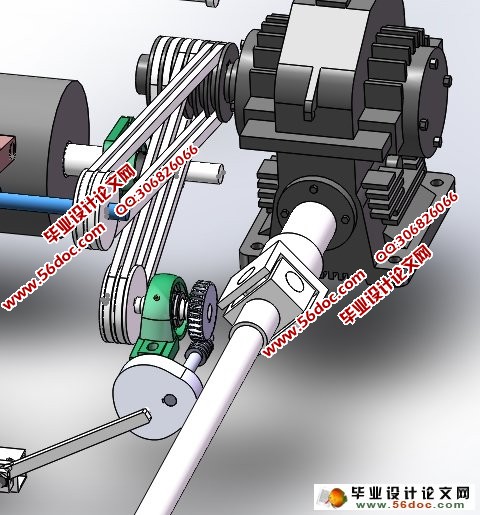

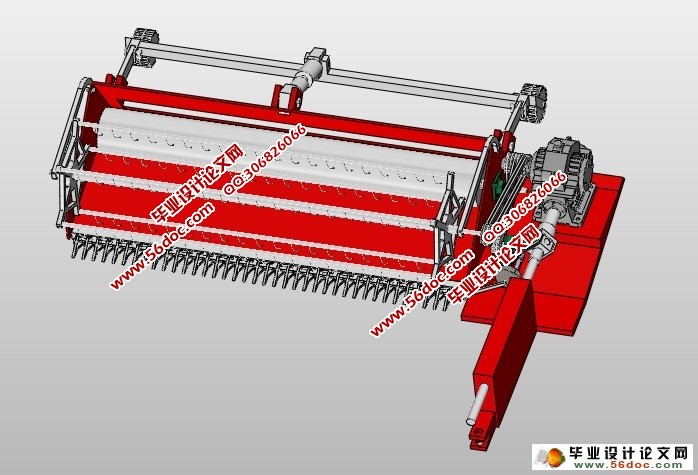

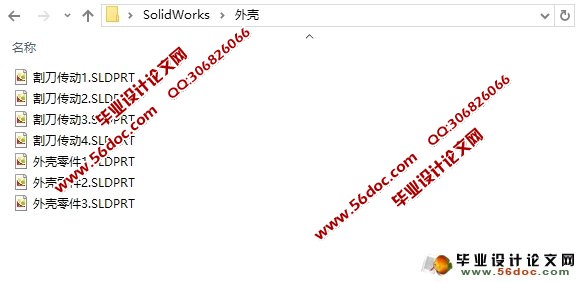

苜蓿收获机的设计(农业机械)(含CAD图,SolidWorks三维)(任务书,开题报告,开题答辩PPT,中期检查表,论文说明书11000字,CAD图纸3张,SolidWorks三维图,答辩PPT)
本课题的确定是在收集、分析以往使用经验以及国外同类产品最新技术资料的基础上确定的。研制了一种可以一次完成切割、压扁、作业工序的切割机,它的特点是采用了偏心式拨禾轮,将牧草拨入立式割台,并及时推向压扁辊。
本文主要是应用机械设计方法和机械原理对割草机的全部零件进行尺寸研究设计,对主要的传动零部件进行受力分析和强度校核计算,用Auto CAD和Solid Works设计软件进行设计和绘图,初步完成了整机的设计并整理出图纸。

关键词:苜蓿;割草机;往复式切割器;偏心拨禾轮

为满足紫花苜蓿的收获要求,所设计的割草压扁机应满足以下技术要求:
适时收获。由于紫花苜蓿的最佳收割时间为孕蕾期,这个时间只有10~15天,收获过早会降低牧草的产量,收获过迟,苜蓿中的蛋白质和胡萝卜素大量流失而降低苜蓿的营养成分,降低适口性,降低产品质量,同时还会影响苜蓿的次年生长。
提高牧草收获量,割茬高度适当。在不影响下一阶段或者第二年生长的情况下,应尽量降低割茬的高度,因此,切割器应紧贴地面,并能够很好的适应地形的起伏变化。
由于牧草稠密多汁需要低割,因此,切割器的切割速度要比收割谷物时要快。往复式割草机割刀运动的平均速度为1.6~2.0m/s,紫花苜蓿的最低切割速度要大于1.6m/s。
压扁辊的压力要适中。对苜蓿来说,最佳情况是90%的茎杆被轻微压扁,而叶片不破损。压辊压力过大,除增大功率消耗和加快零件的磨损外还会导致叶子干燥过快,当茎杆晾干时叶子会从杆上脱落,从而造成苜蓿营养损失。
在天然牧场工作时,割草压扁机的工作条件比较恶劣,刃口应具有自磨性能(采用齿纹刃),刀具应具有保护装置。
割下来的牧草能均匀铺放在地面上,且厚度应适当,易于干燥。
结构简单,使用维修方便,技术经济指标先进。


苜蓿收获机的设计(农业机械)(含CAD图,SolidWorks三维)
苜蓿收获机的设计(农业机械)(含CAD图,SolidWorks三维)
苜蓿收获机的设计(农业机械)(含CAD图,SolidWorks三维)
苜蓿收获机的设计(农业机械)(含CAD图,SolidWorks三维)
苜蓿收获机的设计(农业机械)(含CAD图,SolidWorks三维)
苜蓿收获机的设计(农业机械)(含CAD图,SolidWorks三维)
苜蓿收获机的设计(农业机械)(含CAD图,SolidWorks三维)
苜蓿收获机的设计(农业机械)(含CAD图,SolidWorks三维)
苜蓿收获机的设计(农业机械)(含CAD图,SolidWorks三维)
苜蓿收获机的设计(农业机械)(含CAD图,SolidWorks三维)
苜蓿收获机的设计(农业机械)(含CAD图,SolidWorks三维)
苜蓿收获机的设计(农业机械)(含CAD图,SolidWorks三维)


目 录
1 引言    1
1.1 本课题研究的背景、目的    1
1.2 牧草机械的研究现状    2
1.3 课题研究内容和方法    2
2 收获机整体方案的确定    3
2.1 收获对象的特点及其对割草压扁机机械性能的要求    3
2.2 方案的确定    3
3 立式割台的设计    4
4 割草压扁机拨禾装置的设计研究    4
4.1 拨禾轮的类型    4
4.2 拨禾轮的工作原理和参数确定    4
5 割草压扁机切割系统的分析研究    6
5.1 切割器的选择    6
5.2 切割压扁机压扁系统的设计研究    8
6 割草压扁机传动系统的分析研究    8
6.1 传动系统方案设计及主轴转速确定    8
6.2 传动比及参数的确定    9
6.3 功率需求和传动效率的确定    10
6.4 传动设计计算    11
7 轴的设计计算    13
总 结    18
致 谢    19
参考文献    20
