灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)

来源:wenku7.com  资料编号:WK713796 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK713796
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

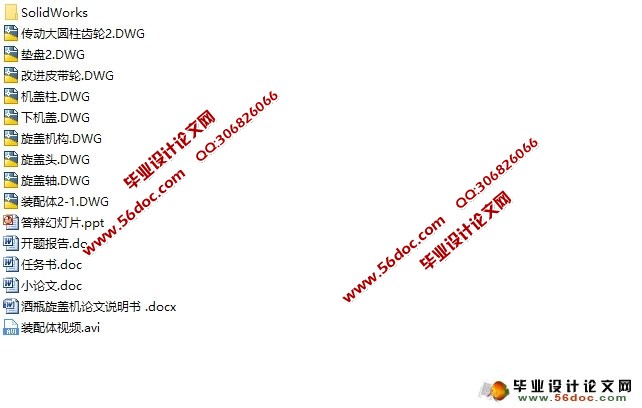

灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)(任务书,开题报告,论文说明书8200字,CAD图纸9张,SolidWorks三维图,装配图视频,答辩PPT)
旋盖机是自动灌装生产线的主要设备之一,它是封口机的一种,广泛用于玻璃瓶或PET 瓶的螺纹盖封口。由于螺纹盖具有封口快捷、开启方便及开启后瓶又可重新旋上瓶盖等优点,所以一些不含气的液料,诸如饮料、酒类、调味料等类似瓶包装的封口中大量采用螺纹盖封口。
半自动酒瓶旋盖机是利用电机旋转带动底座上升顶紧瓶盖顶端,配合锁口装置自动完成锁盖,使其达到完美的锁盖效果。该旋盖机全部利用机械原理,使用方便,安装简单,具有结构合理、锁口质量稳定、生产效率高、调整方便、维修简单等优点。具有一定的市场潜力及应用价值。

关键词:旋盖机;设计参数;构件;结构;计算

主要技术参数要求:
电源:220V 50Hz
功率:370W
工作方式:电动
封口直径:φ25~φ35mm
瓶盖高度:7~35mm
生产能力:1200瓶/小时左右
适用瓶高:70~330mm
外型尺寸:730×210×1050mm
重量:65kg

旋盖机的工作原理
半自动旋盖机工作过程全部利用机械原理,是利用电机旋转带动瓶身支撑部分顶紧瓶盖顶端,配合锁口装置自动完成锁盖,使其达到完美的锁盖效果;

系统方案构成

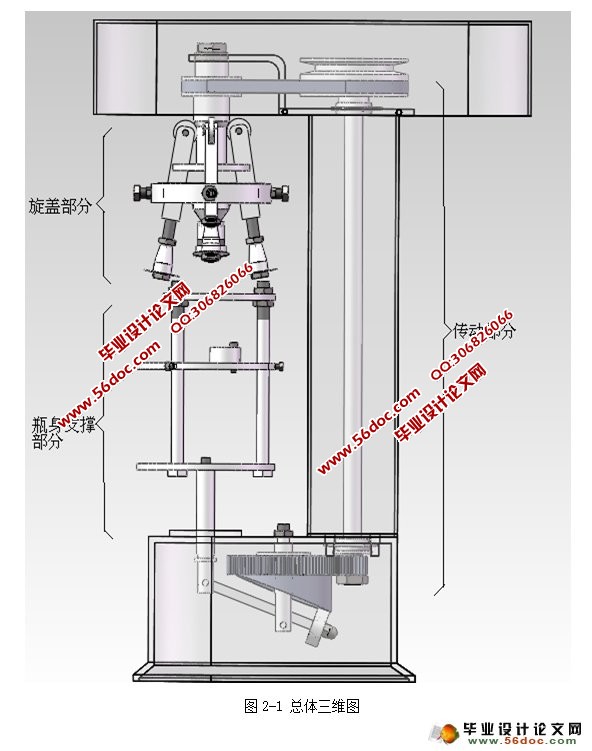

旋盖机主要有四部分构成:传动部分、旋盖部分、瓶身支撑部分、机壳部分


灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)
灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)
灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)
灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)
灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)
灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)
灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)
灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)
灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)
灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)
灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)


目 录
1绪 论    2
1.1选题依据    2
1.2研究意义    2
1.3国内外相关情况    2
1.4重点研究关键问题及解决思路    2
2酒瓶旋盖机的研制方案    3
2.1酒瓶旋盖机的要求    3
2.2系统方案原理图    4
3结构设计计算    5
3.1传动部分的设计    5
3.2锁盖部分的设计    10
3.3瓶身支撑部分设计    11
3.4机壳设计    11
4各部分结构的校核与计算    12
4.1轴承的校核    12
4.2键的校核    13
4.3轴的计算校核    14
总 结    17
致 谢    18
参考文献    19
