核桃循环干燥机的设计(农业机械)(含CAD图,SolidWorks三维)

来源:wenku7.com  资料编号:WK713788 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK713788
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

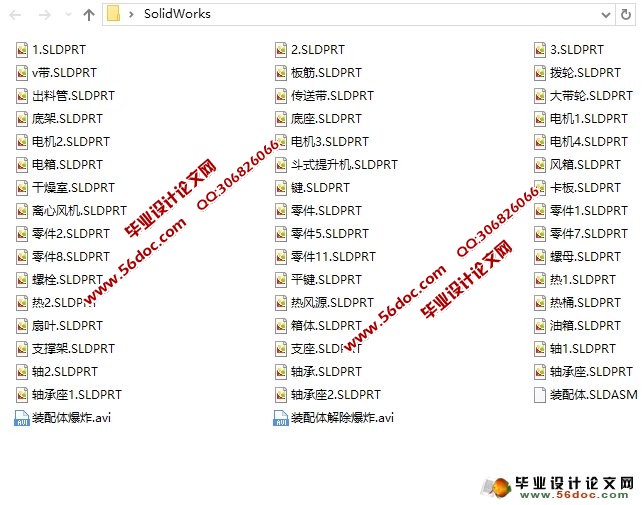

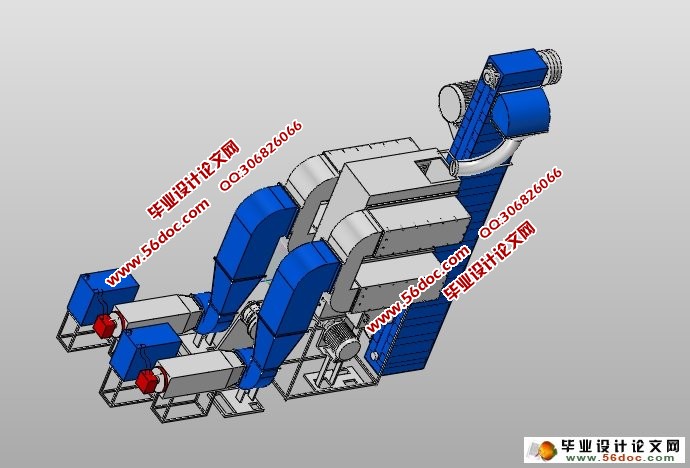

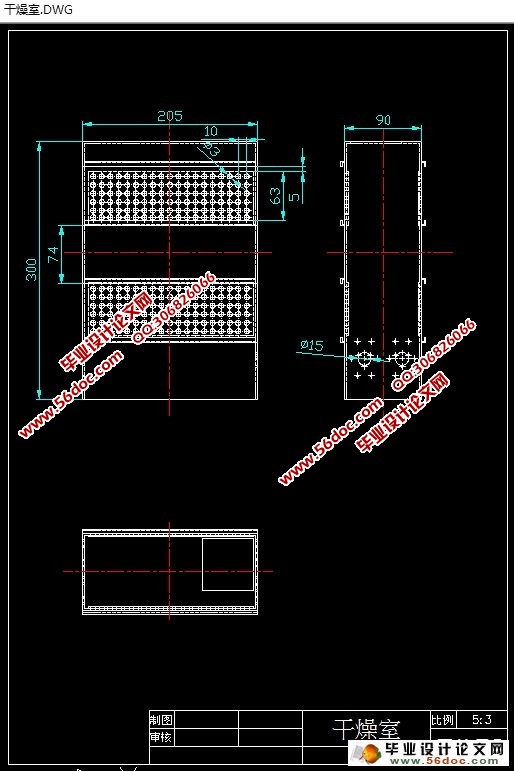

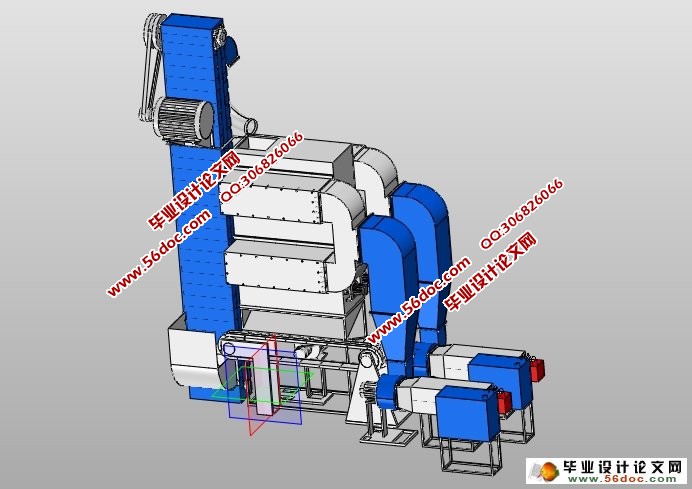

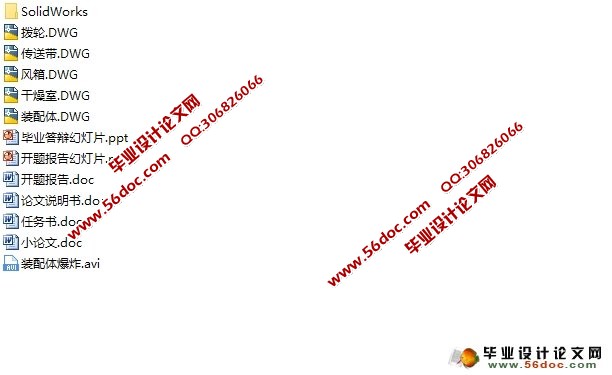

核桃循环干燥机的设计(农业机械)(含CAD图,SolidWorks三维)(任务书,开题报告,开题答辩PPT,论文说明书10000字,CAD图纸5张,SolidWorks三维图,装配体爆炸视频,答辩PPT)
本文设计的核桃循环干燥机是农作物收获后进行干燥的一种常用机械设备,不仅用于核桃的干燥而且可以用于小麦,花生等农作物干燥。本次设计能使核桃在干燥时保持内部品质不发生变化且大大降低核桃的干燥时间,可以提高核桃干燥加工中人力和物力资源的利用率,同时也提高了劳动生产率。本课题设计的主要内容是核桃循环干燥机的设计。主要通过对原始数据的分析、方案的论证比较和选择,完成了核桃循环干燥机的总体设计,干燥原理的设计,输送原理的设计和传动方案的结构尺寸、拨轮轴的结构尺寸等进行了详细的计算和说明。为薄皮核桃加工和设备设计提供科学依据和生产实践指导。

关键词:核桃;循环;干燥机

核桃循环干燥机干燥的原理

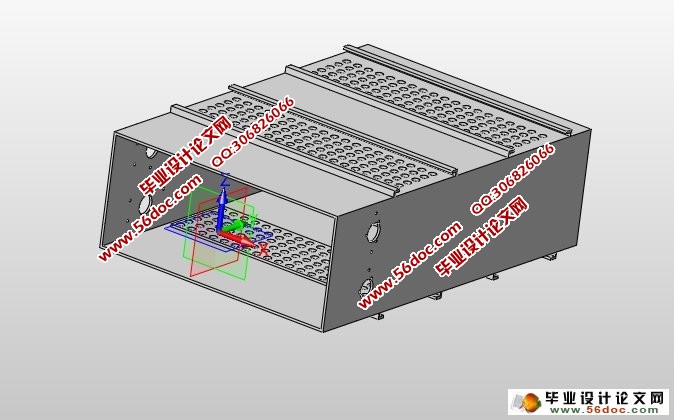

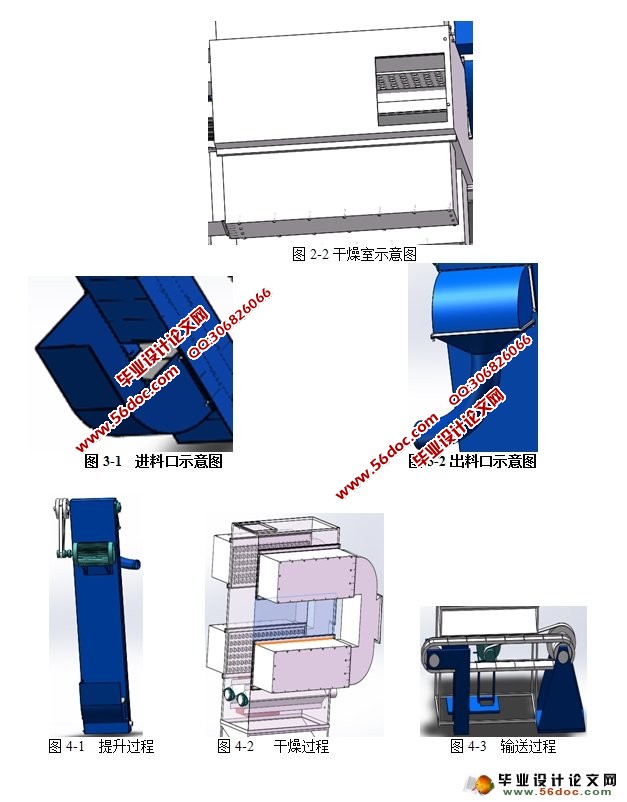

本课题设计的核桃循环干燥机采用对流厢式干燥器,通过下方拨轮轴的转动传送干燥后的核桃。拨轮轴的动力来源于三相电动机,其带动拨轮轴转动。因此可以通过改变三相电机的开启时间来控制核桃在干燥箱体内的时间,使核桃脱水达到预定要求。同时可以通过改变三相电机的频率调整拨轮轴的转动速度大小,进而控制核桃下落的流量。在干燥箱体内,热风由两侧平行均匀吹入室内并向上或下旋转至室顶或室底。热风尽可能与核桃接触,热利用率高,废气则由顶部开口排出。如图2-2.
在干燥机工作过程中,热风与核桃相接触,与其表面形成湿差,产生热湿交换,最后完成脱湿过程。影响干燥效果的主要因素是热风的温度,其主要由热源和离心式风机决定。除此之外,干燥时间的掌握也十分重要,所以实现拨轮轴转速可调可以有效地控制干燥时间。干燥机的工作过程必须与热风烘干工艺相结合。首先对农特产品含水的构成、最终含水率的要求、干燥温度的限制等特点有所了解,确定其正确的干燥工艺,建立最佳的烘干曲线[10]。
以上所述,核桃干燥主要是由表面湿差产生热湿交换引起的,干燥室内全部核桃能完全干燥的条件首先取决与热风的速度和温度。因此,要使干燥室内的核桃能够完全达到干燥要求,干燥机就必须保持一定热风的温度和速度。


核桃循环干燥机的设计(农业机械)(含CAD图,SolidWorks三维)
核桃循环干燥机的设计(农业机械)(含CAD图,SolidWorks三维)
核桃循环干燥机的设计(农业机械)(含CAD图,SolidWorks三维)
核桃循环干燥机的设计(农业机械)(含CAD图,SolidWorks三维)
核桃循环干燥机的设计(农业机械)(含CAD图,SolidWorks三维)
核桃循环干燥机的设计(农业机械)(含CAD图,SolidWorks三维)
核桃循环干燥机的设计(农业机械)(含CAD图,SolidWorks三维)

核桃循环干燥机的设计(农业机械)(含CAD图,SolidWorks三维)
核桃循环干燥机的设计(农业机械)(含CAD图,SolidWorks三维)


目 录
1引言    1
1.1课题研究的意义    1
1.3国内干燥机存在的问题    2
1.4研究的内容和方法    2
1.5预期目标    2
1.6重点研究的关键问题及解决思路    3
1.7工作条件及解决方法    3
2核桃循环干燥机总体设计    3
2.2核桃循环干燥机的结构    3
2.3核桃循环干燥机干燥的原理    4
3核桃循环干燥机结构设计    5
3.1  物料进出机构    5
3.2两个拨轮轴上叶片间距的计算    6
3.3机架的设计说明    6
4 循环系统的设计    6
4.1循环系统各部分的组成    6
4.2 循环系统各部分的运动原理    7
5热量计算的主要参数    8
5.1干燥机损耗热量计算    8
5.2热量衡计算    10
6动力装置的设计与选用    11
6.1 离心式风机风压的计算    11
6.2风机选型    11
7轴的校核    12
总 结    16
致 谢    17
参考文献    18
