桔园除草机的设计(农业机械)(含CAD零件装配图)

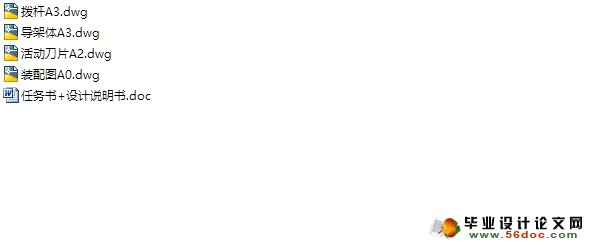

桔园除草机的设计(农业机械)(含CAD零件装配图)(任务书,设计说明书12000字,CAD图纸4张)
主要工作原理
果园的除草机的设计是用砂轮的运动。齿轮刀具的运动功能。果园除草机的齿轮，齿轮的齿面，拨杆和剪刀等部件组成，面齿轮和拨杆是一个组合的工作。齿轮是通过车轮的转动方向传递给杠杆，造成水平方向的往复运动，使刀具自动往复运动。由于该除草机变矩范围不够大，刀具的选择是提高除草机的效率尤为重要.
除草机的工作由一个人推动机器前景，除草机的后轮1驱动，带动驱动轴上的齿轮2与电机，通过齿轮2和齿轮3的结合使速度提升，同时驱动端面凸轮4（为了达成几何关闭和调节方便，两端面凸轮背靠背安放方式）旋转，凸轮的端面驱动杆5运动，通过凸轮的端面是4和拨杆5的转换机制，改变旋转运动变为线性往复运动，使活动刀片固定在固定在机架上的牢牢固定的叶片形成的相对交错运动，达成了杂草。


目 录
  第一章 前言    1
  1.1 设计的意义    1
  1.2 产品的用途及使用范围    1
  第二章 桔园除草机的设计原理和参数    2
  2.1 主要工作原理    2
  2.2  主要技术指标和重要技术参数    3
   2.2.1该除草机的总体设计参数    3
   2.2.2该除草机的刀具设计参数    3
  2.3  已经考虑过的若干方案的比较    4
   2.3.1  常见几种除草机械除草原理
   2.3.2除草机的工作设计方案    4
   2.3.3其他工作设计方案的比较    5
  2.4  关键问题及其解决办法    6
   2.4.1增速机构的设计选择    6
   2.4.2几种增速方式的实现比较    6
  2.5机构的功能及特点    9
  第三章 桔园除草机的整体设计    10
  3.1  整体设计方案    10
   3.1.1除草机的设计原理
   3.1.2方案的选择    10
  第四章 桔园常见杂草切割阻力研究    12
  4.1实验台构成及原理    12
  4.2研究结果    13
  第五章 齿轮的计算部分    15
  5.1齿轮设计思路及要求    15
  5.2  齿轮设计过程    16
  第六章 轴的计算部分    20
  6.1 桔园除草机中轴II的设计    20
  6.2 桔园除草机中轴I的设计    23
  第七章 刀具的设计计算部分    27
  7.1 刀具的概述    27
  7.2 刀具的运动分析    28
  7.3 刀具的结构尺寸及相关参数    29
  第八章 端面齿轮及拨杆的设计部分    31
  8.1端面齿轮和拨杆的概述    31
  8.2 端面齿轮和拨杆的运动分析    31
  结 论    36
  参考文献    37
  致 谢    39
